1、鑄造法蘭加工工藝：

       將所選原材料鋼材放入中頻電爐熔煉，使鋼水溫度達(dá)到1600－1700℃；將金屬模具預(yù)加熱到800－900℃保持恒溫；起動離心機(jī)，將鋼水注入預(yù)熱后金屬模具；鑄件自然冷卻到800-900℃保持1-10分鐘；用水冷卻至接近常溫，脫模取出鑄件。

2、鍛造法蘭加工工藝：

       鍛造工藝過程一般由以下工序組成，即選取優(yōu)質(zhì)鋼坯下料、加熱、成形、鍛后冷卻。鍛造的工藝方法有自由鍛、模鍛和胎膜鍛。生產(chǎn)時，按鍛件質(zhì)量的大小，生產(chǎn)批量的多少選擇不同的鍛造方法。


       模鍛件尺寸精度高，機(jī)械加工余量小，鍛件的纖維組織分布更為合理，可進(jìn)一步提高零件的使用壽命。

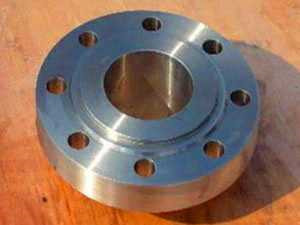

法蘭廠家加工工藝流程


       自由鍛的基本工序：自由鍛造時，鍛件的形狀是通過一些基本變形工序?qū)⑴髁现鸩藉懗傻?。自由鍛造的基本工序有鐓粗、拔長、沖孔、彎曲和切斷等。

     3、模鍛加工工藝：

       模鍛的基本工序 模鍛工藝過程：下料、加熱、預(yù)鍛、終鍛、沖連皮、切邊、調(diào)質(zhì)、噴丸。常用工藝有鐓粗、拔長，折彎、沖孔、成型。


       4、割制法蘭加工工藝：

       在中板上直接切割出法蘭的留有加工量的內(nèi)外徑及厚度的圓盤，再進(jìn)行螺栓孔及水線的加工。這樣生產(chǎn)出來的法蘭就叫做割制法蘭，此類法蘭最大直徑以中板的幅寬為限。


       5、卷制法蘭加工工藝：

       用中板割條子然后卷制成圓的工藝叫做卷制，多用于一些大型法蘭的生產(chǎn)。卷制成功之后進(jìn)行焊接，然后壓平，再進(jìn)行水線及螺栓孔的工藝的加工
