因?yàn)槠缴w在壓力作用下主要受到的是一次彎曲應力，所以平蓋開孔補強區別于柱殼和球殼上 的開孔補強。列舉了ASME W1．1，GB 150，EN 13445和FOCT P 52857對螺栓連接平蓋中心開單個孔的 標準要求，并運用了一個工程實例來比較這四個規范的計算結果，從而得出了不同規范的區別，另外 對GB 150關于平蓋的計算提出了相應的建議。

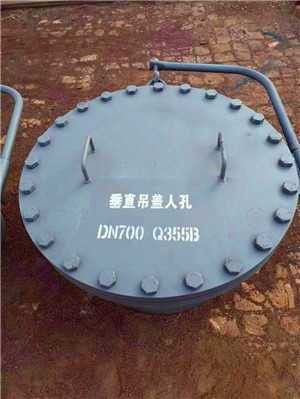

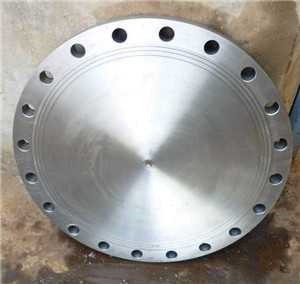

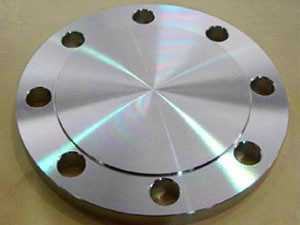

螺栓連接平蓋開孑L在壓力容器設計中是常見的 結構，例如人孔法蘭蓋上的視鏡、換熱器平蓋管箱上 的接管、帶內伸的可拆卸式接管等等。因此螺栓連接 平蓋的開孔補強計算是壓力容器強度計算中一個重 要的內容。同時各國壓力容器標準規范對平蓋的開 孔補強都有著各自不同的要求和計算方法。本文就 螺栓連接平蓋中心開單個孔，且開孔直徑小于平蓋 直徑一半(下文簡稱為：平蓋開孔補強)的ASME Ⅷ．1(美國)，GB 150(中國)，EN 13445(歐盟) 和FOCT P 52857(俄聯邦)的標準要求和強度計算 方法進行對比。

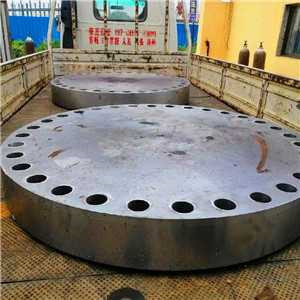

螺栓連接平蓋在內壓或者外壓下主要的變形形 式為彎曲，從而在平蓋內部產生一次彎曲應力，所以 平蓋的開孔補強主要是保證平蓋在開孔后的截面抗 彎性能不能低于開孔前的。常見的平蓋補強方法有三 種：抗彎截面校核，整體增加平蓋厚度和徑向加筋板。 本文考慮的是不加徑向加筋板時的平蓋開孔補強。對 于這樣的結構各國規范在具體計算中的要求是不完 全相同的。
(1)經上面計算案例的對比和ASME規范的成 功運用，可以將整體增加平蓋的厚度來實現開孔補強 的方法運用到單個開孔上面。特別是針對介質毒性為 高度和極度，設計溫度較高，不允許有微量泄漏的場 合等需要整體補強的場合都會運用到整體增加蓋的 厚度，因此建議GB 150將整體增加平蓋厚度的補強 方法拓寬到單個開孔。
(2)在參考文獻[5]中提到應將平蓋的許用應力 由1倍的許用應力增加為1．5倍的許用。處于強度分 析，這是合理的。另外，由于螺栓緊固的平蓋除了強 度失效以外還有密封失效，所以如果將平蓋的許用應 力放大到1．5倍的許用應力，那么應該在強度計算的 基礎上增加一個剛度計算。這可以參考TEMA的相關計算公式。
(3)對于兼做法蘭處的厚度，往往是通過經驗 性的結構設計來確定，即是：用平蓋的厚度減去密 封面的高度，有時候還會扣除一個墊片的定位臺階。 這個其實是不合理的，因?yàn)橛锌赡軙?huì)導致螺栓處的局 部變形，從而造成密封的失效。所以建議GB 150在 平蓋的計算時增加兼做法蘭處的強度計算。
