焊制三通的制造工藝
材料：不銹鋼 碳鋼 合金鋼
交期：標準產品常年現貨
描述：聯系站長免費領取相關標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準產品常年現貨
描述：聯系站長免費領取相關標準及重量表
規格： DN20-DN3000
-
這種三通就目前來說，是優選的設計，它具有結 構簡單、施工方便、安全經濟、就地取材、優質長壽、 檢驗容易等優點。其中最突出的是優質長壽。這一 點，可由青山熱電廠 5 # 機主汽母管上的焊制三通的 實例說明。青山熱電廠 5 # 機是在 1958 年安裝，當 時由于缺少鑄造三通，迫使使用焊制三通。

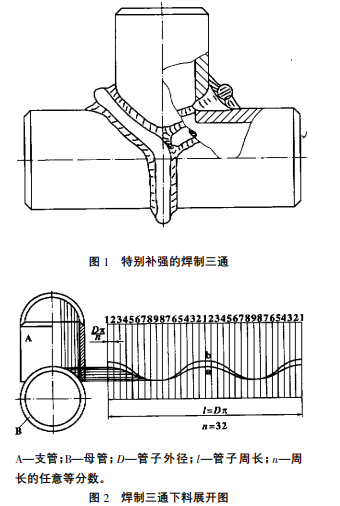

圖 1 為 這 個 三 通 的 結 構，母 管 與 支 管 均 為 12CrMoV 鋼，o273 X 22，焊縫由 o22 的 12CrMoV 圓條補強，與三通相聯接的管子規格均為與三通規格相 同。本三通自 1959 年投入運行以來，現已安全運行 了 26 年，累計運行時間為 20 X 104 h，每次大修對該 三通進行宏觀檢查，均未發現任何問題。證明了這 種三通只要制造工藝得當，即可達到優質長壽的目 的。為了推廣此工藝，特將制造這種三通的情況介 紹如下
1 、毛坯下料 母管長度等于 3 倍支管外徑，并車好坡口。
2、母管反變形 按本文 1.6.3 的方法進行。
3、樣板制作 圖 2 所示為等徑三通下料展開圖。首先畫出母 管與支管的側視圖，取 ! = 32，將1 / 4周長分為 8 等 分，按 1、2、3、4、5、6、7、8、9 的相應位置，連線至展開 圖的 " =!#，! = 32 的紙板之上，各交點連成曲線， 即得支管的展開樣板（圖 2 中的 a 曲線）。為使各部位的坡口橫切面基本相等，故 1 部位坡口為 45（ 圖 3 中的 0 — A 切面），3 部位坡口為 30 （圖 3 中的 0 — B 切面），6 部位坡口為 l5（ 圖 3 中的 0 — C 切面），9 部位不用開坡口（圖 3 中的 0 — D 切 面），故這些坡口構成圖中的 b 曲線（坡口樣板）
4、三通接頭制作 不論等徑三通或異徑三通，其支管均按圖 2 做 出樣板，下料磨光后，套在母管開洞的位置，手伸入 支管內沿圓周畫線，開孔后，按圖 3 各切面形狀加 工。支管和母管的焊接區各表面粗糙度均在 以 上，洞口內側圓周均磨成 R6 的圓角。
5、三通的最佳組合方法圖 4 所示的組合方法為實踐證明的最佳方法。 首先將支管放在水平臺上，再將母管對正在支管上， 母管兩端墊高，使接頭周圍均有 5 ~ 6 mm 的間隙。 這種角度偏小，間隙偏大的做法是根據實際經驗為 保證根部焊透、操作方便、焊縫橫切面小而決定。
6、焊接工藝這種方法有以下特點： a. 工件在焊接過程中，始終不動，免去不必要 的輔助工作。 b. 沒有點焊的工序，因而接頭少，產生缺陷的 可能性小。 c. 由于對稱焊接，故變形小且應力均勻。 d. 工效高。
該焊制三通在壁厚與所接管厚度相等的條件下 安全運行達 26 年，其接頭安全、長期運行的原因是 !" 有合理的對口標準； #" 有嚴格優選的焊接工藝和熱處理工藝； $" 整個工藝流程聯系十分緊密，使整個三通從 預熱至熱處理終結，其結構的任何部位的最低溫度 均大于 l20 C，克服了氫致裂紋和延遲裂紋以及拘 束應力過大等不利因素。使三通具有一個良好的原 始機體。 實際生產證明，只需鑄造三通及鍛造三通 l / l0 的制造費用，焊制三通就可獲得長期、安全運行的效 果。
