我國的鍛壓設備中鍛錘是完成鍛造下藝最廉價 和萬能的設備，具有打擊速度快、行程次數多、成形工 藝性好、結構簡單、安裝方便和價格便宜等優點。所以 至今，仍是完成鍛造生產的主要設備之一。然而，占鍛 壓設備中近70％的蒸汽．空氣錘具有能耗大(能源利 用率僅1％左右)、熱效率低、振動噪聲大和工作環境 差等缺點，并需建立投資昂貴的蒸汽動力站，又帶來了 污染環境、浪費水資源等問題。隨著生產的發展和科 學技術的進步，這些問題表現得越來越突出。
因此，蒸 汽．空氣錘被國家列為近期淘汰使用的設備。 為了既能發揮錘類設備的優點又能克服蒸汽．空 氣錘存在的缺點，國內外許多科技人員在現有鍛錘革 新、技術改造和研制發展新型錘類設備等方面進行了 不懈的努力和卓有成效的T作，全液壓鍛錘就是隨著 科學技術的進步，保留了錘類設備的特點，吸收了其他實驗方案進行射流操作時，在炮頭 俯仰角度為450時的射程基本上在54～60 m之間，炮 頭噴嘴出口速度在28 m／s左右，滿足設計要求，并且 與仿真結果基本吻合。
基于流場理論，采用Fluent軟件對可折疊移動式 消防水炮內流場特性進行了仿真分析。通過改變炮頭 仰角大小和炮身通徑大小，分析了水炮結構參數對炮 頭出口速度的影響規律。當仰角變化時，出口速度隨 著仰角增大而增大，當仰角增大到一定角度時，出口速 度反而減小，仰角為450時能達到最好的射流效果。改 變炮身通徑大小時，出口速度隨著通徑增大而增加，但 通徑增加到一定值時，由于傳動過程中能量損失，出口 速度反而減小了，設計時選取炮身通徑為60 mill為宜。 在實驗臺架上的現場實驗驗證結果基本上和仿真 結果吻合，表明所設計的可折疊移動式消防水炮是合 理的，能夠滿足實際消防作戰要求。

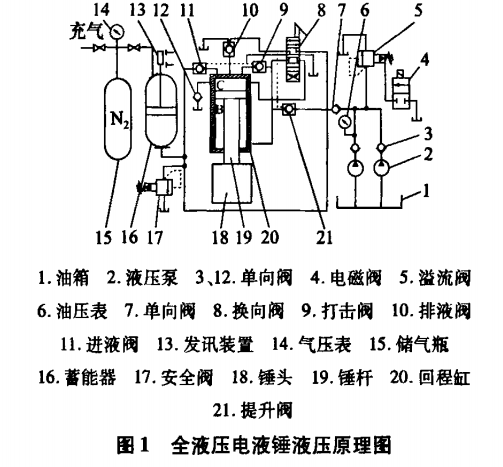

全液壓鍛錘從工作原理和結構型式上都對傳統鍛 錘進行了根本上的的創新，原理如圖1所示。
與蒸汽一空氣錘和其他類鍛錘相比，全液壓鍛錘具 有以下主要技術特點。 (1)采用液壓驅動，所以錘頭的提升和打擊的介 質全都是液壓油，所以與蒸汽．空氣錘相比，其能源有 效利用率要高得多。按折合成一次能源計算，其能耗 僅為同噸位的蒸汽錘的1／40，空氣錘的1／4，且甩掉了 蒸汽錘的蒸汽動力站，消除了鍋爐房嚴重的環境污染， 實現了清潔生產，節約了大量的水資源；與液氣分缸三 桿式相比，不存在油氣互竄問題； (2)傳動方式采用泵一蓄能器聯合傳動型式，裝 機容量小。效率高。錘頭的提升和打擊均由蓄能器和 油泵聯合供油，優點是抬錘快，打擊快，打擊頻次高。 通電即可工作，節省了輔助動力設備投資，安裝方便、 占地小、上馬快和便于車間生產管理。易于實現鍛造 生產自動控制，并有利于建成以全液壓鍛錘為主機的 自動化鍛造生產線； (3)改變過去蒸空錘壓錘的現象。對自由鍛造而 言，便于鍛件的翻動；對模鍛而言，便于鍛件脫模，還可 延長鍛模的使用壽命。錘頭提升時，回程液壓壓力只 克服落下部分策略及摩擦力，提升力小，油壓低，可靠 性高，密封壽命長。錘桿活塞上腔無壓力作用，下腔可 實現通常壓，錘頭提升快，靈敏性高，不會產生壓錘 現象： (4)改造費用低。對原蒸汽錘改造時，全液壓鍛 錘盡量充分利用原錘部件，并且在保證原錘的操作工 人已經習慣的操縱方式不變基礎上，使操縱人員更安 全，更省力。這樣一方面實現了少投入和高產出，減少 了浪費。另一方面又保證并提高了原錘的鍛造工 藝性。
在以先進的液壓控制技術指導下，對于全液壓鍛 錘的的研究開發應將各種技術相互滲透，相互結合的 基礎上相互輔助，相互促進和提高，充分利用各種相關 技術的優勢，揚長避短，解決全液壓鍛錘的噪聲振動問 題、錘桿斷裂問題、密封問題等等，更好地預防和減少 事故的發生、維修的肓目性和維修時間，延長關鍵件的 服務年限，提高生產效率。我們必須利用先進科學技 術努力攻關實現全液壓鍛錘的靈活、快速、高精度、高 可靠性的性能。
