您當前的位置： 主頁 > 法蘭配套產品 > 異徑管-大小頭 >

異徑管-大小頭

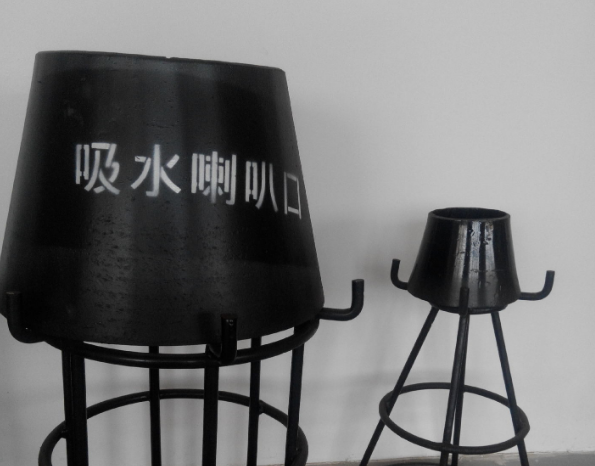

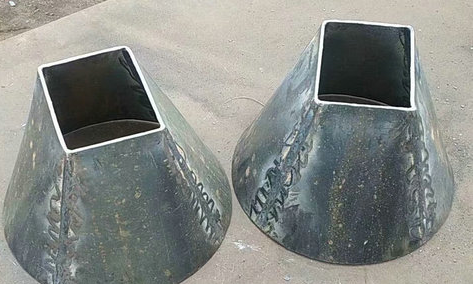

吸水喇叭口
材料：不銹鋼 碳鋼 合金鋼
交期：標準產品常年現貨
描述：聯系站長免費領取相關標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    火電廠循環水泵是長期運行的機械裝置，要保證循環水泵 穩定安全運行，不僅要提高水泵自身質量，而且要從水力學角 度優化完善水泵吸水喇叭口進流流態，以消除吸水室及吸水管 內不良水流流態，減少水頭損失，提高水泵效率和壽命¨4 J。 改善吸水喇叭口局部流態的主要措施是在吸水喇叭口下方及 吸水室后墻底部設計阻渦設施。一般可分為楔形導流錐(楔形 吸水室)和蝸形導流錐(蝸形吸水室)”。1兩類。

    吸水喇叭口尺寸小及導流阻渦設施外形復雜導致吸水喇 叭口局部水流流態極為復雜，采用一般物理模型試驗很難觀測 到吸水喇叭口局部水流流態及流場的詳細信息，不能對兩種導 流阻渦設施局部水流流態及流場信息進行分析比較。近年來， 隨著計算機軟硬件技術的飛速發展，數值模擬方法日趨成熟， 使得利用數學模型模擬復雜的流動"“叫成為可能。筆者¨¨曾 以k一占湍流模型封閉Reynolds方程，采用VOF法追蹤自由表 面及SIMPLE算法求解方程組，對南迪普火電廠循環泵站進水 流道進行了三維數值模擬，計算結果與實測值吻合良好。在此 基礎上，本研究擬以南迪普火電廠循環水泵站進水流道為對 象，分別對兩種導流阻渦設施的吸水室水流流動過程進行數值 模擬，從吸水室內喇叭口局部阻力系數、水流流線、吸水管內水 流流速等水力因素分析比較楔形導流錐和蝸形導流錐的導流效果。

    楔形、蝸形兩種吸水室的水流流態見圖3，定義三維坐標的 原點位于流道進口斷面底板中心，x正向與水流方向一致，y軸 正向垂直向上，z軸正向符合右手螺旋法則?？梢钥闯觯孩傩?形導流錐吸水室表層水流部分從吸水喇叭口下游(后側)進入 吸水管，部分從喇叭口上游(前側)進入，中層水流沿喇叭口的 兩側流入吸水管，底層水流從喇叭口上游(前側)中心進入吸水 管；②蝸形吸水室喇叭口上游的流線明顯多于楔形吸水室，下 游的流線則少于楔形吸水室，其他部位的流線與楔形吸水室接 近?？梢?jiàn)，楔形吸水室喇叭口的流線分布較蝸形吸水室的流線 分布均勻、流態好。

    兩種導流設施吸水管的不同高程截面0。線軸向流速分布 見圖4。由圖4可知，在不同高程截面，兩種導流設施吸水管內 軸向流速基本上呈軸對稱分布。在吸水喇叭口進口截面(Y= 一5．4 m)，受蝸形導流設施影響，吸水喇叭口中心區域(r< O．25 m)流速值較小(最小值為0．6 m／s)，中心以外區域流速 值與楔形吸水室接近，約2．0 m／s；在Y=一4．79 m截面，蝸形 導流設施對管內軸向流速的影響?肖失，兩種吸水室管內軸向流 速分布接近，最大流速為3 m／s。但就兩個截面上縱向流速大 小而言，楔形吸水管內流速均略大于蝸形吸水管內流速，即楔 形吸水室優于蝸形吸水室。

    南迪普電廠泵房進水流道導流阻渦設施三維數值分析表 明，兩種阻渦設施都具有較好的導流阻渦作用，但楔形阻渦設 施明顯優于蝸形阻渦設施：①楔形吸水室喇叭口局部水頭損失 比蝸形吸水室更??；②楔形吸水室吸水喇叭口四周的流線分布 比蝸形吸水室更均勻，流態更好；③楔形阻渦設施吸水管內縱 向流速略大于蝸形吸水管內流速，而橫截面上橫向流速均小于 蝸形吸水管內橫向流速。
