您當前的位置： 主頁 > 法蘭配套產品 > 異徑管-大小頭 >

異徑管-大小頭

大口徑的異徑管
大口徑異徑管尺寸
材料：不銹鋼 碳鋼 合金鋼
交期：10天
描述：聯系站長免費領取管件標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    DN——米制單位管件的公稱尺寸；為非測量值（見GB/T1047）；
    NPS——英制單位管件的公稱尺寸，為非測量值；
    A——90°彎頭一端面中心至另一端面的距離；
    B——45°彎頭中心至端面的距離；
    b——焊縫的對邊錯邊量；
    C——三通、四通的分支出口軸心線至中心體端面的距離；

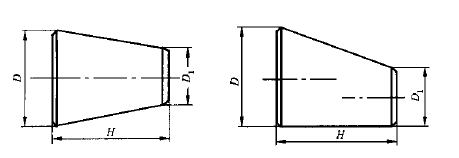

    D——彎頭、等徑三通和四通、管帽的坡口處外徑，異徑管件大端坡口處外徑；
    D1——異徑管件小端坡口處外徑；
    E——管帽（管封頭）的總高度；
    H——異徑接頭端面至端面的距離；
    M——三通、四通本體中心線至支管端面的距離；
    s——鋼管壁厚；
    t——同徑或異徑管件大端焊接端部規定壁厚；
    t1——異徑管件小端焊接端部規定壁厚。
                                                                                                                              異徑接頭尺寸                           單位為毫米
    公稱尺寸
    DN    		 坡口處外徑 中心至端面
    H
    大端 D 小端 D1
    Ⅰ系列 Ⅱ系列 Ⅰ系列 Ⅱ系列
    150×125 168.3 159 141.3 133 140
    150×100 168.3 159 114.3 108 140
    150×90 168.3 - 101.6 - 140
    150×80 168.3 159 88.9 89 140
    150×65 168.3 159 73.0 76 140

    200×150 219.1 219 168.3 159 152
    200×125 219.1 219 141.3 133 152
    200×100 219.1 219 114.3 108 152
    200×100 219.1 - 101.6 - 152


    公稱尺寸
    DN    		 坡口處外徑 中心至端面
    H
    大端 D 小端 D1
    Ⅰ系列 Ⅱ系列 Ⅰ系列 Ⅱ系列
    250×200 273.0 273 219.1 219 178
    250×150 273.0 273 168.3 159 178
    250×125 273.0 273 141.3 133 178
    250×100 273.0 273 114.3 108 178

    300×250 323.9 325 273.0 273 203
    300×200 323.9 325 219.1 219 203
    300×150 323.9 325 168.3 159 203
    300×125 323.9 325 141.3 133 203

    350×300 355.6 377 323.9 325 330
    350×250 355.6 377 273.0 273 330
    350×200 355.6 377 219.1 219 330
    350×150 355.6 377 168.3 159 330

    400×350 406.4 426 355.6 377 356
    400×300 406.4 426 323.9 325 356
    400×250 406.4 426 273.0 273 356
    400×200 406.4 426 219.1 219 356

    450×400 457 480 406.4 426 381
    450×350 457 480 355.6 377 381
    450×300 457 480 323.9 325 381
    450×250 457 480 273.0 273 381

    500×450 508 530 457 480 508
    500×400 508 530 406.4 426 508
    500×350 508 530 355.6 377 508
    500×300 508 530 323.9 325 508

    550×500 559 - 508 - 508
    550×450 559 - 457 - 508
    550×400 559 - 406.4 - 508
    550×350 559 - 355.6 - 508

    600×550 610 - 559 - 508
    600×500 610 630 508 530 508
    600×450 610 630 457 480 508
    600×400 610 630 406.4 426 508


    公稱尺寸
    DN    		 坡口處外徑 中心至端面
    H
    大端 D 小端 D1
    Ⅰ系列 Ⅱ系列 Ⅰ系列 Ⅱ系列
    650×600 660 - 610 - 610
    650×550 660 - 559 - 610
    650×500 660 - 508 - 610
    650×450 660 - 457 - 610

    700×650 711 - 660 - 610
    700×600 711 720 610 630 610
    700×550 711 - 559 - 610
    700×500 711 720 508 530 610

    750×700 762 - 711 - 610
    750×650 762 - 660 - 610
    750×600 762 - 610 - 610
    750×550 762 - 559 - 610

    800×750 813 - 762 - 610
    800×700 813 820 711 720 610
    800×650 813 - 660 - 610
    800×600 813 820 610 630 610

    850×800 864 - 813 - 610
    850×750 864 - 762 - 610
    850×700 864 - 711 - 610
    850×650 864 - 660 - 610

    900×850 914 - 864 - 610
    900×800 914 920 813 820 610
    900×750 914 - 762 - 610
    900×700 914 920 711 720 610
    900×650 914 - 660 - 610

    950×900 965 - 914 - 610
    950×850 965 - 864 - 610
    950×800 965 - 813 - 610
    950×750 965 - 762 - 610
    950×700 965 - 711 - 610
    950×650 965 - 660 - 610

    1000×950 1016 - 965 - 610
    1000×900 1016 1020 914 920 610
    1000×850 1016 - 864 - 610
    1000×800 1016 1020 813 820 610
    1000×750 1016 - 762 - 610


    公稱尺寸
    DN    		 坡口處外徑 中心至端面
    H
    大端 D 小端 D1
    Ⅰ系列 Ⅱ系列 Ⅰ系列 Ⅱ系列
    1050×1000 1067 - 1016 - 610
    1050×950 1067 - 965 - 610
    1050×900 1067 - 914 - 610
    1050×850 1067 - 864 - 610
    1050×800 1067 - 813 - 610
    1050×750 1067 - 762 - 610

    1100×1050 1118 - 1067 - 610
    1100×1000 1118 1120 1016 1020 610
    1100×950 1118 - 965 - 610
    1100×900 1118 1120 914 920 610

    1150×1100 1168 - 1118 - 711
    1150×1050 1168 - 1067 - 711
    1150×1000 1168 - 1016 - 711
    1150×950 1168 - 965 - 711

    1200×1150 1219 - 1168 - 711
    1200×1100 1219 1220 1118 1120 711
    1200×1050 1219 - 1067 - 711
    1200×1000 1219 1220 1016 1120 711

    1200×1200 1321 - 1219 1220 711
    1200×1100 1321 - 1118 1120 711
    1200×1000 1321 - 1016 1020 711

    1500×1400 1524 - 1422 - 711
    1500×1300 1524 - 1321 - 711
    1500×1200 1524 - 1219 - 711

    1600×1500 1626 - 1524 - 711
    1600×1400 1626 - 1422 - 711
    1600×1300 1626 - 1321 - 711

    1700×1600 1727 - 1626 - 711
    1700×1500 1727 - 1524 - 711
    1700×1400 1727 - 1422 - 711

    1800×1700 1829 - 1727 - 711
    1800×1600 1829 1820 1626 1620 711


    公稱尺寸
    DN    		 坡口處外徑 中心至端面
    H
    大端 D 小端 D1
    Ⅰ系列 Ⅱ系列 Ⅰ系列 Ⅱ系列
    1800×1500 1829 - 1524 - 711

    1900×1800 1930 - 1829 - 711
    1900×1700 1930 - 1727 - 711
    1900×1600 1930 - 1626 - 711

    2000×1900 2032 - 1930 - 813
    2000×1800 2032 2020 1829 1820 813
    2000×1700 2032 - 1727 - 813

    2100×2000 2134 - 2032 - 813
    2100×1900 2134 - 1930 - 813
    2100×1800 2134 - 1829 - 813

    2200×2100 2235 - 2134 - 813
    2200×2000 2235 - 2032 - 813
    2200×1900 2235 - 1930
         		 - 813

    2300×2200 2337 - 2235 - 813
    2300×2100 2337 - 2134 - 813
    2300×2000 2337 - 2032 - 813

    2400×2300 2438 - 2337 - 813
    2400×2200 2438 2420 2235 2220 813
    2400×2100 2438 - 2134 - 813

    2500×2400 2540 - 2438 - 813
    2500×2300 2540 - 2337 - 813
    2500×2200 2540 - 2235 - 813

    2600×2500 2642 - 2540 - 813
    2600×2400 2642 2620 2438 2420 813
    2600×2300 2642 - 2337 - 813

    2700×2600 2743 - 2642 - 914
    2700×2500 2743 - 2540 - 914
    2700×2400 2743 - 2438 - 914

    2800×2700 2845 - 2743 - 914


    公稱尺寸
    DN    		 坡口處外徑 中心至端面
    H
    大端 D 小端 D1
    Ⅰ系列 Ⅱ系列 Ⅰ系列 Ⅱ系列
    2800×2600 2845 2820 2642 2620 914
    2800×2500 2845 - 2540 - 914

    2900×2800 2946 - 2845 - 914
    2900×2700 2946 - 2743 - 914
    2900×2600 2946 - 2642 - 914

    3000×2900 3048 - 2946 - 914
    3000×2800 3048 3020 2845 2820 914
    3000×2700 3048 - 2743 - 914

    3100×3000 3150 - 3048 - 914
    3100×2900 3150 - 2946 - 914
    3100×2800 3150 - 2845 - 914

    3200×3100 3251 - 3150 - 914
    3200×3000 3251 3220 3048 3020 914
    3200×2900 3251 - 2946 - 914

    3300×3200 3353 - 3251 - 914
    3300×3100 3353 - 3150 - 914
    3300×3000 3353 - 3048 - 914

    3400×3300 3454 - 3353 - 1016
    3400×3200 3454 3420 3251 322 1016
    3400×3100 3454 - 3150 - 1016

    3500×3400 3556 - 3454 - 1016
    3500×3300 3556 - 3353 - 1016
    3500×3200 3556 - 3251 - 1016

    3600×3500 3658 - 3556 - 1016
    3600×3500 3658 3620 3454 - 1016
    3600×3400 3658 - 3353 - 1016

    3700×3600 3759 - 3658 - 1016
    3700×3500 3759 - 3556 - 1016
    3700×3400 3759 - 3454 - 1016



    公稱尺寸
    DN    		 坡口處外徑 中心至端面
    H
    大端 D 小端 D1
    Ⅰ系列 Ⅱ系列 Ⅰ系列 Ⅱ系列
    3800×3700 3861 - 3759 - 1016
    3800×3600 3861 3820 3658 3620 1016
    3800×3500 3861 - 3556 - 1016

    3900×3800 3962 - 3861 - 1016
    3900×3700 3962 - 3759 - 1016
    3900×3600 3962 - 3658 - 1016

    4000×3900 4064 - 3962 - 1016
    4000×3800 4064 4020 3861 3820 1016
    4000×3700 4064 - 3759 - 1016
