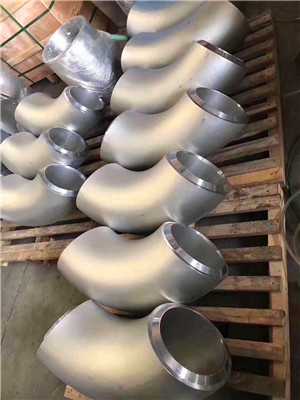

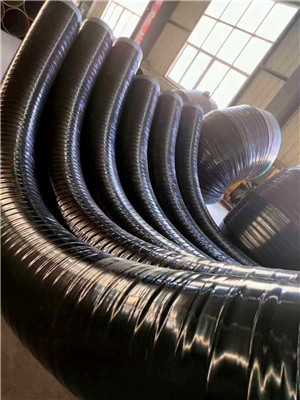

彎管

彎管應力分析及結構研究
材料：不銹鋼 碳鋼 合金鋼
交期：標準產品常年現貨
描述：聯系站長免費領取相關標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    彎管廣泛應用于鍋爐、石油化工、航空航天等各種壓力容 器中，是管道系統的重要組成部分。隨著現代技術的發展，管道 的安全應用越來越受到工程界的重視，而作為管道系統的重要 構件，彎管的研究也受到越來越多的關注。彎管的形狀和結構 形式比較復雜，而且工程中使用的彎管受力復雜，對彎管進行 準確的力學分析是進行彎管設計制造和結構可靠性分析的重 要前提。

    彎管的結構參數中，管徑的大小由流體的流量和允許的壓 力降確定，壁厚與彎管承受的內壓和彎管的材料及工作溫度有 關，彎管的彎曲度一般由經驗確定。在對彎管力學分析中，傳統 的分析方法都做出了一定的簡化假設，與彎管的實際工作狀態 存在一定的出入。流體流經彎管時的不均勻性；流體的流速；彎 管的彎曲度；管徑；彎管加工缺陷產生的橢圓度，這些因素對彎 管的受力是否存在影響，一直沒有進行系統的分析與研究。 流體流經彎管時，彎管內壁與流體相互作用，內壁的應力 應與流體一致。本文做為省科委課題的一個分支，從流體動力 學出發，對彎管內流體的應力、流速、壓力進行了分析研究，并 由來自流體的壓力計算了彎管的應力分布，討論了彎管結構參 數：管徑、彎曲度、橢圓度以及管內流體的設計壓力、流速對彎 管受力的影響。為彎管的設計、制造、強度分析和工程應用提供 了理論保證。


    彎管的結構參數中，管徑的大小由流體的流量和允許的壓 力降確定，壁厚與彎管承受的內壓和彎管的材料及工作溫度有 關，彎管的彎曲度一般由經驗確定。在對彎管力學分析中，傳統 的分析方法都做出了一定的簡化假設，與彎管的實際工作狀態 存在一定的出入。流體流經彎管時的不均勻性；流體的流速；彎 管的彎曲度；管徑；彎管加工缺陷產生的橢圓度，這些因素對彎 管的受力是否存在影響，一直沒有進行系統的分析與研究。 流體流經彎管時，彎管內壁與流體相互作用，內壁的應力 應與流體一致。本文做為省科委課題的一個分支，從流體動力 學出發，對彎管內流體的應力、流速、壓力進行了分析研究，并 由來自流體的壓力計算了彎管的應力分布，討論了彎管結構參 數：管徑、彎曲度、橢圓度以及管內流體的設計壓力、流速對彎 管受力的影響。為彎管的設計、制造、強度分析和工程應用提供 了理論保證。

    即流體在彎管內某截廄的平均變形與該截廝的平均速度 成正比，與彎管的彎曲半徑成反比。 所以彎管內某截甌流體的粘性應力 孑=2∥．丟鼉=∥鼉 以一火電廠、核電廠用管道，彎曲角度為90。，彎管的彎曲半 徑R與彎管外徑H穗=2．5，D-=133ram，流體速度為90m／B， 流體的動力粘性系數?。痾--1．1Pa·s，管內壓力為15Mp為例， 通過計算發現，彎管內每個截面的粘性流體應力大約為330Pa， 而彎管內流體壓力一般為若干Mp，所以彎管內流體應力主要為 與粘性無關的流體壓力。通過以上分析，在計算彎管應力時，流 體粘性應力完全可忽略不計，只須考慮來自流體的壓力。

    1．2彎管內流體的壓力和彎管應力計算 彎管內流體的流動一般為湍流，是一種定常流，其壓力采用 k一8方程。用有限元法進行計算，并由流體的壓力進而計算彎 管的應力分布。為滿足工程設計復雜化、多樣化的需要，采用商 業有限元軟件ANSYS，并以此為計算平臺，編寫差分計算機程 序并嵌入ANSYS進行設計計算，這樣即使彎管結構變化，程序 都能使用，且可方便的進行后處理。計 算程序框圖見圖2所示。 計算過程簡述如下：由于彎管為軸 對稱結構，所以有限元模型采用軸對稱 單元，在ANSYS建立結構的有限元模 型時，將計算過程中所有的參數均設計 為變量形式，計算過程中根據實際問題 再輸入其確定值。從而形成確定的計算 模型；根據入口流速、出入口的壓力，計 算流體在管內壁處的流體壓力，流體在 管壁處采取無滑移流動；最后由來自流 體作用在彎管內壁上的壓力計算彎的應力。 由圖3．4可見，流體流經彎管時，流體作用在彎管內壁上的 壓力分布是不均勻的，彎管內壁外側入口附近所受壓力較大，而 內壁附近出口內側相對較小，而且隨著流體速度的增大，內外壁 的壓力差相對增大，但速度變化對流體壓力分布影響不大。由 此可見。過去對彎管強度分析時，將彎管內壁所受壓力視為均勻 分布，且不考慮速度影響，是存在誤差的。通過有限元法對流體 進行動力學分析，由來自流體的壓力研究彎管的應力特性是有 必要的。

    圖5為彎管為不同管徑時的應力分布。由圖可看出。在其它 參數相同時，彎管管徑增大，應力隨之增大，所以在相同條件下， 管徑增大，所需壁厚增加，以滿足彎管強度的需要。 圖5管徑對彎管應力的影響 2．2彎管彎曲度對其受力的影響 圖6所示為彎管彎曲度(I|}=魯)變化時，彎管應力特性，從 圖中可看出，隨著彎管彎衄度的增大，彎管應力相對減小。分析 結果還表明，在盂為4—5之間時，應力變化就相對很小了，因 此工程中常取忌---4—5。 圖6彎曲度對彎管應力的影響 2．3彎管橢圓度對其受力的影響 圖7所示為彎管橢圓度對彎管應力的影響，在彎管的成形 過程中，由于不可避免的存在著加工缺陷，工程中使用的彎管常 存在一定的橢圓度等加工缺陷，隨著橢圓度的增大，彎管應力相 對增大，且應力分布也隨之變化，無橢圓度的彎管應力最大出現 在彎管內壁內側，雖橢圓度增大，其逐漸向中型面附近轉移。因 此應限制彎管的橢圓度，以保證彎管的強度，我國將彎管橢圓度 控制在7％以內
