彎管

短半徑彎頭尺寸
大口徑短半徑一倍彎頭尺寸
材料：不銹鋼 碳鋼 合金鋼
交期：10天
描述：聯系站長免費領取管件標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    標準尺寸

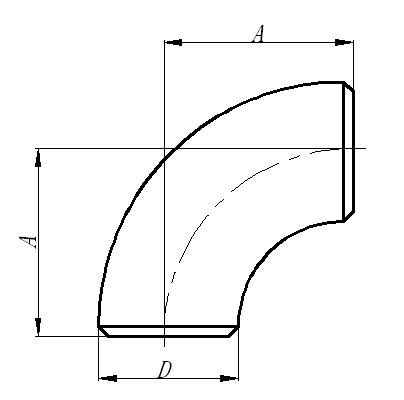

    4.1.1  管件尺寸應符合圖1～圖7及表3～表9的規定；管件端部外徑分為Ⅰ、Ⅱ兩個系列，Ⅰ系列為國際通用系列，與Ⅰ系列管件連接的無縫鋼管的壁厚分級表列于附錄A。
    4.1.2  由于米制單位和英制單位不能做到精確的等同，因此使用者必須分別采用兩種單位制。對于尺寸為米制單位的管件，其公稱尺寸用DN表示；對于尺寸為英制單位的管件，其公稱尺寸用NPS表示；二者之間的關系見表2：

    一倍彎頭尺寸

                                                                                                                                     90°短半徑彎頭尺寸                       單位為毫米
    公稱尺寸
    DN    		 坡口處外徑
    D    		 中心至端面
    A
    Ⅰ系列 Ⅱ系列
    150 168.3 159 152
    200 219.1 219 203
    250 273 273 254
    300 323.9 325 305
    350 355.6 377 356

    公稱尺寸
    DN    		 坡口處外徑
    D    		 中心至端面
    A
    Ⅰ系列 Ⅱ系列
    400 406.4 426 406
    450 457 480 457
    500 508 530 508
    550 559 - 559
    600 610 630 610
    650 660 - 660
    700 711 720 711
    750 762 - 762
    800 813 820 813
    850 864 - 864
    900 914 920 914
    950 965 - 965
    1000 1016 1020 1016
    050 1067 - 1067
    1100 1118 1120 1118
    1150 1168 - 1168
    1200 1219 1220 1219
    1300 1321 1320 1321
    1350 1372 - 1372
    1400 1422 1420 1422
    1450 1473 - 1473
    1500 1524 - 1524
    1550 1575 - 1575
    1600 1626 1620 1626
    1650 1676 - 1676
    1700 1727 - 1727
    1750 1778 - 1778

    公稱尺寸
    DN    		 坡口處外徑
    D    		 中心至端面
    A
    Ⅰ系列 Ⅱ系列
    1800 1829 1820 1829
    1850 1880 - 1880
    1900 1930 - 1930
    1950 1981 - 1981
    2000 2032 2020 2032
    2050 2083 - 2083
    2100 2134 - 2134
    2150 2184 - 2184
    2200 2235 2220 2235
    2250 2286 - 2286
    2300 2337 - 2337
    2350 2388 - 2388
    400 2438 2420 2438
    2450 2489 - 2489
    2500 2540 - 2540
    2550 2590 - 2590
    2600 2642 2620 2642
    2650 2692 - 2692
    2700 2743 - 2743
    2750 2794 - 2794
    2800 2845 2820 2845
    2850 2896 - 2896
    2900 2946 - 2946
    2950 2997 - 2997
    3000 3048 3020 3048
    3050 3100 - 3100
    3100 3150 - 3150

    公稱尺寸
    DN    		 坡口處外徑
    D    		 中心至端面
    A
    Ⅰ系列 Ⅱ系列
    3150 3200 - 3200
    3200 3251 3220 3251
    3250 3302 - 3302
    3300 3353 - 3353
    3350 3404 - 3404
    3400 3454 3420 3454
    3450 3505 - 3505
    3500 3556 - 3556
    3550 3607 - 3607
    3650 3708 - 3708
    3700 3759 - 3759
    3750 3810 - 3810
    3800 3861 3820 3861
    3850 3912 - 3912
    3900 3962 - 3962
    3950 4013 - 4013
    4000 4064 4020 4064
