彎管

大口徑彎頭
大口徑彎頭尺寸表
材料：不銹鋼 碳鋼 合金鋼
交期：10天
描述：聯系站長免費領取管件標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    一、符號
    DN——米制單位管件的公稱尺寸；為非測量值（見GB/T1047）；
    NPS——英制單位管件的公稱尺寸，為非測量值；
    A——90°彎頭一端面中心至另一端面的距離；
    B——45°彎頭中心至端面的距離；
    b——焊縫的對邊錯邊量；
    C——三通、四通的分支出口軸心線至中心體端面的距離；
    D——彎頭、等徑三通和四通、管帽的坡口處外徑，異徑管件大端坡口處外徑；
    D1——異徑管件小端坡口處外徑；
    E——管帽（管封頭）的總高度；
    H——異徑接頭端面至端面的距離；
    M——三通、四通本體中心線至支管端面的距離；
    s——鋼管壁厚；
    t——同徑或異徑管件大端焊接端部規定壁厚；
    t1——異徑管件小端焊接端部規定壁厚。

    二、代號
    表1 管件的種類和代號
    品種 類別 代號
    45°彎頭 長半徑 45E(L)
    90°彎頭 長半徑 90E(L)
    短半徑 90E(S)
    長半徑異徑 90E(L)R
    異徑接頭
    （大小頭）    		 同心 R(C)
    偏心 R(E)
    三通 等徑 T(S)
    異徑 T(R)
    四通 等徑 CR(S)
    異徑 CR(R）
    管帽 　 C

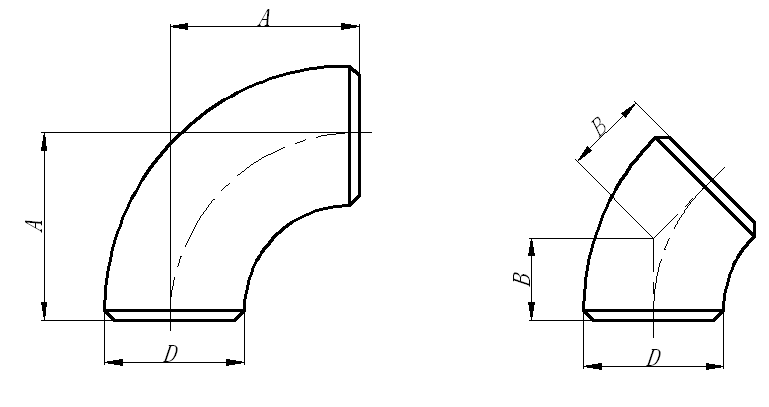

    彎頭示意圖
                                                                                                                                長半徑彎頭尺寸                        單位為毫米
    公稱尺寸
    DN    		 坡口處外徑
    D    		 中心至端面
    Ⅰ系列 Ⅱ系列 90°彎頭
    A    		 45°彎頭
    B
    150 168.3 159 229 95
    200 219.1 219 305 127
    250 273.0 273 381 159
    300 323.9 325 457 190
    350 355.6 377 533 222
    400 406.4 426 610 254
    450 457 480 686 286
    500 508 530 762 318
    550 559 - 838 343
    600 610 630 914 381
    650 660 - 991 405
    700 711 720 1067 438
    750 762 - 1143 470
    800 813 820 1219 502
    850 864 - 1295 533


                                                                                                                                 續）                               單位為毫米
    公稱尺寸
    DN    		 坡口處外徑
    D    		 中心至端面
    Ⅰ系列 Ⅱ系列 90°彎頭
    A    		 45°彎頭
    B
    900 914 920 1372 565
    950 965 - 1448 600
    1000 1016 1020 1524 632
    1050 1067 - 1600 660
    1100 1118 1120 1676 695
    1150 1168 - 1753 727
    1200 1219 1220 1829 759
    1300 1321 1320 1981 821
    1350 1372 - 2058 852
    1400 1422 1420 2133 883
    1450 1473 - 2210 915
    1500 1524 1520 2286 947
    1550 1575 - 2363 979
    1600 1626 1620 2440 1011
    1650 1676 - 2514 1041
    1700 1727 - 2590 1073
    1750 1778 - 2667 1105
    1800 1829 1820 2744 1137
    1850 1880 - 2820 1168
    1900 1930 - 2895 1199
    1950 1981 - 2972 1231
    2000 2032 2020 3048 1263
    2050 2083 - 3125 1294
    2100 2134 - 3201 1326
    2150 2184 - 3276 1357
    2200 2235 2220 3353 1389
    2250 2286 - 3429 1420

                                                                                                                              （續）                                單位為毫米
    公稱尺寸
    DN    		 坡口處外徑
    D    		 中心至端面
    Ⅰ系列 Ⅱ系列 90°彎頭
    A    		 45°彎頭
    B
    2300 2337 - 3506 1452
    2350 2388 - 3582 1484
    2400 2438 2420 3657 1515
    2450 2489 - 3734 1547
    2500 2540 - 3810 1578
    2550 2590 - 3885 1609
    2600 2642 2620 3963 1642
    2650 2692 - 4038 1673
    2700 2743 - 4115 1704
    2750 2794 - 4191 1734
    2800 2845 2820 4268 1768
    2850 2896 - 4344 1799
    2900 2946 - 4419 1830
    2950 2997 - 4496 1862
    3000 3048 3020 4572 1894
    3050 3100 - 4650 1926
    3100 3150 - 4725 1957
    3150 3200 - 4800 1988
    3200 3251 3220 4877 2020
    3250 3302 - 4983 2064
    3300 3353 - 5030 2083
    3350 3404 - 5105 2115
    3400 3454 3420 5181 2146
    3450 3505 - 5258 2178
    3500 3556 - 5334 2209
    3550 3607 - 5411 2241

                                                                                                                               （續）                               單位為毫米
    公稱尺寸
    DN    		 坡口處外徑
    D    		 中心至端面
    Ⅰ系列 Ⅱ系列 90°彎頭
    A    		 45°彎頭
    B
    3600 3658 3620 5487 2273
    3650 3708 - 5562 2304
    3700 3759 - 5639 2336
    3750 3810 - 5715 2367
    3800 3861 3820 5792 2399
    3850 3912 - 5868 2431
    3900 3962 - 5943 2462
    3950 4013 - 6020 2494
    4000 4064 4020 6096 2525
