三通

大口徑的三通和四通
大口徑三通尺寸表
材料：不銹鋼 碳鋼 合金鋼
交期：10天
描述：聯系站長免費領取管件標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情

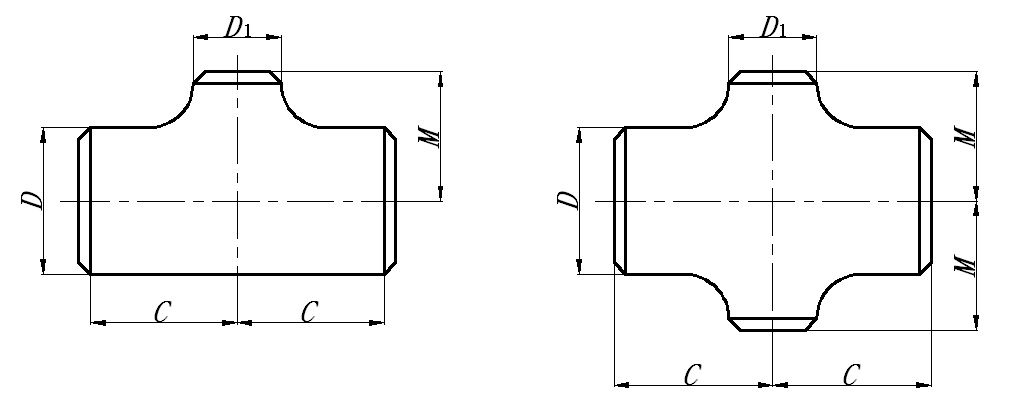

      以下這些表格整理了，大口徑三通四通的，尺寸，包括口徑、坡口、寬度、高度等等尺寸。


                                                                                                                                等徑三通和四通尺寸                              單位為毫米

    公稱尺寸
    DN    		 坡口處外徑
    D    		 中心至端面
    Ⅰ系列 Ⅱ系列 管程
    C    		 出口
    M
    150 168.3 159 143 143
    200 219.1 219 178 178
    250 273.0 273 216 216
    300 323.9 325 254 254
    350 355.6 377 279 279
    400 406.4 426 305 305
    450 457 480 343 343
    500 508 530 381 381
    550 559 - 419 419
    600 610 630 432 432
    650 660 - 495 495
    700 711 720 521 521
    750 762 - 559 559
    800 813 820 597 597
    850 864 - 635 635
    900 914 920 673 673
    950 965 - 711 711
    1000 1016 1020 749 749
    1050 1067 - 762 711
    1100 1118 1120 813 762
    1150 1168 - 851 800
    1200 1219 1200 889 838
    1300 1321 - 965 914
    1350 1372 - 999 940
    1400 1422 1420 1041 965
    1450 1473 - 1080 991
    1500 1524 - 1118 1016
    1550 1575 - 1154 1043
    1600 1626 1620 1184 1068
    1650 1676 - 1229 1092

                                                                                                                              （續）                                   單位為毫
    公稱尺寸
    DN    		 坡口處外徑
    D    		 中心至端面
    Ⅰ系列 Ⅱ系列 Ⅰ系列 Ⅰ系列
    1700 1727 - 1258 1118
    1750 1778 - 1295 1143
    1800 1829 1820 1323 1168
    1850 1880 - 1378 1195
    1900 1930 - 1397 1220
    1950 1981 - 1443 1244
    2000 2032 2020 1470 1271
    2050 2083 - 1517 1296
    2100 2134 - 1544 1322
    2150 2184 - 1601 1346
    2200 2235 2220 1617 1372
    2250 2286 - 1676 1397
    2300 2337 - 1702 1423
    2350 2388 - 1728 1448
    2400 2438 2420 1788 1473
    2450 2489 - 1800 1500
    2500 2540 - 1838 1525
    2550 2590 - 1899 1549
    2600 2642 2620 1924 1575
    2650 2692 - 1974 1600
    2700 2743 - 1985 1627
    2750 2794 - 2022 1652
    2800 2845 2820 2086 1677
    2850 2896 - 2123 1702
    2900 2946 - 2146 1728
    2950 2997 - 2168 1753
    3000 3048 3020 2219 1778

                                                                                                                               大口徑三通
                                                                                                                                  異徑三通和四通的尺寸                  單位為毫米
    公稱尺寸
    DN    		 坡口處外徑
    D    		 中心至端面
    管程 D 出口 D1 管程
    C    		 出口a
    M
    Ⅰ系列 Ⅱ系列 Ⅰ系列 Ⅱ系列
    150×150×125 168.3 159 141.3 133 143 137
    150×150×100 168.3 159 114.3 108 143 130
    150×150×90 168.3 - 101.6 - 143 127
    150×150×80 168.3 159 88.9 89 143 124
    150×150×65 168.3 159 73.0 76 143 121

    200×200×150 219.1 219 168.3 159 178 168
    200×200×125 219.1 219 141.3 133 178 162
    200×200×100 219.1 219 114.3 108 178 156
    200×200×90 219.1 - 101.6 - 178 152
    　 　 　 　 　 　 　
    250×250×200 273.0 273 219.1 219 216 203
    250×250×150 273.0 273 168.3 159 216 194
    250×250×125 273.0 273 141.3 133 216 191
    250×250×100 273.0 273 114.3 108 216 184
    　 　 　 　 　 　 　
    300×300×250 323.9 325 273.0 273 254 241
    300×300×200 323.9 325 219.1 219 254 229
    300×300×150 323.9 325 168.3 159 254 219
    300×300×125 323.9 325 141.3 133 254 216
    　 　 　 　 　 　 　
    350×350×300 355.6 377 323.9 325 279 270
    350×350×250 355.6 377 273.0 273 279 257
    350×350×200 355.6 377 219.1 219 279 248
    350×350×150 355.6 377 168.3 159 279 238


         表6  (續)                         單位為毫米
    公稱尺寸
    DN    		 坡口處外徑
    D    		 中心至端面
    管程 D 出口 D1 管程
    C    		 出口a
    M
    Ⅰ系列 Ⅱ系列 Ⅰ系列 Ⅱ系列
    400×400×350 406.4 426 355.6 377 305 305
    400×400×300 406.4 426 323.9 325 305 295
    400×400×250 406.4 426 273.0 273 305 283
    400×400×200 406.4 426 219.1 219 305 273
    400×400×150 406.4 426 168.3 159 305 264

    450×450×400 457 480 406.4 426 343 330
    450×450×350 457 480 355.6 377 343 330
    450×450×300 457 480 323.9 325 343 321
    450×450×250 457 480 273.0 273 343 308
    450×450×250 457 480 219.1 219 343 298

    500×500×450 508 530 457 480 381 368
    500×500×400 508 530 406.4 426 381 356
    500×500×350 508 530 355.6 377 381 356
    500×500×300 508 530 323.9 325 381 346
    500×500×250 508 530 273.0 273 381 333
    500×500×200 508 530 219.1 219 381 324

    550×550×500 559 - 508 - 419 406
    550×550×450 559 - 457 - 419 394
    550×550×400 559 - 406.4 - 419 381
    550×550×350 559 - 355.6 - 419 381
    550×550×300 559 - 323.9 - 419 371
    550×550×250 559 - 273.0 - 419 359

    600×600×550 610 - 559 - 432 432
    600×600×500 610 630 508 530 432 432
    600×600×450 610 630 457 480 432 419
    600×600×400 610 630 406.4 426 432 406
    600×600×350 610 630 355.6 377 432 406
    600×600×300 610 630 323.9 325 432 397
    600×600×250 610 630 273.0 273 432 384

    650×650×600 660 - 610 - 495 483
    650×650×550 660 - 559 - 495 470
    650×650×500 660 - 508 - 495 457
    650×650×450 660 - 457 - 495 444
    650×650×400 660 - 406.4 - 495 432
    650×650×350 660 - 355.6 - 495 432
    650×650×300 660 - 323.8 - 495 422

    700×700×650 711 - 660 - 521 521
    700×700×600 711 720 610 630 521 508
    700×700×550 711 - 559 - 521 495
    700×700×500 711 720 508 530 521 483
    700×700×450 711 720 457 480 521 470
    700×700×400 711 720 406.4 426 521 457
    700×700×350 711 720 355.6 377 521 457
    700×700×300 711 720 323.8 325 521 448



                                                                                                                                      表6  (續)                                單位為毫米
    公稱尺寸
    DN    		 坡口處外徑
    D    		 中心至端面
    管程 D 出口 D1 管程
    C    		 出口a
    M
    Ⅰ系列 Ⅱ系列 Ⅰ系列 Ⅱ系列
    800×800×750 813 - 762 - 597 584
    800×800×700 813 820 711 720 597 572
    800×800×650 813 - 660 - 597 572
    800×800×600 813 820 610 930 597 559
    800×800×550 813 - 559 - 597 546
    800×800×500 813 820 508 530 597 533
    800×800×450 813 820 457 480 597 521
    800×800×400 813 820 406.4 426 597 508
    800×800×350 813 820 355.6 377 597 508

    850×850×800 864 - 813 - 635 622
    850×850×750 864 - 762 - 635 610
    850×850×700 864 - 711 - 635 597
    850×850×650 864 - 660 - 635 597
    850×850×600 864 - 610 - 635 584
    850×850×550 864 - 559 - 635 572
    850×850×500 864 - 508 - 635 559
    850×850×450 864 - 457 - 635 546
    850×850×400 864 - 406.4 - 635 533

    900×900×850 914 - 864 - 673 660
    900×900×800 914 920 813 820 673 648
    900×900×750 914 - 762 - 673 635
    900×900×700 914 - 711 - 673 622
    900×900×650 914 - 660 - 673 622
    900×900×600 914 - 610 - 673 610
    900×900×550 914 - 559 - 673 597
    900×900×500 914 - 508 - 673 584
    900×900×450 914 - 457 - 673 572
    900×900×400 914 - 406.4 - 673 559

    950×950×900 965 - 914 - 711 711
    950×950×850 965 - 864 - 711 698
    950×950×800 965 - 813 - 711 686
    950×950×750 965 - 762 - 711 673
    950×950×700 965 - 711 - 711 648
    950×950×650 965 - 660 - 711 648
    950×950×600 965 - 610 - 711 635
    950×950×550 965 - 559 - 711 622
    950×950×500 965 - 508 - 711 610
    950×950×450 965 - 457 - 711 597

    1000×1000×950 1017 - 965 - 749 749
    1000×1000×900 1017 1020 914 920 749 737
    1000×1000×850 1017 - 864 - 749 724
    1000×1000×800 1017 - 813 - 749 711
    1000×1000×750 1017 - 762 - 749 698
    1000×1000×700 1017 - 711 - 749 673
    1000×1000×650 1017 - 660 - 749 673
    1000×1000×600 1017 - 610 - 749 660

    表6  (續)                               單位為毫米
    公稱尺寸
    DN    		 坡口處外徑
    D    		 中心至端面
    管程 D 出口 D1 管程
    C    		 出口a
    M
    Ⅰ系列 Ⅱ系列 Ⅰ系列 Ⅱ系列
    1000×1000×550 1017 - 559 - 749 648
    1000×1000×500 1017 - 508 - 749 635
    1000×1000×450 1017 - 457 - 749 622

    1050×1050×1000 1067 - 1016 - 762 711
    1050×1050×950 1067 - 965 - 762 711
    1050×1050×900 1067 - 914 - 762 711
    1050×1050×850 1067 - 864 - 762 711
    1050×1050×800 1067 - 813 - 762 711
    1050×1050×750 1067 - 762 - 762 711
    1050×1050×700 1067 - 711 - 762 698
    1050×1050×650 1067 - 660 - 762 698
    1050×1050×600 1067 - 610 - 762 660
    1050×1050×550 1067 - 559 - 762 660
    1050×1050×500 1067 - 508 - 762 660
    1050×1050×450 1067 - 457 - 762 648
    1050×1050×400 1067 - 406.4 - 762 635

    1100×1100×1050 1118 - 1067 - 813 762
    1100×1100×1000 1118 1120 1016 1020 813 749
    1100×1100×950 1118 - 965 - 813 737
    1100×1100×900 1118 - 914 - 813 724
    1100×1100×850 1118 - 864 - 813 724
    1100×1100×800 1118 - 813 - 813 711
    1100×1100×750 1118 - 762 - 813 711
    1100×1100×700 1118 - 711 - 813 698
    1100×1100×650 1118 - 660 - 813 698
    1100×1100×600 1118 - 610 - 813 698
    1100×1100×550 1118 - 559 - 813 686
    1100×1100×500 1118 - 508 - 813 686

    1150×1150×1100 1168 - 1118 - 851 800
    1150×1150×1050 1168 - 1067 - 851 787
    1150×1150×1000 1168 - 1016 - 851 775
    1150×1150×950 1168 - 965 - 851 762
    1150×1150×900 1168 - 914 - 851 762
    1150×1150×850 1168 - 864 - 851 749
    1150×1150×800 1168 - 813 - 851 749
    1150×1150×750 1168 - 762 - 851 737
    1150×1150×700 1168 - 711 - 851 737
    1150×1150×650 1168 - 660 - 851 737
    1150×1150×600 1168 - 610 - 851 724
    1150×1150×550 1168 - 559 - 851 724

    1200×1200×1150 1219 - 1168 - 889 838


    1300×1300×1200 1321 - 1219 1200 965 864
    1300×1300×1100 1321 - 1118 - 965 864
    1300×1300×1000 1321 - 1016 1020 965 762
    1300×1300×900 1321 - 914 920 965 762
    1300×1300×800 1321 - 813 820 965 762

    1400×1400×1300 1422 1420 1321 1320 1041 914
    1400×1400×1200 1422 1420 1219 1220 1041 864
    1400×1400×1100 1422 1420 1118 1120 1041 813
    1400×1400×1000 1422 1420 1016 1020 1041 813
    1400×1400×900 1422 1420 914 920 1041 813

    1500×1500×1400 1524 - 1422 - 1118 965
    1500×1500×1300 1524 - 1321 - 1118 914
    1500×1500×1200 1524 - 1219 - 1118 864
    1500×1500×1100 1524 - 1118 - 1118 864
    1500×1500×1000 1524 - 1016 - 1118 864

    1600×1600×1500 1626 1620 1524 - 1133 1006
    1600×1600×1400 1626 1620 1422 1420 1082 966
    1600×1600×1300 1626 1620 1321 - 1032 915
    1600×1600×1200 1626 1620 1219 1220 981 915
    1600×1600×1100 1626 1620 1118 - 930 915

    1700×1700×1600 1727 - 1626 1620 1208 1068
    1700×1700×1500 1727 - 1524 - 1157 1016
    1700×1700×1400 1727 - 1422 1420 1106 967

    1800×1800×1700 1829 1820 1727 - 1272 1118
    1800×1800×1600 1829 1820 1626 1620 1222 1068
    1800×1800×1500 1829 1820 1524 - 1171 1016
    1800×1800×1400 1829 1820 1422 1420 1120 1016
    1800×1800×1300 1829 1820 1321 - 1069 1016

    1900×1900×1800 1930 - 1929 1820 1397 1168
    1900×1900×1700 1930 - 1727 - 1296 1118
    1900×1900×1600 1930 - 1626 1620 1245 1068
    1900×1900×1500 1930 - 1524 - 1194 1068
    1900×1900×1400 1930 - 1422 1420 1143 1068

    2000×2000×1900 2032 2020 1930 - 1419 1220
    2000×2000×1800 2032 2020 1829 1820 1369 1168
    2000×2000×1700 2032 2020 1727 - 1318 1118
    2000×2000×1600 2032 2020 1626 1620 1267 1118
    2000×2000×1500 2032 2020 1524 - 1216 1118

    2100×2100×2000 2134　 - 2032　 2020 1493 1271
    2100×2100×1900 2134 - 1930 - 1442 1220
    2100×2100×1800 2134 - 1829 1820 1392 1168
    2100×2100×1700 2134 - 1727 - 1341 1168
    2100×2100×1600 2134 - 1626 1620 1290 1168

    2200×2200×2100 2235 2220 2134   1567 1321
    2200×2200×2000 2235 2220 2032 2020 1516 1271
    2200×2200×1900 2235 2220 1930   1465 1220
    2200×2200×1800 2235 2220 1829 1820 1414 1220
    2200×2200×1700 2235 2220 1727   1363 1220

    2300×2300×2200 2337 - 2235 2220 1651 1372
    2300×2300×2100 2337 - 2134 -　 1601 1321
    2300×2300×2000 2337 - 2032 2020 1550 1271
    2300×2300×1900 2337 - 1930 - 1499 1271
    2300×2300×1800 2337 - 1829 1820 1448 1271

    2400×2400×2300 2438 2420 2337 2220 1738 1423
