Y型過濾器
材料:不銹鋼 碳鋼 合金鋼
交期:標準產品常年現貨
描述:聯系站長免費領取相關標準及重量表
規格: DN20-DN3000
在線咨詢 交期:標準產品常年現貨
描述:聯系站長免費領取相關標準及重量表
規格: DN20-DN3000

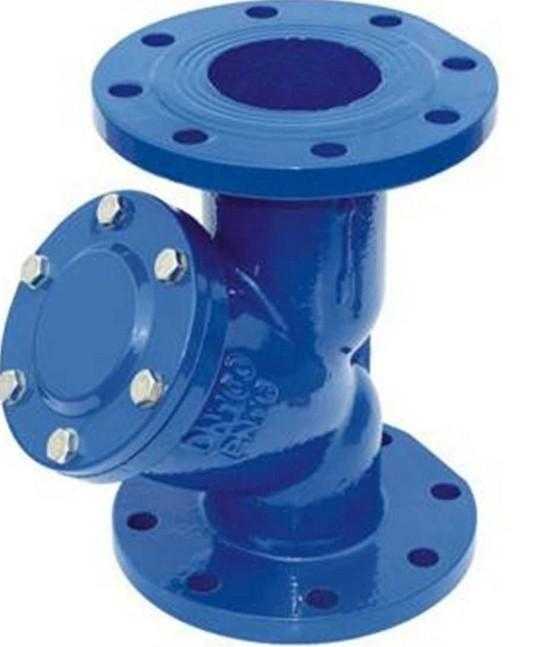

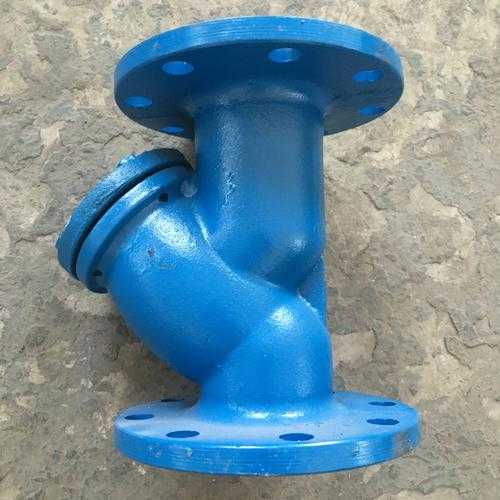

Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置,Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端,用來清除介質中的雜質,以保護閥門及設備的正常使用。Y型過濾器具有結構先進,阻力小,排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目,通氣網為10~100目,通油網為100~480目。 主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后,固體雜質顆粒被阻擋在濾藍內,而潔凈的流體通過濾藍、由過濾器出口排出。
Y型過濾器是除去液體中少量固體顆粒的小型設備,可保護設備的正常工作,當流體進入置有一定規格濾網的濾筒后,其雜質被阻擋,而清潔的濾液則由過濾器出口排出,當需要清洗時,只要將可拆卸的濾筒取出,處理后重新裝入即可,因此,使用維護極為方便。Y型過濾器又名除污器、過濾閥,是輸送介質的管道系統不可缺少的一種裝置,其作用是過濾介質中的機械雜質,可以對污水中的鐵銹、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞,可保護設備的正常工作。
基本參數:
1、介質溫度:300(℃);
2、工作壓差:2KG;
3、材質:不銹鋼;
4、產品別名:Y型過濾器;
5、適用范圍:液體過濾;
6、連接形式:法蘭;
7、類型:直角式;
8、流動方向:單向;
9、適用介質:水;
10、壓力環境:常壓。

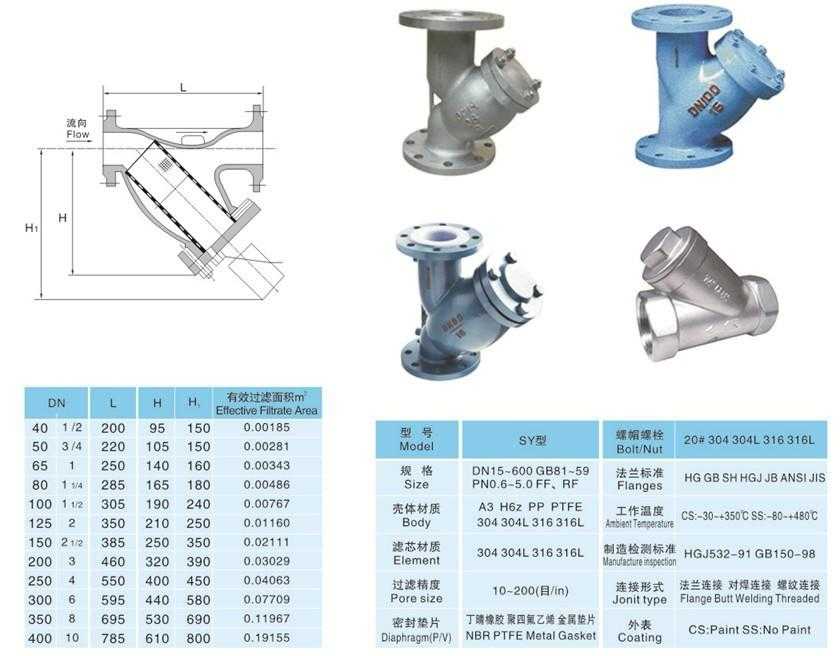

要連接外型尺寸:
公稱通徑
|
L
|
H
|
H1
|
DN20
|
155
|
100
|
150
|
DN25
|
160
|
100
|
150
|
DN32
|
180
|
110
|
160
|
DN40
|
200
|
115
|
170
|
DN50
|
230
|
155
|
195
|
DN65
|
220
|
200
|
270
|
DN80
|
250
|
210
|
295
|
DN100
|
305
|
250
|
345
|
DN125
|
350
|
305
|
425
|
DN150
|
480
|
360
|
485
|
DN200
|
500
|
450
|
605
|
DN250
|
550
|
505
|
710
|
DN300
|
600
|
580
|
815
|
DN350
|
700
|
600
|
845
|
DN400
|
780
|
620
|
875
|
DN450
|
850
|
700
|
980
|
DN500
|
900
|
1、適合物料:
a、 化工、石油化工生產中的弱腐蝕性物料,如:水、氨、油品、烴類等;
b、 化工生產的腐蝕性物料,如燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等;
c、 制冷中的低溫物料,如:液甲烷、液氨、液氧及各種制冷劑;
d、 輕工食品、制藥生產中有衛生要求的物料,如:啤酒、飲料、乳制品、糧漿醫藥用品等;
2、過濾精度:10-480目(一般通水網為18-30目/cm2,通氣網為40-100目/cm2,通油網為100-480目/cm2。);
3、工作溫度:≤90℃;
4、公稱通徑:DN25—DN600mm;
5、公稱壓力:PN≤1.6Mpa(其它工作壓力可按用戶要求設計);
6、法蘭標準:JB/T 79 PN1.6(也可按用戶要求制造);
7、殼體材質:A3、304、304L、316、316L、WCB;
