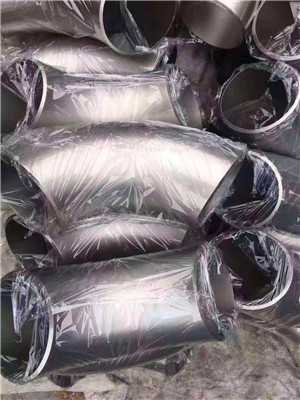

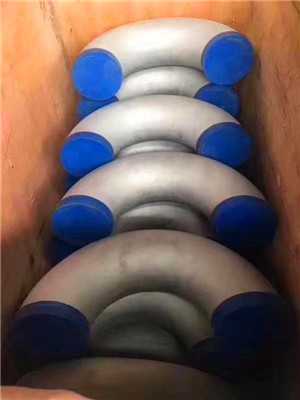

彎頭
鍋爐彎頭的制作
材料：不銹鋼 碳鋼 合金鋼
交期：標準產品常年現貨
描述：聯系站長免費領取相關標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準產品常年現貨
描述：聯系站長免費領取相關標準及重量表
規格： DN20-DN3000
-
滄州信益常年供應哈爾濱鍋爐廠，東方鍋爐廠等客戶的高質量鍋爐用彎頭。
今天我們聊一下鍋爐用彎頭的制作。
在鍋爐中，彎頭常用下列兩種工藝方法制成：① 鑄造，②由直管彎成。鑄造彎頭的管壁基本上是等 厚的，而且其截面不會產生圓度。鑄造彎頭與直管 在強度設計中的區別有三條：第一，鑄造彎頭有環殼 效應；第二，鑄造彎頭的壁厚可能存在負偏差，但與 直管的壁厚負偏差一般是不同的；第三，鑄造彎頭在 強度設計中要考慮鑄造質量系數。由直管彎成的彎 頭與直管在強度設計中的區別也有三條：第一，與鑄 造彎頭一樣也有環殼效應；第二，在彎管過程中，由 于外側母線的拉長，內側母線的壓縮，使得外側管壁 減薄，內側管壁增厚；第三，在彎管過程中，橫截面要 產生圓度。以上因素都會對強度設計帶來影響。下面將對諸因素進行定量分析。對于彎頭來說，基本 應力來源于理想環殼的整體薄膜應力。不論是直管 還是彎頭，承受內壓時其環向應力為最大應力，法向 應力為最小應力，因此，我們不討論軸向應力。
在彎管過程中，彎頭的內外側距離接近而使管 子的圓形截面變成橢圓形截面，內外側成為橢圓的 短軸，兩中側成為橢圓的長軸，而橢圓截面在內壓P 的作用下，將產生整體彎曲應力。 關于橢圓截面壓力容器在內壓力作用下的應力 計算是個很復雜的問題。把橢圓形截面用兩 對大小圓弧相連接的圖形代替，并導出了長軸端點、 短軸端點和大小圓弧交接處的彎矩表達式。
彎管的附加壁厚：直管本身的壁厚最大負偏差c。 直管本身的壁厚最大負偏差C．由材料標準給 定：
(1)GB 3087((低中壓鍋爐用無縫鋼管》規定，外 徑D。≥351 mm的熱擴鋼管，C，=0．15S；其他熱軋 (擠、擴)管，C，=0．125S；冷拔(軋)管C，=0．10S。
(2)GB 5310((高壓鍋爐無縫鋼管》規定，全部為 C1=0．10S。 (3)GB 13296((鍋爐用不銹鋼無縫鋼管》規定， 熱軋(擠)管Js≤10 mm，C1=0．125S；S>10 mm，C1 =0．15S；冷拔(軋)管C．=0．10S。 Js為鋼管的名義壁厚。 (2)彎管工藝所帶來的厚度變化c： 彎管厚度的變化結果是，外側管壁減薄，內側管 壁增厚，并假定外側管壁減薄量與內側管壁增厚量 相等。
國家節能政策法規對能源工業特別是燃煤鍋爐領域影響很大，應繼續制定激勵政策，用經濟利益引 導、激勵企業院所進行鍋爐技術創新；鼓勵鍋爐行業 加強自主研發能力，提高鍋爐創新水平；促進國內國 外相關單位技術交流合作，取人所長、補己之短，研 發制造推廣高效安全環境友好型鍋爐。
