法蘭配套產品

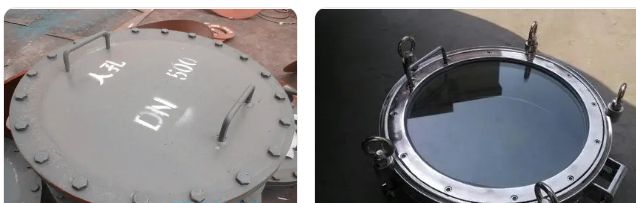

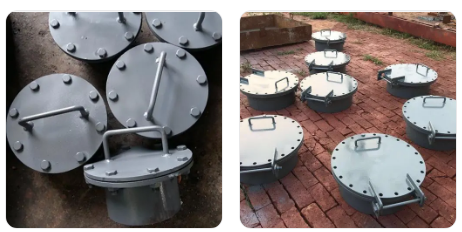

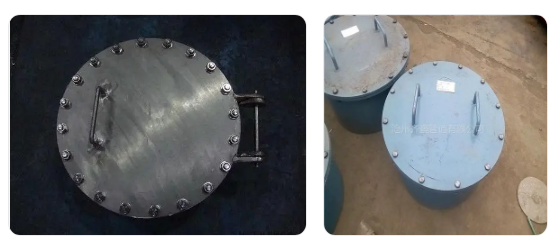

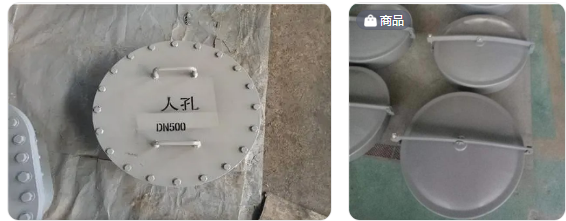

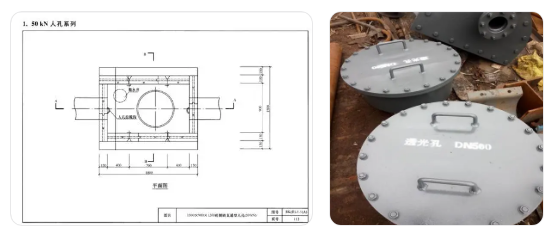

人孔手孔法蘭廠家
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
-
炮彈引信關系到炮彈的質量和穩定性,引信生產的關鍵一環是它的生產效率,要在保持加工質量的前提下,大幅度的提高生產效率,是我們工程人員探索的目標和任務.為此,我們?cè)O(shè)計了引信扳手孔自動加工機床.主要闡述了引信扳手孔自動加工機床的設計理念,各級機械機構的工作原理,在設計當中遵循的準則,真正把它設計成為一臺科學的、嚴謹、具有創造性的現代化自動加工機床.
結合工程實例針對高內壓下壓力鋼管開孔補強提出了整體加厚的設計理念，分別運用等面積法、分析法以及有限元法對該開孔結構進行了補強設計及結果對比分析，給出了壓力鋼管開孔補強設計的推薦思路。
根據壓力鋼管設計規范 [1] ，凡能進人的壓力鋼 管均應設置進人孔。但在鋼管上開孔不僅削弱了管 壁的強度，而且在開孔邊緣和接管的連接處會造成 應力的急劇上升 [3-4] 。尤其近年來隨著高水頭電站 的增多，鋼管開孔造成的應力及變形問題越發突出。 甚至某些高水頭電站為了回避鋼管開孔問題，設計 中直接取消了進人孔而采用其他間接方式實現進人 功能。筆者結合某東南亞水電站壓力鋼管進人孔補 強設計（開孔處內水壓力 7MPa），對鋼管開孔補 強的幾種常見方法進行對比分析。
現行的壓力鋼管規范 [1] 對開孔補強設計分析 方法并未給出相應的條款。常規的開孔補強大多 采用貼邊岔管的設計分析方法，即采用補強板彌 補開孔引起的剛度減小，但補強板補強就一定存 在補強板與主管（接管）之間曲率難以匹配、接 縫間距不均一、施工質量不可控等不良因素影響。 尤其隨著長引水式電站的增多，高水頭下鋼管開 孔的補強板補強越來越難以滿足結構安全的需要。 本文結合壓力容器規范 [2] 中關于開孔補強相關方 法的介紹，運用主管及接管整體加厚補強的設計 思路，采用等面積法、分析法以及有限元法對實 例中的開孔補強結構進行分析對比。
采用ansys V14.5程序建立三維有限元模型， 壓力鋼管直徑 2000mm，進人孔內直徑 500mm。 以進人孔為中心，上、下游各取 6m 為計算范圍， 鋼管兩端節點為固端約束。計算模型全部采用 shell 281 單元模擬，內水壓力均以面力形式施加， 整體計算模型見圖 1。主管及接管壁厚的選擇方案 見表 3，計算中使用的有效厚度為名義厚度扣除 2mm 腐蝕裕量。方案三的壁厚為根據允許應力限 值多次試算后的推薦值。
1）隨著長引水式電站的增多，高水頭下鋼管 開孔的補強板補強因?yàn)榇嬖谘a(bǔ)強板與補強主體之 間縫隙的諸多不可控因素的影響，而越來越難以 滿足結構安全的需要。因此，設計思路簡單明了、 模型簡化更為可靠的整體加厚補強理念應給與更 多的關注與重視。 2）參照壓力容器規范 [2] 中推薦的整體補強法， 選擇了其中較為常用的兩種方法等面積法及分析 法，結合工程實例給出了分析結果。并運用有限 元法對上述成果進行了對比分析。有限元法分析 成果表明：等面積法及分析法設計成果的復核應 力均較大幅度地超過了鋼材的允許應力值，分析 法成果峰值應力超標 22%，等面積法成果峰值應 力超標 48%。
