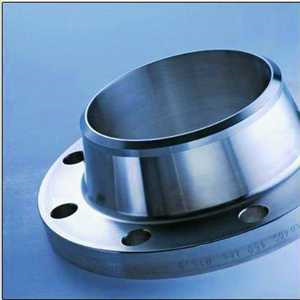

法蘭主要參數
更新時間??2021-05-18 12:12 閱讀
一、 公稱壓力
法蘭公稱壓力是指與管法蘭的機械強度有關的設計給定壓力，是一個經過圓整后的名 義值，其標記方法通常是在代號N?后跟隨一適當?shù)臄?shù)字。
法蘭公稱壓力的標記及數值應遵循GB/T 1048—2005《管道元件PN(公稱壓力）的定 義和選用》。
GB/T 9112—2010《鋼制管法蘭類型與參數》規定了公稱壓力用PN標記（從屬于歐 洲法蘭體系）的12個壓力等級和公稱壓力用Class標記（從屬于美洲法蘭體系）的6個壓力 等級。
兩個系列的公稱壓力標記如下：
我國目前生產和使用的鋼管.從外徑來分有兩個系列：標準中標注為“系列I ”和“系 列丨1 ”，或稱“A系列”及“B系列”。系列I或A系列的鋼管為“英制管”，俗稱“大外徑” 管；系列n或B系列的鋼管為“公制管”.俗稱“小外徑”管。所謂“大外徑”管及“小外徑” 管的含義是：在相同管道公稱通徑或公稱尺寸的條件下，管道附件（諸如法蘭、閥門、管件 及管道過濾器等）所配用鋼管外徑尺寸的大小，尺寸大的叫“大外徑”管；尺寸小的叫“小 外徑”管。例如：公稱通徑或公稱尺寸DN 100的法蘭，配管外徑為1〗4. 3 mm及108 mm 兩種.外徑】14. 3 mm的鋼管稱為“大外徑’’管或“系列I或A系列”管；外徑〗08 mm的鋼 管稱為“小外徑”管或'系列n或B系列”管。鋼管外徑系列是管法蘭尺寸的基礎。兩個 體系管法蘭的公稱尺寸和鋼管外徑見表1-7。對于公稱壓力為PN 250、PN 320和PN 400 的管法蘭的公稱尺寸和鋼管外徑
法蘭公稱壓力是指與管法蘭的機械強度有關的設計給定壓力，是一個經過圓整后的名 義值，其標記方法通常是在代號N?后跟隨一適當?shù)臄?shù)字。
法蘭公稱壓力的標記及數值應遵循GB/T 1048—2005《管道元件PN(公稱壓力）的定 義和選用》。
GB/T 9112—2010《鋼制管法蘭類型與參數》規定了公稱壓力用PN標記（從屬于歐 洲法蘭體系）的12個壓力等級和公稱壓力用Class標記（從屬于美洲法蘭體系）的6個壓力 等級。
兩個系列的公稱壓力標記如下：
| PN系列 | PN系列 | Class系列 |
| PN 2. 5 | PN 63 | Class 150 |
| PN 6 | PN 100 | Class 300 |
| PN 10 | PN 160 | Class 600 |
| PN 16 | PN 250 | Class 900 |
| PN 25 | PN 320 | Class 1500 |
| PN 40 | PN 400 | Class 2500 |
二、公稱尺寸和鋼管外徑
公稱尺寸是管道元件的一個基本參數，也是法蘭的主要參數。在用PN標記的法蘭中， 其公稱尺寸代號用DN表示；在用Class標記的法蘭中，其公稱尺寸代號用NPS和DN 表示。
鋼管外徑不是法蘭的結構尺寸，但它是法蘭設計和使用中必不可缺的一個重要配套參 數，直接影響著法蘭尺寸。
1 、管道元件（含法蘭〉公稱尺寸
GB/T 1047—2005《管道元件DN(公稱尺寸）的定義和選用》適用于使用DN標識的相 關標準中規定的管道元件。
注：也可以使用與該標準不同的其他標識尺寸方法.例如螺紋、壓配.承插焊或?qū)雍付说墓艿涝?bull; 或用NPS(公稱管子尺寸）、OD(外徑）、m(內徑）或G(管螺紋尺寸標記）等標識的管道元件。
2、DN系指用于管道系統元件的字母和數字組合的尺寸標識。它由字母I)N和后跟無因 次的整數數字組成。這個數字與端部連接的孔徑或外徑（用單位mm表示）等特征尺寸直 接相關。
注：除在相關標準中另有規定.宇母后面的數字不代表測量值.也不能用于計算目的。
優先選用的DN數值如下：
公稱尺寸是管道元件的一個基本參數，也是法蘭的主要參數。在用PN標記的法蘭中， 其公稱尺寸代號用DN表示；在用Class標記的法蘭中，其公稱尺寸代號用NPS和DN 表示。
鋼管外徑不是法蘭的結構尺寸，但它是法蘭設計和使用中必不可缺的一個重要配套參 數，直接影響著法蘭尺寸。
1 、管道元件（含法蘭〉公稱尺寸
GB/T 1047—2005《管道元件DN(公稱尺寸）的定義和選用》適用于使用DN標識的相 關標準中規定的管道元件。
注：也可以使用與該標準不同的其他標識尺寸方法.例如螺紋、壓配.承插焊或?qū)雍付说墓艿涝?bull; 或用NPS(公稱管子尺寸）、OD(外徑）、m(內徑）或G(管螺紋尺寸標記）等標識的管道元件。
2、DN系指用于管道系統元件的字母和數字組合的尺寸標識。它由字母I)N和后跟無因 次的整數數字組成。這個數字與端部連接的孔徑或外徑（用單位mm表示）等特征尺寸直 接相關。
注：除在相關標準中另有規定.宇母后面的數字不代表測量值.也不能用于計算目的。
優先選用的DN數值如下：
| DN 6 | DN 100 | DN 700 | DN 2200 |
| DN 8 | DN 125 | DN 800 | DN 2400 |
| DN 10 | DN 150 | DN 900 | DN 2600 |
| DN 15 | DN 200 | DN 1000 | DN 2800 |
| DN 20 | DN 250 | DN 1100 | DN 3000 |
| DN 25 | DN 300 | DN 1200 | DN 3200 |
| DN 32 | DN 350 | DN 1400 | DN 3600 |
| DN 40 | DN 400 | DN 1500 | DN 3800 |
| DN 50 | DN 450 | DN 1600 | DN 4000 |
| DN 65 | DN 500 | DN 1800 | |
| DN 80 | DN 600 | DN 2000 |
三、鋼管外徑
鋼管與法蘭直接連接才能使用.鋼管的外徑尺寸關系到法蘭尺寸。我國目前生產和使用的鋼管.從外徑來分有兩個系列：標準中標注為“系列I ”和“系 列丨1 ”，或稱“A系列”及“B系列”。系列I或A系列的鋼管為“英制管”，俗稱“大外徑” 管；系列n或B系列的鋼管為“公制管”.俗稱“小外徑”管。所謂“大外徑”管及“小外徑” 管的含義是：在相同管道公稱通徑或公稱尺寸的條件下，管道附件（諸如法蘭、閥門、管件 及管道過濾器等）所配用鋼管外徑尺寸的大小，尺寸大的叫“大外徑”管；尺寸小的叫“小 外徑”管。例如：公稱通徑或公稱尺寸DN 100的法蘭，配管外徑為1〗4. 3 mm及108 mm 兩種.外徑】14. 3 mm的鋼管稱為“大外徑’’管或“系列I或A系列”管；外徑〗08 mm的鋼 管稱為“小外徑”管或'系列n或B系列”管。鋼管外徑系列是管法蘭尺寸的基礎。兩個 體系管法蘭的公稱尺寸和鋼管外徑見表1-7。對于公稱壓力為PN 250、PN 320和PN 400 的管法蘭的公稱尺寸和鋼管外徑
| 用PN標記的法蘭 | 用Class標記的法蘭 | ||||
| 公稱尺寸 DN | 鋼管外徑（PN 2. 5～PN 160) | 公稱尺寸 | 鋼管外徑 | ||
| 系列I | 系列n | NPS | DN | 系列I | |
| 10 | 17. 2 | 14 | — | — | — |
| 15 | 21. 3 | 18 | 1/2 | 15 | 21.3 |
| 20 | 26. 9 | 25 | 3/4 | 20 | 26. 9 |
| 25 | 33. 7 | 32 | 1 | 25 | 33.7 |
| 32 | 42. 4 | 38 | 1K | 32 | 42.4 |
| 40 | 48. 3 | 45 | VA | 40 | 48.3 |
| 50 | 60. 3 | 57 | 2 | 50 | 60.3 |
| 65 | 76. 1 | 76 | 2K | 65 | 76. 1 |
| 80 | 88. 9 | 89 | 3 | 80 | 88. 9 |
| 100 | 114.3 | 108 | 4 | 100 | 114. 3 |
| 125 | 139. 7 | 133 | 5 | 125 | 139. 7 |
| 150 | 168. 3 | 159 | 6 | 150 | 168. 3 |
| (175)1， | 193. 7 | — | — | — | — |
| 200 | 219. 1 | 219 | 8 | 200 | 219. 1 |
| (225)11 | 245 | — | — | — | — |
| 250 | 273.0 | 273 | 10 | 250 | 273.0 |
| 300 | 323. 9 | 325 | 12 | 300 | 323. 9 |
| 350 | 355. 6 | 377 | 14 | 350 | 355. 6 |
| 400 | 406.4 | 426 | 16 | 400 | 406.4 |
| 450 | 457 | 480 | 18 | 450 | 457 |
| 500 | 508 | 530 | 20 | 500 | 508 |
| 600 | 610 | 630 | 24 | 600 | 610 |
| 700 | 711 | 720 | |||
| 800 | 813 | 820 | |||
| 900 | 914 | 920 | |||
