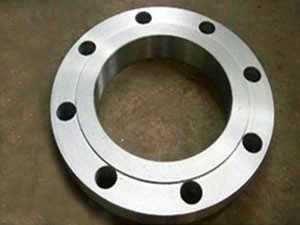

平焊法蘭

平焊法蘭
用PN標記的板式平焊法蘭尺寸
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    用PN標記的板式平焊鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍

    用PN標記的板式平焊鋼制管法蘭的密封面型式及
    適用的公稱壓力和公稱尺寸范圍（GB/T 9119—2010)
    密封面型式 公稱壓力
    PN 2. 5 PN 6 PN 10 PN 16 PN 25 PN 40 PN 63 PN 100
    平面（FF) DN 10 ～ DN 2000 DN 10 ～ DN 2000 DN 10 ～ DN 2000 DN 10 ～ DN 2000 DN 10 ～ DN 800 DN 10 ～ DN 600
    突面（RF) DN 10 ～ DN 2000 DN 10 ～ DN 2000 DN 10 ～ DN 2000 DN 10～ DN 2000 DN 10 ～ DN 800 DN 10 ～ DN 600 DN 10～ DN 400 DN 10 ～
    DN 350


    PN標記的板式平焊鋼制管法蘭的型式包括平面和突面兩種，
    PN 2. 5、PN 6、PN 10、PN 16、PN 25、PN 40、PN 63 及 PN 100 的板式平焊鋼制管法 蘭尺寸

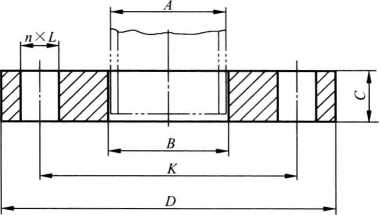

    平焊法蘭的尺寸標識板式平焊鋼制管法蘭
    (適用于 PN 2.5、PN 6、PN 10、PN 16、PN 25 和 PN 40)

    公稱
    尺寸    		 鋼管外徑 A/mm   連 接尺 寸   法蘭
    厚度    		     法^內徑
        法蘭 螺栓孔
    中心圓
    直徑
    K/mm    		 螺栓孔 螺 栓   密封面 B/mm
    DN     外徑   直徑 數量 «/個 螺紋 C/mm
      系列I 系列n D/mm   L/mm   規格   cl/mm fi /mm 系列I 系列[1
    10 17. 2 14 75 50 11 4 M10 12 35 2 18.0 15
    15 21. 3 18 80 55 11 4 M10 12 40 2 22.0 19
    20 26. 9 25 90 65 11 4 M10 14 50 2 27. 5 26
    25 33. 7 32 100 75 11 4 M10 14 60 2 34. 5 33
    32 42. 4 38 120 90 14 4 M12 16 70 2 43.5 39
    40 48. 3 45 130 100 14 4 M12 16 80 3 49. 5 46
    50 60. 3 57 140 110 14 4 M12 16 90 3 61. 5 59
    65 76. 1 76 160 130 14 4 M12 16 110 3 77.5 78
    80 88. 9 89 190 150 18 4 M16 18 128 3 90. 5 91
    100 114. 3 108 210 170 18 4 M16 18 148 3 116.0 110
    125 139. 7 133 240 200 18 8 M16 20 178 3 141. 5 135
    150 168. 3 159 265 225 18 8 M16 20 202 3 170. 5 161
    〔175)n 193. 7 — 295 255 18 8 M16 22 232 3 196 -
    200 219. 1 219 320 280 18 8 M16 22 258 3 221. 5 222
    〔225)1> 245 — 345 305 18 8 M16 22 282 3 248 —
    250 273. 0 273 375 335 18 12 M16 24 312 3 276.5 276
    300 323. 9 325 440 395 22 12 M20 24 365 4 327. 5 328
    350 355. 6 377 490 445 22 12 M20 26 415 4 359.5 380
    400 406. 4 426 540 495 22 16 M20 28 465 4 411.0 430
    450 457.0 480 595 550 22 16 M20 30 520 4 462.0 484
    500 508.0 530 645 600 22 20 M20 30 570 4 513.5 534
    600 610. 0 630 755 705 26 20 M24 32 670 5 616. 5 634
    700 711.0 720 860 810 26 24 M24 40(36)2) 775 5 715 724
    800 813.0 820 975 920 30 24 M27 44(38)2) 880 5 817 824
    900 914. 0 920 1 075 1 020 30 24 M27 48(40)2) 980 5 918 924
    1 000 1 016 1 020 1 175 1 120 30 28 M27 52(42)2, 1 080 5 1 020 1 024
    1 200 1 219 1 220 1 375 1 320 30 32 M27 60(44)2) 1 280 5 1 223 1 224
    1 400 1 422 1 420 1 575 1 520 30 36 M27 65(48)2> 1 480 5 1 426 1 424
    1 600 1 626 1 620 1 790 1 730 30 40 M27 72(51)2) 1 690 5 1 630 1 624
    1 800 1 829 1 820 1 990 1 930 30 44 M27 79(54)2) 1 890 5 1 833 1 824
    2 000 2 032 2 020 2 190 2 130 30 48 M27 86(58)2) 2 090 5 2 036 2 024


    公稱
    尺寸    		 鋼管外徑 A/mm   連 接尺 寸   法蘭
    厚度    		     法^內徑
    法蘭 螺栓孔
    中心圓
    直徑    		 螺栓孔 螺 栓 密封面 B/mm
    DN     外徑 直徑 數量 螺紋 C/mm

      系列I 系列11 D/mm K/mm L/mm «/個 規格   d/mm /i/mm 系列I 系列n
    10 17. 2 14 75 50 11 4 M10 12 35 2 18.0 15
    15 21. 3 18 80 55 11 4 M10 12 40 2 22.0 19
    20 26. 9 25 90 65 11 4 M10 14 50 2 27. 5 26
    25 33. 7 32 100 75 11 4 M10 14 60 2 34. 5 33
    32 42. 4 38 120 90 14 4 M12 16 70 2 43.5 39
    40 48. 3 45 130 100 14 4 M12 16 80 3 49. 5 46
    50 60. 3 57 140 110 14 4 M12 16 90 3 61. 5 59
    65 76. 1 76 160 130 14 4 M12 16 110 3 77. 5 78
    80 88. 9 89 190 150 18 4 M16 18 128 3 90. 5 91
    100 114.3 108 210 170 18 4 M16 18 148 3 116.0 110
    125 139. 7 133 240 200 18 8 M16 20 178 3 141. 5 135
    150 168. 3 159 265 225 18 8 M16 20 202 3 170. 5 161
    〔175)" 193. 7 — 295 255 18 8 M16 22 232 3 196 —
    200 219. 1 219 320 280 18 8 M16 22 258 3 221. 5 222
    〔225)" 245 — 345 305 18 8 M16 22 282 3 248 —
    250 273.0 273 375 335 18 12 M16 24 312 3 276.5 276
    300 323. 9 325 440 395 22 12 M20 24 365 4 327.5 328
    350 355. 6 377 490 445 22 12 M20 26 415 4 359. 5 380
    400 406. 4 426 540 495 22 16 M20 28 465 4 411.0 430
    450 457.0 480 595 550 22 16 M20 30 520 4 462.0 484
    500 508.0 530 645 600 22 20 M20 30 570 4 513. 5 534
    600 610.0 630 755 705 26 20 M24 32 670 5 616. 5 634
    700 711.0 720 860 810 26 24 M24 40 775 5 715 724
    800 813.0 820 975 920 30 24 M27 44 880 5 817 824
    900 914. 0 920 1 075 1 020 30 24 M27 48 980 5 918 924
    1 000 1 016 1 020 1 175 1 120 30 28 M27 52 1 080 5 1 020 1 024
    1 200 1 219 1 220 1 405 1 340 33 32 M30 60 1 295 5 1 223 1 224
    1 400 1 422 1 420 1 630 1 560 36 36 M33 72(68)  1 510 5 1 426 1 424
    1 600 1 626 1 620 1 830 1 760 36 40 M33 80(76)2) 1 710 5 1 630 1 624
    1 800 1 829 1 820 2 045 1 970 39 44 M3 6 88(84 )2> 1 920 5 1 833 1 824
    2 000 2 032 2 020 2 265 2 180 42 48 M39 96(92)2) 2 125 5 2 036 2 024



    1) 對于鑄鐵法蘭和銅合金法蘭，該規格的法蘭可能是4個螺拴孔的，因此，當制造廠和用戶協商同 意后，與鑄鐵法蘭和銅合金法蘭配對使用的鋼制法蘭可以采用4個螺栓孔。
    2) 帶括號尺寸不推薦使用，并且僅適用于船用法蘭。
    3) 用戶可以根據計算確定法蘭厚度。

    標記示例
    公稱尺寸DN 600、公稱壓力PN 16、平面（FF)板式平焊鋼制管法蘭（PL)、配用米制管 (系列丨丨）、材料為Q235A，其標記為：
    法蘭 DN 600-PN16 PL FF[] Q235A GB/T9119
    公稱尺寸DN 150、公稱壓力PN 100、突面（RF)板式平焊鋼制管法蘭（PL)、配用英制管 (系列I )、材料為〇6Crl9NilO,其標記為：
    法蘭 DN 150-PN 100 PL RF 06Crl9Nil0 GB/T 9119
