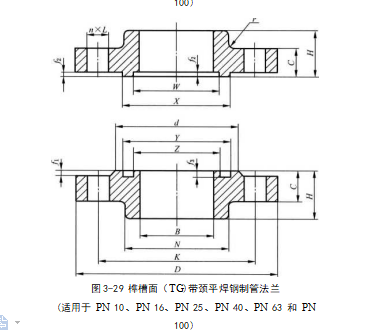

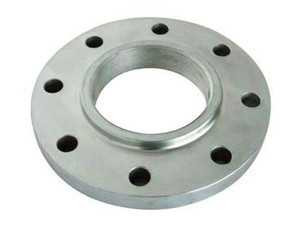

用PN標(biāo)記的帶頸平焊鋼制管法蘭型式包括平面、突面、凹凸面、榫槽面及形圈面5種，

、
 用PN標(biāo)記的法蘭密封面尺寸見表3-68。
 PN 6、PN 10、PN 16、PN 25、PN 40、PN 63及PN 100的平焊鋼制管法蘭尺寸見

公稱 尺寸 DN	公稱壓力					/" mm	/" mm	/" mm	/«/ mm	W/ mm	X/ mm	Y/ mm	Z丨 mm	a	Ri/ mm
	PN 6	PN 10	PN 16	PN 25	PN 40、PN 63、 PN 100
	d/mm
10	35	40	40	40	40	2	4.5	4.0	2.0	24	34	35	23	—	2.5
15	40	45	45	45	45					29	39	40	28	—
20	50	58	58	58	58					36	50	51	35	41°
25	60	68	68	68	68					43	57	58	42
32	70	78	78	78	78					51	65	66	50
40	80	88	88	88	88	3				61	75	76	60
50	90	102	102	102	102					73	87	88	72
65	110	122	122	122	122					95	109	110	94
80	128	138	138	138	138					106	120	121	105
100	148	158	158	162	162		5. 0	4. 5	2. 5	129	149	150	128	32°	3
125	178	188	188	188	188					155	175	176	154
I 150	202	212	212	218	218					183	203	204	182
200	258	268	268	278	285					239	259	260	238
