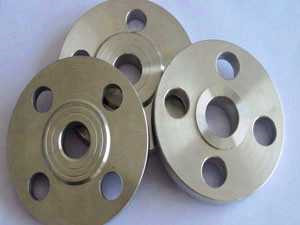

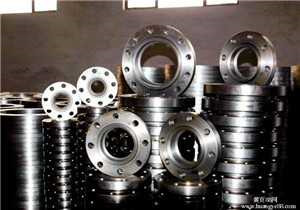

平焊法蘭

常用平焊法蘭尺寸規格表

材料：不銹鋼碳鋼合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000

產品詳情

這個在HG5010里面把平焊法蘭的尺寸給統計出來的。

包括法蘭的中心距、外徑、壁厚、厚度重量，還有螺栓的尺寸都有，大家可以參看一下。

如果有需要全套的資料，聯系站長免費領取。

常用平焊法蘭及螺栓規格尺寸（摘自HG5010-58）

公稱	管子		法蘭(毫米)							螺栓		焊縫
直徑	外徑	壁厚	外徑	螺栓孔	連接凸	連接凸	厚度	螺栓孔	重量	數量	規 格	焊縫的	焊縫離
				中心圓	出部分	出部分		直徑				直角邊	法蘭面
				直徑	直徑	高度							距離
Dg	dH	S	D	D1	D2	f	b	d	Kg	n	直徑×長度	K	H
Pg=1公斤/厘米2
10	14	3	75	50	35	2	8	12	0.2	4	M10 × 30	3	4
15	18	3	80	55	40	2	8	12	0.23	4	M10 × 30	3	4
20	25	3	90	65	50	2	8	12	0.3	4	M10 × 30	3	4
25	32	3.5	100	75	60	2	8	12	0.37	4	M10 × 30	4	5
32	38	3.5	120	90	70	2	8	14	0.53	4	M12 × 30	4	5
40	45	3.5	130	100	80	3	8	14	0.58	4	M12 × 30	4	5
50	57	3.5	140	110	90	3	8	14	0.64	4	M12 × 30	4	5
70	76	4	160	130	110	3	10	14	1.02	4	M12 × 30	5	6
80	89	4	185	150	128	3	10	18	1.39	4	M16 × 40	5	6
100	108	4	205	170	148	3	10	18	1.57	4	M16 × 40	5	6
125	133	4	235	200	178	3	10	18	1.98	8	M16 × 40	5	6
150	159	4.5	260	225	202	3	12	18	2.62	8	M16 × 45	5	6
175	134	6	290	255	232	3	14	18	3.26	8	M16 × 50	6	7
200	219	6	315	280	258	3	14	18	3.8	8	M16 × 50	7	8
225	245	7	340	305	282	3	14	18	4.1	8	M16 × 50	8	9
250	273	8	370	335	312	3	14	18	4.65	12	M16 × 50	9	10
300	325	8	435	395	365	4	16	23	6.83	12	M20 × 55	9	10
350	377	9	485	445	415	4	16	23	7.64	12	M20 × 55	10	11
400	426	9	535	495	465	4	18	23	9.58	16	M20 × 60	10	11
450	478	9	590	550	520	4	18	23	11.1	16	M20 × 60	10	11
500	529	9	640	600	570	4	20	23	13.5	16	M20 × 60	10	11
600	631)	9	755	705	670	5	20	25	17.15	20	M22 × 65	10	11
700	720	9	860	810	775	5	22	25	25.3	24	M22 × 70	10	11
800	820	9	975	920	880	5	24	30	33.9	24	M27 × 80	10	11
900	920	9	1075	1020	980	5	24	30	37.9	24	M27 × 80	10	11
1000	1020	9	1175	1l20	1080	5	26	30	45.7	28	M27 × 85	10	11
1200	1220	10	1375	1320	1280	5	26	30	57.1	32	M27 × 85	11	12
1400	1420	11	1575	1520	1480	5	28	30	73.2	36	M27 × 85	12	13
1600	1620	12	1785	1730	1690	5	28	30	88	40	M27 × 85	13	14
Pg =2.5公斤/厘米2
10	“	3	75	50	35	2	10	12	0.254	4	M10 × 35	3	4
15	18	3	80	55	40	2	10	12	0.29	4	M10 × 35	3	4
20	25	3	90	65	50	2	12	12	0.45	4	M10 × 40	3	4
25	32	3.5	100	75	60	2	12	12	0.553	4	M10 × 40	4	5
32	38	3.5	120	90	70	2	12	14	0.795	4	M12 × 40	4	5
40	45	3.5	130	100	80	3	12	14	0.87	4	M12 × 40	4	5
50	57	3.5	140	110	90	3	12	14	0.954	4	M12 × 40	4	5
70	76	4	160	130	110	3	14	14	1. 43	4	M12 × 45	5	6
80	89	4	185	150	128	3	14	18	1.95	4	M16 × 50	5	6
100	108	4	205	170	148	3	14	18	2.2	4	M16 × 50	5	6
126	133	4	235	200	178	3	14	18	2.78	8	M16 × 50	5	6
150	159	4.5	260	225	202	3	16	18	3.49	8	M16 × 50	5	6
175	194	6	290	255	232	3	16	18	3.86	8	M16 × 50	6	7
200	219	6	315	280	258	3	18	18	4.88	8	M16 × 53	7	8
225	245	7	340	305	282	3	20	18	5.93	8	M16 × 60	8	9
250	273	8	370	335	312	3	22	18	7.32	12	M16 × 65	9	10
300	325	8	435	395	365	4	22	23	9.4	12	M20 × 70	9	1l
350	377	9	485	445	415	4	22	23	10.5	12	M20 × 70	10	11
400	426	9	535	495	465	4	22	23	11.7	16	M20 × 70	10	11
450	478	9	590	550	520	4	24	23	14.9	16	M20 × 70	10	11
500	529	9	640	600	570	4	24	23	16.2	16	M20 × 70	10	11
600	630	9	755	705	670	5	24	25	20.6	20	M22 × 75	10	11
700	720	9	860	810	775	5	26	25	29.9	24	M22 × 80	10	11
800	820	9	975	920	880	5	26	30	36.7	24	M27 × 85	10	11
900	920	9	1075	1020	980	5	28	30	44.2	24	M27 × 95	10	11
1000	1020	9	1175	1120	1080	5	30	20	52.7	28	M27 × 90	10	11
1200	1220	10	1375	1320	1280	5	30	30	65.9	32	M27 × 90	11	12
1400	1420	11	1575	1520	1480	5	32	30	78.3	36	M27 × 95	12	13
1600	1620	12	1785	1730	1690	5	32	30	94.3	40	M27 × 95	13	i4
Pg =6公斤/厘米2
10	14	3	75	50	35	2	12	12	0.319	4	M10 × 40	3	4
15	18	3	80	55	40	2	12	12	0.335	4	M10 × 40	3	4
20	25	3.5	90	65	50	2	14	12	0.536	4	M10 × 40	3	4
25	32	3.5	100	75	60	2	14	12	0.641	4	M10 × 40	4	5
32	38	3.5	120	90	70	2	16	14	1.097	4	M12 × 50	4	5
40	45	3.5	130	100	80	3	16	14	1.219	4	M12 × 50	4	5
50	57	3.5	140	110	90	3	16	14	1.348	4	M12 × 50	4	5
70	76	4	160	130	110	3	16	14	1.67	4	M12 × 50	5	6
80	89	4	185	150	128	3	18	18	2.48	4	M16 × 55	5	6
100	108	4	205	170	148	3	18	18	2.89	4	M16 × 55	5	6
125	133	4	235	200	178	3	20	18	3.94	8	M16 × 60	5	6
150	159	4.5	260	225	202	3	20	18	4.47	8	M16 × 60	5	6
175	194	6	290	255	235	3	22	18	5.54	8	M16 × 65	6	7
200	219	6	315	280	258	3	22	18	6.07	8	M16 × 65	7	8
225	245	7	340	305	282	3	22	18	6.6	8	M16 × 65	8	9
250	273	8	370	335	312	3	24	18	8.03	12	M16 × 70	9	10
300	325	8	435	395	365	4	24	23	10.3	12	M20 × 70	9	10
350	377	9	485	445	415	4	26	23	12.59	12	M20 × 7	10	11
400	426	9	535	495	465	4	28	23	15.2	16	M20 × 80	10	11
450	478	9	590	550	520	4	28	23	17.59	16	M20 × 80	10	11
500	529	9	640	600	570	4	30	23	20.67	16	M20 × 95	10	11
600	630	9	755	705	670	5	30	5	26.57	20	M22 × 85	10	11
700	720	9	860	810	775	5	32	25	37.1	24	M22 × 90	10	11
800	820	9	975	920	880	5	32	30	46.2	24	M27 × 95	10	11
900	920	9	1075	1020	980	5	34	30	55.1	24	M27 × 100	10	ll
1000	1020	9	1175	1120	1080	5	36	30	57.3	28	M27 × 105	l0	11
Pg =10公斤/厘米2
10	14	3	90	60	40	2	12	14	0.458	4	M12 × 40	3	4
15	18	3	95	65	45	2	12	14	0.511	4	M12 × 40	3	4
20	25	3	105	75	58	2	14	14	0.748	4	M12 × 45	3	4
25	32	3.5	115	85	68	2	14	14	0.89	4	M12 × 45	4	5
32	38	3.5	135	100	78	2	16	18	1.4	4	M16 × 50	4	5
40	45	3.5	145	110	88	3	18	18	1.71	4	M16 × 55	4	5
50	57	3.5	160	125	102	3	18	18	2.09	4	M16 × 55	4	5
70	76	4	180	145	122	3	20	18	2.84	4	M16 × 60	5	6
70	69	4	195	160	138	3	20	18	3.24	4	M16 × 60	5	6
100	108	4	215	180	158	3	22	18	4.01	8	M16 × 65	5	6
125	133	4	245	210	188	3	24	18	5.4	8	M16 × 70	5	6
150	159	4.5	280	240	212	3	24	23	6.12	8	M16 × 70	5	6
175	194	6	310	270	242	3	24	23	7.44	8	M20 × 70	6	7
200	219	6	335	295	268	3	24	23	8.24	8	M20 × 70	7	8
225	245	7	365	325	295	3	24	23	9.3	8	M20 × 70	8	9
250	273	8	390	350	320	3	26	23	10.7	12	M20 × 75	9	10
300	325	8	440	400	370	4	28	23	12.9	12	M20 × 90	9	10
350	377	9	500	460	430	4	28	23	15.9	16	M20 × 80	10	1l
400	426	9	565	515	482	4	30	25	21.8	16	M22 × 85	10	11
450	478	9	615	565	532	4	30	25	24.4	20	M22 × 95	10	11
500	529	9	670	620	585	4	32	25	27.7	20	M22 × 90	10	11
600	630	9	780	725	685	5	36	30	39.4	20	M27 × 105	10	11
Pg =16公斤/厘米2
l0	14	3	90	60	40	2	14	14	0.547	4	M12 × 45	3	4
15	18	3	95	65	45	2	14	14	0.711	4	M12 × 45	3	4
20	25	3	105	75	58	2	16	14	0.867	4	M12 × 50	3	4
25	32	3.5	115	85	68	2	1	14	1.174	4	M12 × 50	4	5
32	38	3.5	135	100	78	2	18	18	1.6	4	M16 × 55	4	O
40	45	3.5	145	110	88	3	20	18	2	4	M16 × 60	4	5
50	57	3.5	160	125	102	3	22	18	2.6	4	M16 × 65	4	5
70	76	4	180	145	122	3	24	18	3.45	4	M16 × 70	5	6
80	89	4	195	160	138	3	24	18	3.71	8	M16 × 70	5	6
100	108	4	215	180	158	3	26	18	4.8	8	M16 × 70	5	6
125	133	4	245	210	188	3	28	18	6.47	8	M16 × 75	5	6
150	159	4.5	280	240	212	3	28	23	7.92	6	M20 × 80	5	6
175	194	6	310	270	242	3	28	23	8.81	8	M20 × 80	6	7
200	219	6	335	295	268	4	30	23	10.1	12	M20 × 85	7	8
225	245	7	365	325	295	4	30	23	11.7	12	M20 × 95	8	9
250	273	8	405	355	320	3	32	25	15.7	12	M22 × 90	9	10
300	325	8	460	410	378	4	32	25	16.1	12	M22 × 90	9	10
350	377	9	520	470	438	4	34	25	23.3	16	M22 × 95	10	11
400	426	9	580	525	490	4	38	30	31	16	M27 × 105	10	11
450	478	9	640	585	550	4	42	30	40.2	20	M27 × 115	10	11
500	529	9	705	650	610	4	48	34	55.1	20	M30 × 130	10	11
600	630	9	840	770	720	5	50	41	80.3	20	M30 ×140	10	1l
Pg =25公斤/厘米2
10	14	3	90	60	40	2	16	14	0.634	4	M12 × 50	3	4
15	18	3	95	65	45	2	16	14	0.804	4	M12 × 50	3	4
20	25	3	105	75	58	2	18	14	0.985	4	M12 × 50	3	4
25	32	3.5	115	85	68	2	18	14	1.174	4	M12 × 50	4	5
32	38	3.5	135	100	78	2	20	18	1.96	4	M16 × 60	4	5
40	45	3.5	145	110	88	3	22	18	2.6	4	M16 × 65	4	5
50	57	3.5	160	125	102	3	24	18	2.7l	4	M16 × 70	4	5
70	76	4	180	145	122	3	24	18	3.22	8	M16 × 70	5	6
80	89	4	195	160	138	3	26	18	4.06	8	M16 ×70	5	6
100	108	4	230	190	162	3	28	23	6	8	M20 × 80	5	6
125	133	4	270	220	188	3	30	25	8.26	8	M22 × 95	5	6
150	159	4.5	300	250	218	3	30	25	10.4	8	M22 × 85	O	6
175	194	6	330	280	248	3	32	25	11.9	12	M22 × 90	6	7
200	216	6	360	310	278	3	32	25	14.5	12	M22 × 90	7	8
225	245	7	395	340	305	3	34	30	17	12	M27 × 100	8	9
250	273	8	425	370	335	3	34	30	18.9	12	M27 × 100	9	10
300	325	8	485	430	390	4	36	30	26.8	16	M27 × 105	9	10
350	377	9	550	490	450	4	42	34	34.35	16	M30 × 120	10	11
400	426	9	610	550	505	4	44	34	44.9	16	M30 × 120	10	11
450	478	9	660	600	555	4	48	34	51.92	20	M30 × 130	10	11
500	529	9	730	660	615	4	52	41	67.3	20	M36 × 150	10	11
