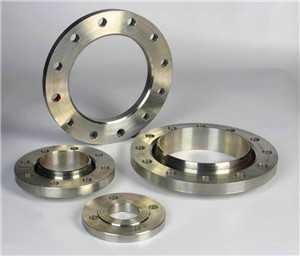

環松套法蘭

用Class標記的,對焊環帶頸,松套法蘭尺寸
用Class標記的,對焊環帶頸,松套法蘭尺寸
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    Class標記的對焊環帶頸松套鋼制管法蘭的密封面型式及
    適用的公稱壓力和公稱尺寸范圍（GB/T 9118—2010>
    密封面
    型式    		 公稱壓力
    Class 150 Class 300 Class 600 Class 900 Class 1500 Class 2500
    突面（RF) NPS 1/2(DN 15)～NPS 24(DN 600) NPS 1/2(DN 15)～ NPS 12(DN 300)
    環連接面（RJ) NPS 1(DN 25)～ NPS 24(DN 600) NPS 1/2(DN 15)～NPS 24(DN 600) NPS 1/2(DN 15)～ NPS 12(DN 300)

    用Class標記的對焊環帶頸松套鋼制管法蘭的型式包括突面及環連接面兩種

    用Class標記的法蘭密封面尺寸。

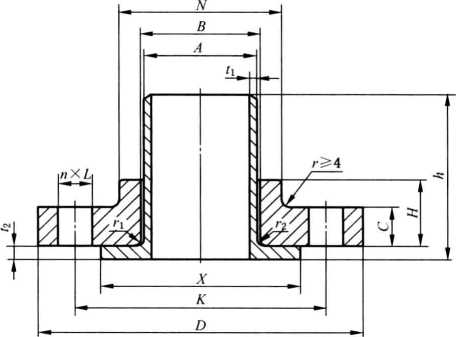

    Class 150、Class 300、Class 600、Class 900、Class 1500 及 Class 2500 對焊環帶頸松 套鋼制管法蘭尺寸.

    環松套法蘭

    適用于 Class 150、Class 300、Class 600、Class 900、Class 1500 和 Class 2500

    Class標記的環連接面的法蘭密封面尺寸（GB/T 9118—2010)
    公稱尺寸 Class 150 Class 300
    NPS DN 環號 •/min P E F ^Imax S 環號 /roin P E F Imax S
    1/2 15 — — — — — — — Rll 50. 5n 34. 14 5. 54 7. 14 0. 8 3
    3/4 20 — — — — - — — R13 63.5 42. 88 6. 35 8. 74 0. 8 4
    1 25 R15 63. 0n 47. 63 6. 35 8. 74 0. 8 4 R16 69. 5n 50. 80 6. 35 8. 74 0. 8 4
      32 R17 72. 5n 57. 15 6.35 8. 74 0. 8 4 R18 79. On 60. 33 6. 35 8. 74 0. 8 4
      40 R19 82. 0° 65.07 6. 35 8. 74 0. 8 4 R20 90. 5 68. 27 6. 35 8. 74 0. 8 4
    2 50 R22 1011) 82. 55 6. 35 8. 74 0. 8 4 R23 108 82. 55 7. 92 11. 91 0. 8 6
      65 R25 120" 101. 60 6. 35 8. 74 0.8 4 R26 127 101. 60 7. 92 11. 91 0.8 6
    3 80 R29 133 114. 30 6. 35 8. 74 0.8 4 R31 146 123. 83 7. 92 11. 91 0• 8 6
    4 100 R36 171 149.23 6. 35 8. 74 0. 8 4 R37 175 149.23 7. 92 11. 91 0. 8 6
    5 125 R40 193° 171. 45 6. 35 8. 74 0. 8 4 R41 210 180.98 7. 92 11. 91 0. 8 6
    6 150 R43 219 193. 68 6. 35 8. 74 0. 8 4 R45 241 211. 12 7. 92 11. 91 0. 8 6


    公稱尺寸 Class 600 Class 900
    NPS DN 環號 /min P E F   S 環號 min P E F 1 mHX S
    1/2 15 R11 50.5" 34. 14 5. 54 7. 14 0. 8 3 R12 60. 5 39. 67 6. 35 8. 74 0. 8 4
    3/4 20 R13 63. 5 42. 88 6. 35 8. 74 0. 8 4 R14 66. 5 44. 45 6.35 8. 74 0. 8 4
    1 25 R16 69. 5n 50. 80 6. 35 8. 74 0. 8 4 R16 71. 5 50. 80 6. 35 8. 74 0. 8 4
    1K 32 R18 79.0l) 60. 33 6. 35 8. 74 0. 8 4 R18 81.0 60. 33 6. 35 8. 74 0.8 4
    VA 40 R20 90. 5 68. 27 6. 35 8. 74 0. 8 4 R20 92. 0 68. 27 6. 35 8. 74 0. 8 4
    2 50 R23 108 82. 55 7. 92 11. 91 0. 8 5 R24 124 95.25 7. 92 11. 91 0.8 3
    2% 65 R26 127 101. 60 7. 92 11. 91 0. 8 5 R27 137 107.95 7. 92 11. 91 0.8 3
    3 80 R31 146 123. 83 7. 92 11. 91 0.8 5 R31 156 123. 83 7. 92 11. 91 0. 8 4
    4 100 R37 175 149. 23 7. 92 11. 91 0. 8 5 R37 181 149.23 7. 92 11. 91 0. 8 4
    5 125 R41 210 180.98 7. 92 11. 91 0.8 5 R41 216 18G.98 7. 92 11. 91 0. 8 4
    6 150 R45 241 211.12 7. 92 11. 91 0. 8 5 R45 241 211.12 7. 92 11. 91 0.8 4
    8 200 R49 302 269.88 7. 92 11. 91 0. 8 5 R49 308 269.88 7. 92 11. 91 0. 8 4
    10 250 R53 356 323. 85 7. 92 11. 91 0. 8 5 R53 362 323. 85 7. 92 11. 91 0. 8 4
    12 300 R57 413 381.00 7. 92 11. 91 0. 8 5 R57 419 381. 00 7. 92 11. 91 0.8 4
    14 350 R61 457 419. 10 7. 92 11. 91 0. 8 5 R62 467 419.10 11. 13 16. 66 1.5 4
    16 400 R65 508 469. 90 7. 92 11. 91 0. 8 5 R66 524 469.90 11. 13 16. 66 1.5 4
    18 450 R69 575 533.40 7.92 11. 91 0. 8 5 R70 594 533.40 12. 70 19. 84 1.5 5
    20 500 R73 635 584. 20 9. 53 13.49 1. 5 5 R74 648 584.20 12. 70 19. 84 1.5 5
    24 600 R77 749 692.15 11. 13 16. 66 1.5 6 R78 772 692.15 15. 88 26. 97 2. 4 6


    公稱尺寸 Class 1500 Class 2500
    NPS DN 環號 7 min P E F -^lmnx S 環號 J min P E F ^ 1 max S
    1/2 15 R12 60. 5 39. 67 6. 35 8. 74 0. 8 4 R13 65.0 42.88 6. 35 8. 74 0. 8 4
    3/4 20 R14 66.5 44. 45 6. 35 8. 74 0. 8 4 R16 73.0 50. 80 6.35 8. 74 0. 8 4
    1 25 R16 71. 5 50. 80 6. 35 8. 74 0.8 4 R18 82. 5 60. 33 6. 35 8. 74 0. 8 4
    1K 32 R18 81.0 60. 33 6. 35 8. 74 0.8 4 R21 101n 72. 23 7. 92 11. 91 0. 8 3
    VA 40 R20 92.0 68. 27 6. 35 8. 74 0. 8 4 R23 114 82.55 7. 92 11. 91 0. 8 3
    2 50 R24 124 95. 25 7. 92 11. 91 0. 8 3 R26 133 101. 6 7. 92 11.91 0.8 3
    2% 65 R27 137 107. 95 7. 92 11. 91 0. 8 3 R28 149 111. 13 9. 53 13.49 1.5 3
    3 80 R35 168 136. 53 7. 92 11. 91 0. 8 3 R32 168 127.00 9. 53 13.49 1. 5 3
    4 100 R39 194 161. 93 7. 92 11.91 0. 8 3 R38 203 157.18 11. 13 16. 66 1. 5 4
    5 125 R44 229 193. 68 7.92 11. 91 0. 8 3 R42 241 190.50 12. 70 19. 84 1.5 4
    6 150 R46 248 211. 14 9. 53 13. 49 1.5 3 R47 279 228.60 12. 70 19.84 1. 5 4
    8 200 R50 318 269.88 11. 13 16. 66 1. 5 4 R51 340 279.40 14. 27 23.01 1.5 5
    10 250 R54 371 323.85 11. 13 16. 66 1.5 4 R55 425 342. 90 17.48 30. 18 2.4 6
    12 300 R58 438 381.00 14. 27 23. 01 1.5 5 R60 495 406.40 17.48 33. 32 2.4 8
    14 350 R63 489 419. 10 15.88 26. 97 2.4 6 — — — — — — —
    16 400 R67 546 469. 90 17.48 30. 18 2.4 8
    18 450 R71 613 533.40 17.48 30. 18 2.4 8 — — — — — — —
    20 500 R75 673 584.20 17.48 33.32 2.4 10
    24 600 R79 794 692.15 20. 62 36. 53 2.4 11 — — — — — — —


    公稱
    尺寸    		 鋼管
    外徑
    A/mm    		 連接尺寸 密封面 直徑 X/mm 法蘭
    厚度
    C/mm    		 法蘭
    高度
    H/mm    		 法蘭
    頸部
    直徑
    N/
    mm    		 法蘭
    內徑
    Bm\n / mm    		 r,/
    mm    		 ri!
    mm    		 對焊環
    高度
    h/mm
        法蘭
    外徑
    D/mm    		 螺栓孔 中心圓 直徑 K/mm 螺栓孔
    直徑
    L/mm    		 螺栓
    NPS DN         數量 ”/個 螺紋
    規格
    1/2 15 21.3 90 60. 3 16 4 M14 34. 9 11.2 16 30 22. 9 3 3 50
    3/4 20 26. 9 100 69. 9 16 4 M14 42. 9 12. 7 16 38 28.2 3 3 50
    1 25 33. 7 110 79.4 16 4 M14 50. 8 14. 3 17 49 34. 9 3 3 50
    1K 32 42. 4 115 88. 9 16 4 M14 63. 5 15. 9 21 59 43. 7 5 5 50
    1^ 40 48. 3 125 98.4 16 4 M14 73. 0 17. 5 22 65 50. 0 6 6 50
    2 50 60. 3 150 120. 7 19 4 M16 92. 1 19. 1 25 78 62. 5 8 8 65
    2% 65 76. 1 180 139. 7 19 4 M16 104. 8 22. 3 29 90 78.5 8 8 65
    3 80 88. 9 190 152.4 19 4 M16 127.0 23. 9 30 108 91.4 10 10 65
    4 100 114. 3 230 190. 5 19 8 M16 157. 2 23. 9 33 135 116. 8 11 11 75
    5 125 139. 7 255 215. 9 22 8 M20 185. 7 23. 9 36 164 144. 4 11 11 75
    6 150 168. 3 280 241. 3 22 8 M20 215.9 25. 4 40 192 171.4 13 13 90
    8 200 219. 1 345 298. 5 22 8 M20 269. 9 28. 6 44 246 222.2 13 13 100
    10 250 273. 0 405 362.0 26 12 M24 323. 8 30.2 49 305 277.4 13 13 125
    12 300 323. 9 485 431. 8 26 12 M24 381.0 31. 8 56 365 328. 2 13 13 150
    14 350 355. 6 535 476. 3 29 12 M27 412. 8 35. 0 79 400 360. 2 13 13 150
    16 400 406. 4 595 539. 8 29 16 M27 469. 9 36. 6 87 457 411. 2 13 13 150
    18 450 457 635 577. 9 32 16 M30 533. 4 39. 7 97 505 462. 3 13 13 150
    20 500 508 700 635. 0 32 20 M30 584. 2 42. 9 103 559 514. 4 13 13 150
    24 600 610 815 749. 3 35 20 M33 692. 2 47. 7 111 663 616. 0 13 13 150


    1) 標記示例
    公稱尺寸NPS 2CKDN 500)、公稱壓力Class 150、突面（RF)對焊環帶頸松套鋼制管法 蘭（HL/W)、管表號Sch40、材料為06Crl9Nil0,其標記為：
    法蘭 NPS 20(或 DN 500)-Class 150 HL/W RF Sch40 06Crl9Nil0 GB/T 9118 公稱尺寸NPS 10(DN 250)、公稱壓力Class 2500、環連接面（RJ)對焊環帶頸松套焊鋼 制管法蘭（HL/W)、管表號Schl60、材料：松套法蘭20、對焊環06Crl7Nil2Mo2,其標記為： 法蘭 NPS 10(或 DN 250)-Class 2500 HL/W RJ Schl60 20/06Crl7Nil2Mo2 GB/T 9118
