對焊法蘭

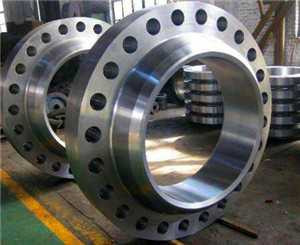

GB9113-2010,整體鋼制法蘭
GB9113-2010整體鋼制管法蘭
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    1范圍
    本標準規定了公稱壓力用PN標記和用Class標記的整體鋼制管法蘭的型式、尺寸和技術要求• 本標準適用于公稱壓力為PN 2.5?PN 400以及Class 150?Class 2500的整體鋼制管法蘭•
    2規范性引用文件
    下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注明日期的引用文件，其隨后所 有的修改單(不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研 究是否可使用這些文件的最新版本•凡是不注明日期的引用文件，其最新版本適用于本標準■
    GB/T 9112鋼制管法蘭類型與參數 GB/T 9124鋼制管法蘭技術條件
    3型式與尺寸 3. 1用PN標記的整體鋼制管法蘭的型式與尺寸
    3. 1. 1用PN標記的整體鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍按表1的規定》
    表1用P>’標記的整體鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍
    密封面
    型式    		 公稱壓力
    PN 2.5 PN 6 PN 10 PN 16 PN 25 PN 40 PN 63 PN 100 PN 160 PN 250 PN 320 PN 400
    平面
    (FF)    		 DN 〗0?DN 2000 DN 10 ? DN 600 —
    突面
    (RF)    		 DN 10 ?DN 2000 DN 10 ? DN 600 DN 10 ? DN 400 DN 10 ? DN 350 DN 10?DN 300 DN 10 ? DN 250 DN 10 ? DN 200
    凹凸面
    (MF)    		 — DN 10 ? DN 2000 DN 10 ? DN 600 DN 10 ? DN 400 DN 10 ? DN 350 DN 10?DN 300 DN 10 ? DN 250 DN 10? DN 200
    榫槽面
    (TG)    		 丨 — DN 10? DN 2000 DN 10 ? DN 600 DN 10? DN 400 DN 10 ? DN 350 DN 10?DN 300 DN 10 ? DN 250 DN 10 ? DN 200
    〇形圈面
    (OSG)    		 — DN 10?DN 2000 DN 10 ? DN 600 —
    環連接面
    (RJ)    		   — DN 15 ? DN 400 DN 15 ? DN 350 DN 15 ? DN 300 DN 15 ? DN 250 DN 15 ? DN 200

    3. 1.2用PN標記的整體鋼制管法蘭的型式應符合圖1?圖6的規定，法蘭密封面尺寸應符合表2和 表3的規定，法蘭其他尺寸應符合表4?表15的規定

    PN 2. 5整體鋼制管法蘭尺寸
      連接尺寸 法蘭
    QS fSF 一    		 法蘭頸
    公稱
    尺寸
    DN    		 法蘭
    外徑
    D/xnm    		 *栓孔
    中心圓
    直徑
    K/mm    		 縲栓孔 » 栓
          直徑
    L/mm    		 數量
    n/個    		 *紋
    規格    		 C/mm N/mm ri mm
    10 75 50 11 4 M10 12 20 4
    15 80 55 11 4 M10 12 26 4
    20 90 65 11 4 M10 14 34 4
    25 100 75 11 4 M10 14 44 4
    32 120 90 14 4 M12 14 54 6
    40 130 100 14 4 Ml 2 14 64 6
    50 140 110 14 4 M12 14 74 6
    65 160 130 14 4 M12 14 94 6
    80 190 150 18 4 M16 16 110 8
    100 210 170 18 4 M16 16 130 8
    125 240 200 18 8 M16 18 160 8
    150 265 225 18 8 M16 18 182 10
    (175)* 295 255 18 8 M16 20 210 10
    200 320 280 18 8 M16 20 238 10
    (225). 345 305 18 8 M16 22 261 10
    250 375 335 18 12 Ml 6 22 284 12
    300 440 395 22 12 M20 22 342 12
    350 490 445 22 12 M20 22 392 12
    400 540 495 22 16 M20 22 442 12
    450 595 550 22 16 M20 22 494 12
    500 645 600 22 20 M20 24 544 12
    600 755 705 26 20 M24 30 642 12
    700 860 810 26 24 M24 30 746 12
    800 975 920 30 24 M27 30 850 12
    900 1 075 1 020 30 24 M27 30 950 12
    1 000 1 175 1 120 30 28 M27 30 1 050 16
    1 200 1 375 1 320 30 32 M27 32 1 264 16
    1 400 1 575 1 520 30 36 M27 38 1 480 16
    1 600 1 790 1 730 30 40 M27 46 1 680 16
    1 800 1 990 1 930 30 44 M27 46 1 878 16
    2 000 2 190 2 130 30 48 M27 50 2 082 16

    PN 6整體鋼制管法蘭尺寸
          連接尺 寸
                  法蘭頸

    公稱 法蘭 蠔栓孔 螺栓孔   栓 法蘭
    尺寸   中心圓       厚度
    DN 外徑 直徑 直徑 數量 «紋 C/mm N/mm r/mm
      D/mm K/mm L/mm ”/個 規格
    10 75 50 11 4 M10 12 20 4
    15 80 55 11   M10 12 26 4
    20 90 65 11   M10 14 34 4
    25 100 75 11 4 M10 14 44 4
    32 120 90 14 4 Ml 2 14 54 6
    40 130 100 14 4 M12 14 64 6
    50 140 110 14 4 Ml 2 14 74 6
    65 160 130 14 4 Ml 2 14 94 6
    80 190 150 18 4 M16 16 110 8
    100 210 170 18 4 Ml 6 16 130 8
    125 240 200 18 8 Ml 6 18 160 8
    150 265 225 18 8 Ml 6 18 182 10
    (175V 295 255 18 8 M16 20 210 10
    200 320 280 18 8 Ml 6 20 238 10
    (225)- 345 305 18 8 Ml 6 22 261 10
    250 375 335 18 12 Ml 6 22 284 12
    300 440 395 22 12 M20 22 342 12
    350 490 445 22 12 M20 22 392 12
    400 540 495 22 16 M20 22 442 12
    450 595 550 22 16 M20 22 494 12
    500 645 600 22 20 M20 24 544 12
    600 755 705 26 20 M24 30 642 12
    700 860 810 26 24 M24 30 746 12
    800 975 920 30 24 M27 30 850 12
    900 1 075 1 020 30 24 M27 34 950 12
    1 000 1 175 1 120 30 28 M27 38 1 050 16
    1 200 1 405 1 340 33 32 M30 42(28) 1 264 16
    1 400 1 630 1 560 36 36 M33 56(32) 1 480 16
    1 600 1 830 1 760 36 40 M33 63(34) 1 680 16
    1 800 2 045 1 970 39 44 M36 69(36) 1 878 16
    2 000 2 265 2 180 42 48 M39 74(38) 2 082 16

    PN10整體鋼制管法蘭尺寸
          連接尺 寸
                  法 f 頸
    公稱 法蘭 蠔栓孔 鏍栓孔 m 栓 法蘭
    尺寸   中心圓 直徑     厚度
    DN 外徑 直徑   數M 蠓紋 C/mm N/ mm r/mm
      D/mm   L/mm n/個 規格
        K/mm
    10 90 60 14 4 M12 16 28 4
    15 95 65 14 4 M12 16 32 4
    20 105 75 14 4 M12 18 40 4
    25 115 85 14 4 M12 18 50 4
    32 140 100 18 4 Ml 6 18 60 6
    40 150 110 18 4 Ml 6 18 70 6
    50 165 125 18 4 M16 18 84 6
    65 185 145 18 8a M16 18 104 6
    80 200 160 18 8 M16 20 120 6
    100 220 180 18 8 M16 20 140 8
    125 250 210 18 8 M16 22 170 8
    150 285 240 22 8 M20 22 190 10
    (175)* 315 270 22 8 M20 24 218 10
    200 340 295 22 8 M20 24 246 10
    (225)e 370 325 22 8 M20 26 272 10
    250 395 350 22 12 M20 26 298 12
    300 445 400 22 12 M20 26 348 12
    350 505 460 22 16 M20 26 408 12
    400 565 515 26 16 M24 26 456 12
    450 615 565 26 20 M24 28 502 12
    500 670 620 26 20 M24 28 559 12
    600 780 725 30 20 M27 34 658 12
    700 895 840 30 24 M27 35(34)b 772 12
    800 1 015 950 33 24 M30 38(36” 876 12
    900 1 115 1 050 33 28 M30 38(38)** 976 12
    1 000 1 230 1 160 36 28 M33 44(38)k 1 080 16
    1 200 1 455 1 380 39 32 M36 55(44)b 1 292 16
    1 400 1 675 1 590 42 36 M39 65(48” 1 496 16
    1 600 1 915 1 820 48 40 M4S 75(52” 1 712 16
    1 800 2 115 2 020 48 44 M45 85(56” 1 910 16
    2 000 2 325 2 230 AS 48 M45 90(60)fc 2 120 16

    PN 25整體鋼制管法蘭尺寸
          連接尺 寸

    公稱 法蘭 *栓孔   螺 栓 法蘭
    尺寸   中心圓 直徑     厚度
    DN 外徑 直徑   數童 蠓紋 C/mm N/mm r/mm
      D/mm   L/ xnm ”/個 規格
        K/mm
    10 90 60 14 4 Ml 2 16 28 4
    15 95 65 14 4 Ml 2 16 32 4
    20 105 75 14 4 M12 18 40 4
    25 115 85 14 4 M12 18 50 4
    32 140 100 18 4 M16 18 60 6
    40 150 110 18 4 M16 18 70 6
    50 165 125 18 4 M16 20 84 6
    65 185 145 18 8 M16 22 104 6
    80 200 160 18 8 M16 24 120 8
    100 235 190 22 8 M20 24 142 8
    125 270 220 26 8 M24 26 162 8
    150 300 250 26 8 M24 28 192 10
    (175” 330 280 26 12 M24 28 217 10
    200 360 310 26 12 M24 30 252 10
    (225)b 395 340 30 12 M27 32 278 10
    250 425 370 30 12 M27 32 304 12
    300 485 430 30 16 M27 34 364 12
    350 555 490 33 16 M30 38 418 12
    400 620 550 36 16 M33 40 472 12
    450 670 600 36 20 M33 46 520 12
    500 730 660 36 20 M33 48 580 12
    600 845 770 39 20 M36 58 684 12
    700 960 875 42 24 M39 60(50)* 780 12
    800 1 085 990 48 24 M45 66(54)a 882 12
    900 1 185 1 090 48 28 M45 70(58)- 982 12
    1 000 1 320 1 210 56 28 M52 74(62)* 1 086 16
    1 200 1 530 1 420 56 32 M52 86(70)* 1 296 16
    1 400 1 755 1 640 62 36 MS6 92(76)a 1 508 16
    1 600 1 975 1 860 62 40 M56 112(84). 1 726 16
    1 800 2 195 2 070 70 44 M64 121(90)* 1 920 16
    2 000 2 425 2 300 70 48 M64 136(96). 2 150 16

     PN 160整體鋼制管法蘭尺寸
    公稱
    尺寸
    DN    		 連接尺寸 法蘭 厚度 C/ mm 法蘭頸
      法蘭
    外徑
    D/mm    		 鰾栓孔
    中心圓
    直徑
    K/mm    		 螺栓孔
    直徑
    L/mm    		 螺 栓
            數fi
    ”/個    		 揲紋
    規格    		   N/mm r/ mm
    10 100 70 14 4 M12 20 40 4
    15 105 75 14 4 M12 20 45 4
    20 130 90 18 4 Ml 6 24 50 4
    25 140 100 18 4 M16 24 61 4
    32 155 110 22 4 M20 28 68 4
    40 170 125 22 4 M20 28 82 4
    50 195 145 26 4 M24 30 96 4
    65 220 170 26 8 M24 34 118 5
    80 230 180 26 8 M24 36 128 5
    100 265 210 30 8 M27 40 150 5
    125 315 250 33 8 M30 44 184 6
    150 355 290 33 12 M30 50 224 6
    200 430 360 36 12 M33 60 288 8
    250 515 430 42 12 M39 68 346 8
    300 585 500 42 16 M3 9 78 414 10


    表16用Class標記的整體鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍
    密封面
    型式    		 公稱壓力
    Class 150 Class 300 Class 600 Class 900 Class 1500 Class 2500
    平面
    (FF)    		 NPS M(DN 15)? NPS 24 (DN 600) —
    突面
    (RF)    		 NPS M(DN 15)?NPS 24(DN 600) NPS K(DN 15)? NPS 12 (DN 300)
    凹凸面
    CMF)    		 — NPS %(DN 15)?NPS 24(DN 600) NPS%(DN 15)? NPS 12(DN 300)
    榫槽面
    (TG)    		 — NPS M(DN 15)?NPS 24(DN 600) NPSK(DN 15〉? NPS 12(DN 300)
    環連接面
    (RJ)    		 NPS 1(DN 25)? NPS 24(DN 600) NPS %(DN 15)?NPS 24(DN 600〉 NPS M(DN 15)? NPS 12(DN 300)
