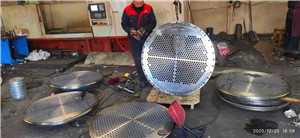

大口徑法蘭

B系列大直法蘭尺寸

材料：不銹鋼碳鋼合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000

在線咨詢

產品詳情

Class

、Class

C〖.ass

、Class

Class

表

3-165

系列

Class

75大直徑鋼制管法蘭尺寸

公稱尺寸		法蘭頸焊端外徑 Aⁿ /mm	連接尺寸					密封面尺寸		法蘭最小厚度 C/mm		對焊法蘭高度 H/ mm	法蘭頸部直徑 N²⁾ / mm	最小半徑 r/ mm	法蘭內徑 B/ mm
公稱尺寸			法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	螺栓		密封面尺寸		法蘭最小厚度 C/mm
NPS	DN		法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	數量 «/個	螺紋規格	突面直徑 R/mm	突面高度 /"mm	對焊、整體法蘭	法蘭蓋
26	650	661. 9	760	723. 9	19	36	M16	705	2	31. 9	31. 9	57	676	8	按用戶規 定或與鋼管內 徑一致
28	700	712. 7	815	774. 7	19	40	M16	756	2	31. 9	31. 9	60	727	8
30	750	763. 5	865	825. 5	19	44	M16	806	2	31. 9	31. 9	64	778	8
32	800	814. 3	915	876. 3	19	48	M16	857	2	33. 5	35. 0	68	829	8
34	850	865. 1	965	927. 1	19	52	M16	908	2	33. 5	36. 6	72	879	8

B系列Class 150大直徑鋼制管法蘭尺寸（GB/T 13402—2010)

公稱尺寸		法蘭頸焊端外徑 A¹ * / mm	連接尺寸					密封面尺寸		法蘭最小厚度 C/mm		對焊法蘭高度 H/ mm	法蘭頸部直徑 N^2>/ mm	最小半徑 r/ mm	法蘭內徑 B/ mm
公稱尺寸			法蘭外徑 D/mm	螺栓孔中心圓直徑 K/ mm	螺栓孔直徑 L/mm	螺栓		密封面尺寸		法蘭最小厚度 C/mm
NPS	DN		法蘭外徑 D/mm	螺栓孔中心圓直徑 K/ mm	螺栓孔直徑 L/mm	數量 w/個	螺紋規格	突面直徑 R/mni	突面高度 /"i /mm	對焊、整體法蘭	法蘭蓋
26	650	661. 9	785	744. 5	22	36	M20	711	2	39. 8	43.0	87	684	10	按用戶規 定或與鋼管內 徑一致
28	700	712. 7	835	795. 3	22	40	M20	762	2	43. 0	46. 2	94	735	10
30	750	763. 5	885	846. 1	22	44	M20	813	2	43. 0	49. 3	98	787	10
32	800	814. 3	940	900. 1	22	48	M20	864	2	44. 6	52. 5	106	840	10
34	850	865. 1	1 005	957.3	26	40	M24	921	2	47. 7	55. 7	109	892	10
36	900	915. 9	1 055	1 009. 6	26	44	M24	972	2	50. 9	57. 3	116	945	10
38	950	968. 2	1 125	1 070.0	29	40	M27	1 022	2	52. 5	62.0	122	997	10

B系列Class 300大直徑鋼制管法蘭尺寸（GB/T 13402--2010)

公稱尺寸		法蘭頸焊端外徑 Aⁿ /mm	連接尺寸					密封面尺寸		法蘭最小厚度 C/mm		對焊法蘭高度 W mm	法蘭頸部直徑 N²⁾/ mm	最小半徑 r/ mm
公稱尺寸			法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	螺栓		密封面尺寸		法蘭最小厚度 C/mm
NPS	DN		法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	數量 «/個	螺紋規格	突面直徑 R/mm	突面高度 /i /mm	對焊、整體法蘭	法蘭蓋
26	650	665. 2	865	803. 3	35	32	M33	737	2	87.4	87.4	143	702	14
28	700	716.0	920	857. 2	35	36	M33	787	2	87. 4	87. 4	148	756	14
30	750	768.4	990	920. 8	39	36	M36	845	2	92. 1	92. 1	156	813	14
32	800	819.2	1 055	977. 9	42	32	M3 9	902	2	101. 6	101. 6	167	864	16
34	850	870. 0	1 110	1 031. 9	42	36	M3 9	953	2	101. 6	101.6	171	918	16
36	900	920. 8	1 170	1 089. 0	45	32	M42	1 010	2	101. 6	101. 6	179	965	16
38	950	971. 6	1 220	1 139.8	45	36	M42	1 060	2	109. 6	J09. 6	191	1 016	16
40	1 000	1 022.4	1 275	1 190.6	45	40	M42	1 114	2	114. 3	114. 3	197	1 067	16

B系列Class 600大直徑鋼制管法蘭尺寸（GB/T 13402—2010)

公稱尺寸		法蘭頸焊端外徑 A^]) /mm	連接尺寸					密封面尺寸		法蘭最小厚度 C/mm		對焊法蘭高度 H/ mm	法蘭頸部直徑 N²⁾/ mm	最小半徑 r/ mm	法蘭內徑 B/ mm
公稱尺寸			法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	螺栓		密封面尺寸		法蘭最小厚度 C/mm
NPS	DN		法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	數量 ”/個	螺紋規格	突面直徑 R/mm	突面高度 ,1 /mm	對焊、整體法蘭	法蘭蓋
26	650	660. 4	890	806. 4	45	28	M42	727	7	111. 2	111. 3	181	698	13	按用戶規 定或與鋼管內 徑一致
28	700	711.2	950	863. 6	48	28	M45	784	7	115. 9	115. 9	190	752	13
30	750	762.0	1 020	927. 1	51	28	M48	841	7	125. 5	127.0	205	806	13
32	800	812.8	1 085	984. 2	55	28	M52	895	7	130. 2	134. 9	216	860	13
34	850	863. 6	1 160	1 054. 1	60	24	M56	953	7	141. 3	144. 2	233	914	14
36	900	914. 4	1 215	1 104.9	60	28	M56	1 010	7	146. 1	150. 9	243	968	14

B系列Class 600大直徑鋼制管法蘭尺寸（GB/T 13402—2010)

公稱尺寸		法蘭頸焊端外徑 A^]) /mm	連接尺寸					密封面尺寸		法蘭最小厚度 C/mm		對焊法蘭高度 H/ mm	法蘭頸部直徑 N²⁾/ mm	最小半徑 r/ mm	法蘭內徑 B/ mm
公稱尺寸			法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	螺栓		密封面尺寸		法蘭最小厚度 C/mm
NPS	DN		法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	數量 ”/個	螺紋規格	突面直徑 R/mm	突面高度 ,1 /mm	對焊、整體法蘭	法蘭蓋
26	650	660. 4	890	806. 4	45	28	M42	727	7	111. 2	111. 3	181	698	13	按用戶規 定或與鋼管內 徑一致
28	700	711.2	950	863. 6	48	28	M45	784	7	115. 9	115. 9	190	752	13
30	750	762.0	1 020	927. 1	51	28	M48	841	7	125. 5	127.0	205	806	13
32	800	812.8	1 085	984. 2	55	28	M52	895	7	130. 2	134. 9	216	860	13
34	850	863. 6	1 160	1 054. 1	60	24	M56	953	7	141. 3	144. 2	233	914	14
36	900	914. 4	1 215	1 104.9	60	28	M56	1 010	7	146. 1	150. 9	243	968	14

10. 大直徑鋼制管法蘭的標記示例如下：
公稱尺寸NPS 30(DN 750)、公稱壓力Class 150、法蘭型式為對焊法蘭（WN)、密封面

形式為突面（RF)、管表號為Sch 40、法蘭系列為B、材料為06Crl9Nil0。其標記為：
法蘭 iNPS30(或 DN 750)-Classl50 WN RF
Sch 40 B 06Crl9Nil0 GB/T 13402
公稱尺寸NPS 36(DN 900)、公稱壓力Class 600、法蘭型式為對焊法蘭（WN)、密封面形式為環連接面（RJ)、管表號為Sch 60、法蘭系列為A、材料為06Crl7Nil2Mo2。其標記為：
法蘭 NPS 36(或 DN 900)-Class 600 WN RJ Sch 60 A
06Crl7Nil2Mo2 GB/T 13402

標志
除了整體式法蘭外，每個法蘭（含法蘭蓋）應采用鋼印、激光等永久性標志的方法，在法蘭的外圓柱表面標出清晰、可見的標志。法蘭的標志內容如下：
10.6.1 制造商名稱或商標；
10.6.2 本標準編號（可不包括年代號）例如：GB/T 13402;
10.6.3 法蘭的類型代號；
10.6.4 公稱尺寸；
10.6.5 公稱壓力；
10.6.6 材料牌號或代號；
10.6.7 合同要求的其他標志內容。
