大口徑法蘭

A系列大直徑,法蘭的尺寸
A系列大直徑法蘭的尺寸
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    A系列大直徑鋼制管法蘭

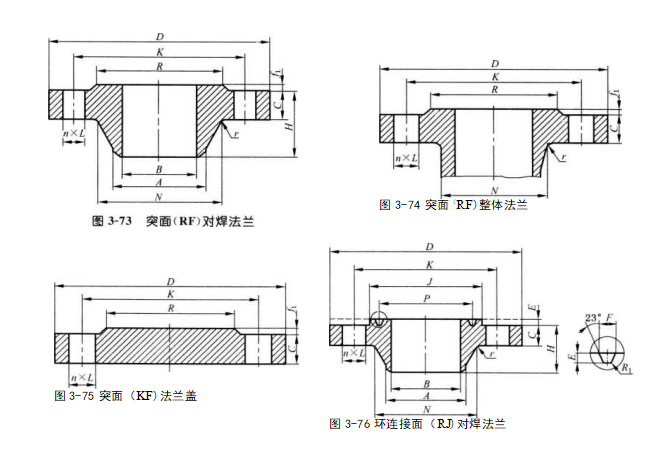

    A系列的法蘭包括突面（RF)對焊法蘭、突面（RF)整體法蘭、突面（RF)法蘭蓋、環連接 面（RJ)對焊法蘭、環連接面（Rj)整體法蘭和環連接面（RJ)法蘭蓋6種。

    A系列大直徑鋼制管法蘭 A系列

    RJ)法蘭蓋6種。

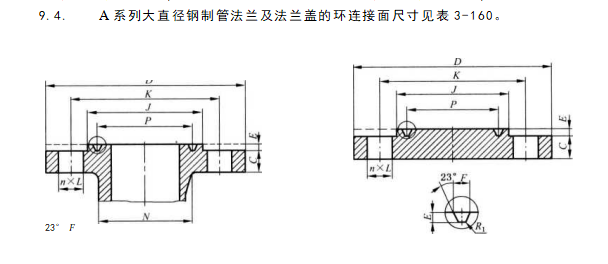

    A系列Class 150、Class 300、Class 600及Class 900大直徑鋼制管法蘭的尺寸見
    公稱壓力 公稱尺寸 環號 節圓直徑 P/mm 深度
    E/mm    		 寬度 F/ mm 底部半徑 ^lmax/mm 凸臺直徑 Jmin/mm
      NPS DN
    Class 300 Class 600 26 650 R93 749. 30 12. 70 19.84 1. 5 810
      28 700 R94 800.10 12. 70 19. 84 1. 5 861
      30 750 R95 857. 25 12. 70 19. 84 1. 5 917
      32 800 R96 914.40 14. 27 23.01 1. 5 984
      34 850 R97 965.20 14. 27 23. 01 1. 5 1 035
      36 900 R98 1 022. 35 14. 27 23. 01 1. 5 1 092
    Class 900 26 650 R100 749. 30 17.48 30. 18 2. 3 832
      28 700 R101 800. 10 17.48 33. 32 2. 3 889
      30 750 R102 857. 25 17. 48 33.32 2. 3 946
      32 800 R103 914.40 17.48 33. 32 2. 3 1 003
      34 850 R104 965. 20 20. 62 36. 53 2. 3 1 067
      36 900 R105 1 022. 35 20. 62 36. 53 2. 3 1 124
    A系列Class 150大直徑鋼制管法蘭尺寸（GB/T 13402—2010

    公稱
    尺寸    		 法蘭頸
    焊端
    外徑
    An/mm    		 連接尺寸 密封面
    尺寸    		 法蘭最小 厚度 C/mm 對焊
    法蘭
    高度
    H/
    mm    		 法蘭
    頸部
    直徑
    N2、/ mm    		 最小
    半徑
    r ! mm
        法蘭
    外徑
    D/mm    		 螺拴孔 中心圓 直徑 K / mm 螺栓孔 直徑 L/mm 螺栓
    NPS DN         數量 «/個 螺紋
    規格    		 突面 直徑 R/mm 突面
    高度
    /•"mm    		 對焊、
    整體
    法蘭    		 法蘭
    蓋
    26 650 660. 4 870 806. 4 35 24 M3 3 749 2 66. 7 66. 7 119 676 10
    28 700 711.2 925 863. 6 35 28 M3 3 800 2 69. 9 69. 9 124 727 11
    30 750 762. 0 985 914. 4 35 28 M33 857 2 73. 1 73. 1 135 781 11
    32 800 812. 8 1 060 977. 9 42 28 M39 914 2 79.4 79. 4 143 832 11
    34 850 863. 6 1 110 1 028. 7 42 32 M39 965 2 81.0 81.0 148 883 13
    36 900 914. 4 1 170 1 085. 8 42 32 M39 1 022 2 88. 9 88. 9 156 933 13
    38 950 965.2 1 240 1 149.4 42 32 M39 1 073 2 85. 8 85.8 156 991 13
    40 1 000 1 016.0 1 290 1 200.2 42 36 M39 1 124 2 88. 9 88. 9 162 1 041 13
    42 1 050 1 066. 8 1 345 1 257.3 42 36 M39 1 194 2 95. 3 95. 3 170 1 092 13
    44 1 100 1 117. 6 1 405 1 314. 4 42 40 M39 1 245 2 100. 1 100. 1 176 1 143 13
    46 1 150 I 168. 4 1 455 1 365. 2 42 40 M3 9 1 295 2 101. 6 101. 6 184 1 197 13
    48 1 200 1 219. 2 1 510 1 422.4 42 44 M39 1 359 2 106. 4 106. 4 191 1 248 13
    50 1 250 1 270.0 1 570 1 479. 6 48 44 M45 1 410 2 109. 6 109. 6 202 1 302 13
    52 1 300 1 320. 8 1 625 1 536. 7 48 44 M45 1 461 2 114. 3 114. 3 208 1 353 13
    54 1 350 1 371. 6 1 685 1 593. 8 48 44 M45 1 511 2 119. 1 119. 1 214 1 403 13
    56 ]400 1 422.4 1 745 1 651. 0 48 48 M45 1 575 2 122. 3 122. 3 227 1 457 13
    58 1 450 1 473. 2 1 805 1 708. 2 48 48 M45 1 626 2 127.0 127.0 233 1 508 13
    60 1 500 1 524.0 1 855 1 759.0 48 52 M45 1 676 2 130. 2 130. 2 238 1 559 13

    A系列Class 300大直徑鋼制管法蘭尺寸（GB/T 13402—2010

    公稱
    尺寸    		 法蘭頸
    焊端
    外徑
    A^/mm    		 連接尺寸 密封面
    尺寸    		 法蘭最小 厚度 C/mm 對焊
    法蘭
    高度
    W
    mm    		 法蘭
    頸部
    直徑
    N 、/ mm    		 最小
    半徑
    r/
    mm
        法蘭
    外徑
    D/mm    		 螺栓孔
    中心圓
    直徑
    K/mm    		 螺栓孔
    直徑
    L/mm    		 螺栓
    NPS DN         數量 w/個 螺紋
    規格    		 突面
    直徑
    R/mm    		 突面 高度 /i /mm 對焊、
    整體
    法蘭    		 法蘭
    蓋
    26 650 660. 4 970 876. 3 45 28 M42 749 2 77. 8 82. 6 183 721 10
    28 700 711.2 1 035 939.8 45 28 M42 800 2 84.2 88. 9 195 775 11
    30 750 762.0 1 090 997.0 48 28 M45 857 2 90.5 93. 7 208 827 11
    32 800 812. 8 1 150 1 054. 1 51 28 M48 914 2 96. 9 98. 5 221 881 11
    34 850 863. 6 】205 1 104. 9 51 28 M48 965 2 100. 1 103. 2 230 937 13
    36 900 914. 4 1 270 1 168.4 55 32 M52 1 022 2 103. 2 109. 6 240 991 13
    38 950 965. 2 1 170 1 092. 2 42 32 M39 1 029 2 106. 4 106. 4 179 994 13
    40 1 000 1 016. 0 1 240 1 155. 7 45 32 M42 1 086 2 112. 8 112.8 192 1 048 13
    42 1 050 1 066.8 1 290 1 206. 5 45 32 M42 1 137 2 117. 5 117. 5 198 1 099 13
    44 1 100 1 117. 6 1 355 1 263. 6 48 32 M45 1 194 2 122. 3 122. 3 205 1 149 13
    46 1 150 1 168.4 1 415 1 320. 8 51 28 M48 1 245 2 127.0 127.0 214 1 203 13
    48 .1 200 1 219. 2 1 465 1 371. 6 51 32 M48 1 302 2 131. 8 131. 8 222 1 254 13
    50 1 250 1 270. 0 1 530 1 428.8 55 32 M52 1 359 2 138. 2 138. 2 230 1 305 13
    52 1 300 1 320. 8 1 580 1 479. 6 55 32 M52 1 410 2 142. 9 142.9 237 1 356 13
    54 1 350 1 371. 6 1 660 1 549. 4 60 28 M56 1 467 2 150. 9 150. 9 251 1 410 13
    56 1 400 1 422.4 1 710 1 600.2 60 28 M56 1 518 2 152. 4 152. 4 259 1 464 13
    58 1 450 1 473. 2 1 760 1 651.0 60 32 M56 1 575 2 157. 2 157. 2 265 1 514 13
    60 1 500 1 524.0 1 810 1 701.8 60 32 M56 1 626 2 162.0 162.0 271 1 565 13
