承插法蘭

用Class標記的,帶頸承插法蘭,尺寸

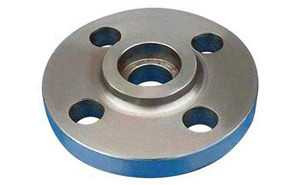

用Class標記的帶頸承插法蘭尺寸
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    用Class標記的帶頸承插焊鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸

    用Class標記的帶頸承插焊鋼制管法蘭的密封面型式及
    適用的公稱壓力和公稱尺寸范圍（GB/T 9117^-2010)
    密封面
    型式    		 公稱壓力
    Class 150 Class 300 Class 600 Class 900 Class 1500
    平面（FF) NPS 1/2(DN 15)～ NPS 3(DN 80) —
    突面（RF) NPS 1/2(DN 15)～NPS 3(DN 80) NPS 1/2(DN 15)～NPS 2%(DN 65)



    密封面
    型式    		 公稱壓力
    ClavSs 150 Class 300 Class 600 Class 900 Class 1 500
    凹凸面（MF) — NPS 1/2(DN 15)～NPS 3(DN 80) NPS 1/2(DN 15)～NPS 2%(DN 65)
    榫槽面(TG) — NPS 1/2(DN 15)～NPS 3(DN 80) NPS 1/2(DN 15)～NPS 2%(DN 65)
    環連接面(RJ) NPS 1(DN 25)～ NPS 3(DN 80) NPS 1/2(DN 15)～NPS 3(DN 80) NPS 1/2(DN 15)～NPS 2%(DN 65)


    用Class標記的帶頸承插焊鋼制管法蘭的型式包括平面、突面、凹凸面、榫槽面及環 連接面5種

    用Class標記的帶頸承插焊鋼制管法蘭的型式包括平面

    Class 150、Class 300、Class 600、Class 900 及 Class 1500 的帶頸承插焊鋼制管法蘭

    用Class標記的突面、凹凸面、榫槽面的法蘭密封面尺寸（GB/T 9117—2010)
    公稱尺寸 X/ /./ /" /" d/ W/ Y/ Z!
    NPS DN mm m m mm mm mm mm mm mm
    1/2 15 34. 9         46 25.4 36. 5 23. 8
    3/4 20 42. 9         54 33. 3 44. 4 31.8
    1 25 50. 8         62 38. 1 52.4 36.5
    1K 32 63. 5 2丨） 72> 7 5 75 47. 6 65. 1 46.0
    VA 40 73.0 84 54.0 74. 6 52. 4
    2 50 92. 1         103 73.0 93. 7 71.4
    23^ 65 104. 8         116 85. 7 106. 4 84. 1
    3 80 127. 0         138 108. 0 128. 6 106. 4
    7.4. 為Class 150和Class 300法蘭的尺寸。
    7.5. 為 Class 600、Class 900、Class 1500 和 Class 2500 法蘭的尺寸。


    公稱尺寸 Class 150 Class 300
    NPS DN 環號 J min P E F   S 環號 J min P E F ^lmax S
    1/2 15 — — — — — — — Rll 50. 5n 34. 14 5. 54 7. 14 0• 8 3
    3/4 20 — — — — — — — R13 63.5 42. 88 6. 35 8. 74 0. 8 4
    1 25 R15 63. 01> 47. 63 6. 35 8. 74 0. 8 4 R16 69. 5" 50. 80 6. 35 8. 74 0. 8 4
      32 R17 72. 5n 57. 15 6. 35 8. 74 0. 8 4 R18 79. 0" 60. 33 6. 35 8. 74 0. 8 4
      40 R19 82. 0n 65.07 6. 35 8. 74 0. 8 4 R20 90. 5 68. 27 6. 35 8.74 0. 8 4
    2 50 R22 101" 82. 55 6. 35 8. 74 0. 8 4 R23 108 82. 55 7. 92 11. 91 0. 8 6
      65 R25 120J) 101. 60 6.35 8. 74 0. 8 4 R26 127 101. 60 7. 92 11. 91 0• 8 6
    3 80 R29 133 114.30 6.35 8. 74 0. 8 4 R31 146 123. 83 7. 92 11. 91 0. 8 6
    公稱尺寸 Class 600 Class 900
    NPS DN 環號 J mm P E F 尺 lmax S 環號 Jmin P E F 尺 lmax S
    1/2 15 R11 50. 5n 34. 14 5. 54 7. 14 0. 8 3 R12 60. 5 39. 67 6. 35 8. 74 0. 8 4
    3/4 20 R13 63. 5 42.88 6. 35 8. 74 0• 8 4 R14 66. 5 44. 45 6.35 8. 74 0. 8 4
    1 25 R16 69.5" 50. 80 6. 35 8. 74 0. 8 4 R16 71. 5 50.80 6. 35 8. 74 0. 8 4
      32 R18 79. 0n 60. 33 6.35 8. 74 0.8 4 R18 81.0 60. 33 6.35 8. 74 0. 8 4
      40 R20 90. 5 68. 27 6. 35 8. 74 0.8 4 R20 92.0 68. 27 6. 35 8.74 0. 8 4
    2 50 R23 108 82. 55 7. 92 11. 91 0. 8 5 R24 124 95. 25 7. 92 11. 91 0. 8 3
      65 R26 127 101.60 7. 92 11. 91 0. 8 5 R27 137 107.95 7. 92 11. 91 0.8 3
    3 80 R31 146 123.83 7.92 11. 91 0. 8 5 R31 156 123.83 7.92 11. 91 0. 8 4
    公稱尺寸 Class 1500
    NPS DN 環號 J min P E F 尺 lmax S
    1/2 15 R12 60. 5 39. 67 6. 35 8. 74 0.8 4
    3/4 20 R14 66. 5 44.45 6. 35 8. 74 0. 8 4
    1 25 R16 71. 5 50. 80 6.35 8. 74 0. 8 4
      32 R18 81. 0 60. 33 6. 35 8. 74 0. 8 4
      40 R20 92.0 68.27 6. 35 8. 74 0. 8 4
    2 50 R24 124 95. 25 7. 92 11. 91 0• 8 3
      65 R27 137 107. 95 7. 92 11.91 0. 8 3

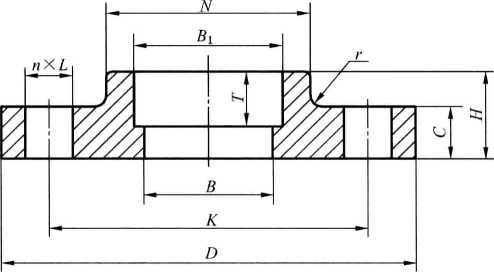

    公稱 鋼管 外徑 A/mm   連接尺 寸   法蘭 法蘭 高度 H/mm 法蘭頸 法蘭
    內徑
    B/mm    		 承插孔
    尺寸   法蘭 螺栓孔
    中心圓
    直徑
    K/mm    		 螺栓孔 螺栓 厚度
    NPS DN   外徑
    D/mm    		   直徑 L/mm 數量
    «/個    		 螺紋
    規格    		 c丨V
    mm    		   N/mm r/mm   B\ / mm T/mm
    1/2 15 21. 3 90 60. 3 16 4 M14 9. 6 14 30   15.8 22.0 10
    3/4 20 26. 9 100 69. 9 16 4 M14 11.2 14 38   20. 9 27. 5 11
    1 25 33. 7 110 79. 4 16 4 M14 12. 7 16 49   26. 6 34. 5 13
      32 42. 2 115 88. 9 16 4 M14 14. 3 19 59 >4 35. 1 43. 5 14
      40 48. 3 125 98. 4 16 4 M14 15. 9 21 65   40. 9 49. 5 16
    2 50 60. 3 150 120. 7 19 4 M16 17.5 24 78   52.5 61. 5 17
      65 76. 1 180 139. 7 19 4 M16 20. 7 27 90   62. 7 77. 5 19
    3 80 88. 9 190 152. 4 19 4 M16 22. 3 29 108   77. 9 90. 5 21

    Class 300帶頸承插焊鋼制管法蘭尺寸（GB/T 9117—2010)
    公稱
    尺寸    		 鋼管 外徑 A/mm 連接尺寸 法蘭
    厚度
    C/mm    		 法蘭 高度 H/mm 法蘭頸 法蘭 內徑 B/mm 承插孔
    法蘭
    外徑
    D/mm    		 螺栓孔 中心圓 直徑 K/mm 螺栓孔 直徑 L/mm 螺栓
    NPS DN 數量
    ”/個    		 螺紋
    規格    		 N/mm r/mm Bi /mm T/mm
    1/2 15 21.3 95 66. 7 16 4 M14 12. 7 21 38 >4 15. 8 22.0 10
    3/4 20 26. 9 115 82. 6 19 4 M16 14. 3 24 48 20. 9 27. 5 11
    1 25 33. 7 125 88. 9 19 4 M16 15. 9 25 54 26. 6 34. 5 13
      32 42.2 135 98. 4 19 4 M16 17. 5 25 64 35. 1 43. 5 14
      40 48. 3 155 114. 3 22 4 M20 19. 1 29 70 40. 9 49. 5 16
    2 50 60. 3 165 127.0 19 8 M16 20. 7 32 84 52. 5 61. 5 17
      65 76. 1 190 149.2 22 8 M20 23.9 37 100 62. 7 77.5 19
    3 80 88. 9 210 168. 3 22 8 M20 27.0 41 117 77. 9 90. 5 21
     Class 600帶頸承插焊鋼制管法蘭尺寸（GB/T 9117—2010)
    公稱
    尺寸    		 鋼管 外徑 A/mm 連接尺寸 法蘭
    厚度
    C/mm    		 法蘭 高度 H/mm 法蘭頸 法蘭
    內徑
    B/mm    		 承插孔
    法蘭
    外徑
    D/mm    		 螺栓孔
    中心圓
    直徑
    K/mm    		 螺栓孔 直徑 L/mm 螺栓
    NPS DN 數量 "/個 螺紋
    規格    		 N/mm r/mm Bi /mm T/ mm
    1/2 15 21. 3 95 66. 7 16 4 M14 14.3 22 38 >4 由用戶
    規定    		 22.0 10
    3/4 20 26.9 115 82. 6 19 4 M16 15. 9 25 48 27.5 11


    1) 標記示例
    公稱尺寸DN 50、公稱壓力PN 25、突面（RF)帶頸承插焊鋼制管法蘭（SW)、材料為 0Crl8Ni9,其標記為：
    法蘭 DN 50-PN 25 SW RF 06Crl9Nil0 GB/T 9117 公稱尺寸NPS3(DN 80)、公稱壓力Class 600、環連接面（RJ)帶頸承插焊鋼制管法蘭 (SW)、管表號Sch80、材料為_06Crl7Nil2Mo2,其標記為:
    法蘭 NPS 3(或 DN 80)Class 600 SW RJ Sch80 06Crl7Nil2Mo2 GB/T 9117
