不銹鋼法蘭

不銹鋼襯里法蘭蓋
不銹鋼襯里法蘭蓋
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情

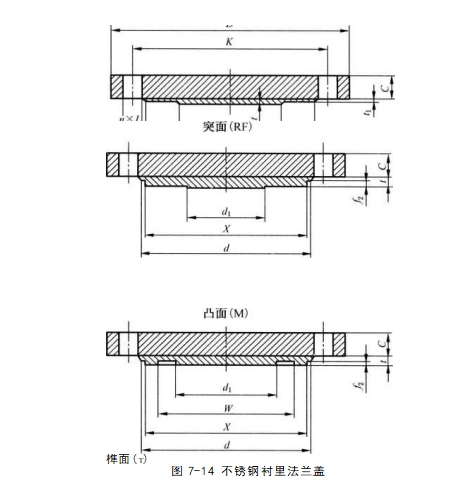

    不銹鋼襯里法蘭蓋（包括PN 6、PN 10、PN 16、PN 25和PN 40共5個壓力等級）的型 式與尺寸

    不銹鋼襯里法蘭蓋（
    公稱
    尺寸
    DN    		 連接尺寸 法蘭 厚度 C/ mm 密封面尺寸 襯里厚度 塞焊孔（突面）
    法蘭
    外徑
    D/mm    		 螺栓孔
    中心圓
    直徑
    K/mm    		 螺栓孔 直徑 L/mm 螺栓孔
    數量 «/個    		 螺栓
    Th    		 d/
    mm    		 dj
    mm    		 突面 中心圓
    直徑
    P/mm    		 孔徑 於/mm 數量 »/個
    //mm t\ /mm
    40 130 100 14 4 M12 14 80 30 3 2     —
    50 140 110 14 4 M12 14 90 45 3 2 —   —
    65 160 130 14 4 M12 14 110 60 3 2 —   —
    80 190 150 18 4 M16 16 128 75 3 2 —   —
    100 210 170 18 4 M16 16 148 95 3 2 —   —
    125 240 200 18 8 M16 18 178 110 3 2   — —
    150 265 225 18 8 M16 18 202 130 3 2 一 15 1
    200 320 280 18 8 M16 20 258 190 4 2   15 1
    250 375 335 18 12 M16 22 312 235 4 2 一 15 1
    300 440 395 22 12 M20 22 365 285 5 3 170 15 4
    350 490 445 22 12 M20 22 415 330 5 3 220 15 4
    400 540 495 22 16 M20 22 465 380 5 3 230 15 4
    450 595 550 22 16 M20 24 520 430 5 3 250 15 4
    500 645 600 22 20 M20 24 570 475 6 4 260 15 7
    600 755 705 26 20 M24 30 670 570 6 4 320 15 7

    表7-65 PN 10不銹鋼襯里法蘭蓋（HG/T 20592—2009)


    公稱
    尺寸
    DN    		 連接尺寸 法蘭 厚度 C/ mm 密封面尺寸 襯里厚度 塞焊孔（突面）
    法蘭 螺栓孔 螺栓孔 螺栓孔 螺栓 d/ dj 突面 凸面 中心圓 孔徑
    ♦/mm    		 數量 "/個
    外徑 中心圓
    直徑    		 直徑 數量   榫面 直徑
      D/mm K/mm L/mm "/個 Th       1/
    mm    		 /./
    mm    		 //
    mm    		 P/mm
    40 150 110 18 4 M16 18 88 30 3 2 10 — — —
    50 165 125 18 4 M16 18 102 45 3 2 10 — — —
    65 185 145 18 8 M16 18 122 60 3 2 10 — — —
    80 200 160 18 8 M16 20 138 75 3 2 10 — — —
    100 220 180 18 8 M16 20 158 95 3 2 10 — — —
    125 250 210 18 8 M16 22 188 110 3 2 10 — — —
    150 285 240 22 8 M20 22 212 130 3 2 10 — 15 1
    200 340 295 22 8 M20 24 268 190 4 2 10 — 15 1
    250 395 350 22 12 M20 26 320 235 4 2 10 — 15 1
    300 445 400 22 12 M20 26 370 285 5 3 10 170 15 4
    350 505 460 22 16 M20 26 430 330 5 3 10 220 15 4
    400 565 515 26 16 M24 26 482 380 5 3 10 230 15 4
    450 615 565 26 20 M24 28 532 430 5 3 10 250 15 4
    500 670 620 26 20 M24 28 585 475 6 4 10 260 15 7
    600 780 725 30 20 M27 34 685 570 6 4 10 320 15 7

    表7-66 PN 16不銹鋼襯里法蘭蓋（HG/T 20592—2009)
      連接尺寸 法蘭
    厚度
    C/mm    		 密封面尺寸 襯里厚度 塞焊孔（突面）
    公稱
    尺寸
    DN    		 法蘭 螺栓孔 螺栓孔 螺栓孔 螺栓 d/ dj 突面 凸面 中心圓 孔徑 彡/mm 數量
    外徑 中心圓
    直徑    		 直徑 數量   榫面 直徑
      D/mm K/mm L/mm "/個 Th     t/
    mm    		 tj
    mm    		 t/
    mm    		 P/mm
    40 150 110 18 4 M16 18 88 30 3 2 10 — — —
    50 165 125 18 4 M16 18 102 45 3 2 10 — — —
    65 185 145 18 8 M16 18 122 60 3 2 10 — — —
    80 200 160 18 8 M16 20 138 75 3 2 10 — — —
    100 220 180 18 8 M16 20 158 95 3 2 10 — — —
    125 250 210 18 8 M16 22 188 110 3 2 10 — — —
    150 285 240 22 8 M20 22 212 130 3 2 10 — 15 1
    200 340 295 22 12 M20 24 268 190 4 2 10 — 15 1
    250 405 355 26 12 M24 26 320 235 4 2 10 — 15 1
    300 460 410 26 12 M24 28 378 285 5 3 10 170 15 4
    350 520 470 26 16 M24 30 428 330 5 3 10 220 15 4
    400 580 525 30 16 M27 32 490 380 5 3 10 230 15 4
    450 640 585 30 20 M27 40 550 430 5 3 10 250 15 4
    500 715 650 33 20 M30 44 610 475 6 4 10 260 15 7
    600 840 770 36 20 M33 54 725 570 6 4 10 320 15 7



    表7-67 PN 25不銹鋼襯里法蘭蓋（HG/T 20592—2009)
    公稱
    尺寸
    DN    		 連接尺寸 法蘭 厚度 CV mm 密封面尺寸 襯里厚度 塞焊孔（突面）
    法蘭
    外徑
    D/mm    		 螺栓孔
    中心圓
    直徑
    K/mm    		 螺栓孔
    直徑
    L/mm    		 螺栓孔 數量 "/個 螺栓
    Th    		 d/
    mm    		 d、l
    mm    		 突面 凸面 中心圓
    直徑
    P/mm    		 孔徑 數量 ”/個
    榫面
    "
    mm    		 t\/
    mm    		 "
    mm
    40 150 110 18 4 M16 18 88 30 3 2 10 — — —
    50 165 125 18 4 M16 20 102 45 3 2 10 — — —
    65 185 145 18 8 M16 22 122 60 3 2 10 — — —
    80 200 160 18 8 M16 24 138 75 3 2 10 — — —
    100 235 190 22 8 M20 24 162 95 3 2 10 — — —
    125 270 220 26 8 M24 26 188 110 3 2 10 ? —
    150 300 250 26 8 M24 28 218 130 3 2 10 ? 15 1
    200 360 310 26 12 M24 30 278 190 4 2 10 — 15 1
    250 425 370 30 12 M27 32 335 235 4 2 10 — 15 1
    300 485 430 30 16 M2 7 34 395 285 5 3 10 170 15 4
    350 555 490 33 16 M30 38 450 330 5 3 10 220 15 4
    400 620 550 36 16 M33 40 505 380 5 3 10 230 15 4
    450 670 600 36 20 M33 46 555 430 5 3 10 250 15 4
    500 730 660 36 20 M33 48 615 475 6 4 10 260 15 7
    600 845 770 39 20 M36X3 58 720 570 6 4 10 320 15 7

    公稱
    尺寸
    DN    		 連接尺寸 法蘭
    厚度
    C/mm    		 密封面尺寸 襯里厚度 塞焊孔（突面）
      法蘭
    外徑
    D/mm    		 螺栓孔
    中心圓
    直徑
    K/mm    		 螺栓孔
    直徑
    L/mm    		 螺栓孔
    數量
    ，"個    		 螺栓
    Th    		   d! dj
    mm    		 突面 凸面 中心圓 直徑 P / mm 孔徑
    彡/mm    		 數量 w/個
                        榫面
                      t/
    mm    		 hi
    mm    		 t/
    mm
    40 150 110 18 4 M16 18 88 30 3 2 10 — — —
    50 165 125 18 4 M16 20 102 45 3 2 10 — — —
    65 185 145 18 8 M16 22 122 60 3 2 10 — — —
    80 200 160 18 8 M16 24 138 75 3 2 10 — — —
    100 235 190 22 8 M20 24 162 95 3 2 10 — — —
    125 270 220 26 8 M24 26 188 110 3 2 10 — — —
    150 300 250 26 8 M24 28 218 130 3 2 10 — 15 1
    200 375 320 30 12 M27 36 285 190 4 2 10 一 15 1
    250 450 385 33 12 M30 38 345 235 4 2 10 — 15 1
    300 515 450 33 16 M30 42 410 285 5 3 10 170 15 4
    350 580 510 36 16 M33 46 465 330 5 3 10 220 15 4
    400 660 585 39 16 M36X3 50 535 380 5 3 10 230 15 4
    450 685 610 39 20 M36X3 57 560 430 5 3 10 250 15 4
    500 755 670 42 20 M39X3 57 615 475 6 4 10 260 15 7
    600 890 795 48 20 M45X3 72 735 570 6 4 10 320 15 7
