外頭蓋側法蘭

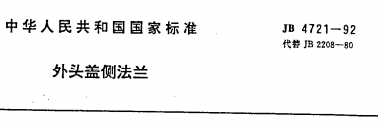

JBT4721-1992外頭蓋側法蘭
材料:不銹鋼 碳鋼 合金鋼
交期:標準法蘭常年現貨
描述:聯系站長免費領取法蘭標準及重量表
規格: DN20-DN3000
在線咨詢
  • 產品詳情
    1主題內容與適用范圍
    本標準規定了浮頭式換熱器、冷凝器用外頭蓋側法蘭(以下簡稱“側法蘭”)的結構型式與系列尺
    _ r
    寸。
    本標準適闬于公稱壓力〇. 6MPa至6* 4MPa,工作溫度高于一Strc至4501C的鋼制側法蘭,
    注:本標準為強制性標準•若使用條件不宜采用本標準時,應按GBiSOt鋼制壓力容器》的法蘭章進行設計•
    引用標準
    JB 4700
    壓力容器法蘭分類與技術條件
    JB 4703 長頸對焊法蘭
    JB 4704 非金屬軟墊片
    JB 4705 纏繞墊片
    JB 4706 金屬包墊片
    JB 4707 等長雙頭螺柱


    3標記、代號及標記示例 3.1標記
    側法蘭類型代號密封面類型代號 公稱直徑,mm 公稱壓力,MPa 標準號
    3.2代號
    側法蘭類型代號按表1的規定。
    表1
    側法蘭類型 代號
    —般法蘭n 側法蘭
    忖環法蘭 側法蘭C
    密封面型式代號按表2的規定.
    表2
    密封面型式 代號
      密封面上不幵水線 p I
    平密封面 密封面上開兩條同心圓水線 PI
      密封面上開同心圓或螺旋線的密紋水縹 PI
    凸密封面 T
    榫密封面 i S

    注:凸密封面和榫密封面分別配JB 4703中的凹密封面和槽密封面,
    3.3標記示例
    公稱壓力1. 6MPa,公稱直徑800mm的襯環榫密封面外頭蓋側法蘭,其標記為:
    側法蘭 C-S 800—1* 6 JB 4721

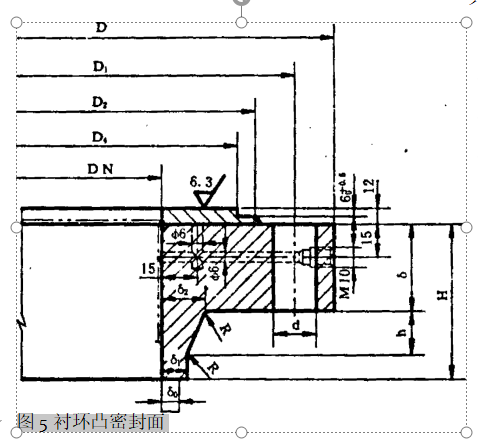

     圖5襯環凸密封面

    4結構型式與尺寸
    各類密封面?zhèn)确ㄌm的結構型式及系列尺寸按圖1至圖6和表3的規定,側法蘭及襯環的質進列于 表4*
    5選用規定
    a
    5.1側法蘭及相匹配的墊片、螺柱、螺母的材料、最大允許工作壓力及技術條件按JB 4700的規定。
    5. 2側法蘭用非金屬軟墊片、纏繞墊片、金屬包墊片分別按】B 4704、JB 4705、JB 4706的規定。
    5- 3側法蘭用等長雙頭螺柱按JB 4707的規定,
