管路法蘭用金屬齒形墊片
JBT88-1994管路法蘭用金屬齒形墊片
材料:不銹鋼 碳鋼 合金鋼
交期:標準法蘭常年現貨
描述:聯系站長免費領取法蘭標準及重量表
規格: DN20-DN3000
在線咨詢
  • 產品詳情
    1主題內容與適用范圍
    本標準規定了鋼制管法蘭用金屬齒形墊片的型式、尺寸和技術要求。
    本標準適用于JB/T 79、JB/T 82中規定的公稱壓力PN為4.0?16.0 MPa的凹凸面整體鑄鋼管法蘭
    和對焊鋼制管法蘭用金屬齒形墊片。
    2引用標準
    GB 711 優質碳素結構鋼熱軋厚鋼板和寬鋼帶 GB 4237 不銹鋼熱軋鋼板
    3墊片的型式和尺寸

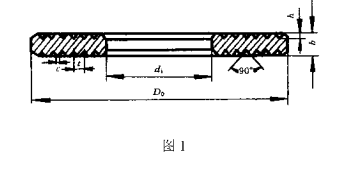

    3.1公稱壓力PN為4.0,6.3,10.0,16.0 MPa的凹凸面管法蘭用金屬齒形墊片的型式按圖1的規定,
    尺寸按表1的規定。
    3. 2公稱壓力PN為20.0 MPa的凹凸面管法蘭用金屬齒形墊片的型式按圖1的規定,尺寸按表2的
    規定。

    公稱通徑 DN 公稱壓力PN 20.0 MPa
      墊片外徑 D0 墊片內徑 d 齒 距 t 齒頂寬度 c 墊片厚度 b 齒 高 h 齒 數 n
    15 27 15 1.5 0.2 3 0.65 4
    20 34 22 1.5 0.2 3 0.65 4
    25 41 26 1.5 0.2 3 0.65 5
    32 49 34 1.5 0.2 3 0.65 5
    40 55 40 1.5 0.2 3 0.65 5
    50 69 51 1.5 0.2 3 0.65 6
    65 96 72 1.5 0.2 3 0.65 8
    80 115 88 1.5 0.2 3 0.65 9
    100 137 105 2 0.3 4 0.85 8
    125 169 133 2 0.3 4 0.85 9
    150 189 153 2 0.3 4 0.85 9
    175 213 177 2 0.3 4 0.85 9
    200 244 204 2 0.3 4 0.85 10
    225 267 227 2 0.3 4 0.85 10
    250 318 258 2 0.3 4 0.85 15


    技術要求
    4.1墊片材料及適用的溫度范圍應符合表3的規定,其他技術要求應符合相應標準的規定。
    表3 mm
    材料名稱 標 準 最高工作溫度軏
    08 或 10 GB 711 450
    0Cr13 GB 4237 540
    0Cr19Ni9 GB 4237 600
    00Cr17Ni12Mo2 GB 4237 450
    4. 2墊片尺寸的極限偏差應符合表4的規定。
      表 4 mm
    墊片內徑4 墊片外徑D。 墊片厚度t
    極限偏差 極限偏差 極限偏差
    +1.0 0 +0.25
    0 -1.0 0



    4. 3金屬齒形墊兩端面平行度誤差為每100 mm直徑長度不得超過0.1 mm 4.4金屬齒形墊齒頂平面的表面粗糙度凡為1.6 um。
    4.5金屬齒形墊應由整塊鋼板制成,不允許拼焊。
    5標記和包裝 5.1墊片應按規格材料分別包裝,交貨時應附有質量檢驗合格證,并用標簽標明5.2條規定的內容。 5. 2標記示例
    公稱通徑100 mm、公稱壓力6.3 MPa、材料為0Cr19Ni9的凹凸面管法蘭用金屬齒形墊片: 齒形墊 100—63 0Crl9Ni9 JB/T 88—1994
    附加說明:
    本標準由機械工業部機械標準化研究所提出。
    本標準由機械工業部機械標準化研究所、北京華光密封件廠起草。 本標準起草人李俊英、葉寶龍、李新華。
