翻邊板式,松套鋼制法蘭
JBT85-1994翻邊板式松套鋼制管法蘭
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    主題內容與適用范圍
    本標準規定了公稱壓力PN為0.25, 0.6 MPa的翻邊板式松套鋼制管法蘭的型式和尺寸。 本標準適用于公稱壓力PN0.25和0.6 MPa的翻邊板式松套鋼制管法蘭。
    2引用標準

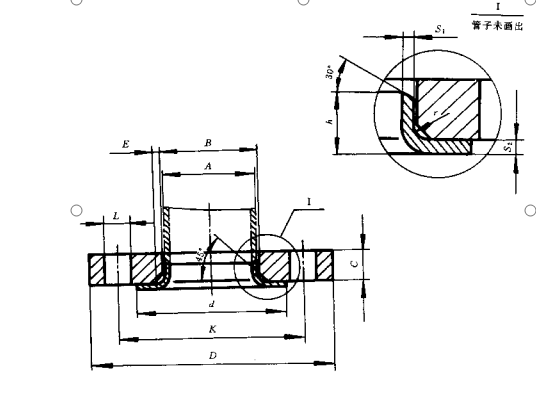

    JB/T 74管路法蘭技術條件 3法蘭的型式和尺寸應符合圖1及表1的規定。



    4法蘭的技術要求按JB/T 74的規定。
    5法蘭的公稱壓力和不同溫度下的最大允許工作壓力按JB/T 74附錄B的規定。
    6標記示例
    公稱通徑300 mm、公稱壓力0.6 MPa、尺寸為系列2的翻邊板式松套鋼制管法蘭: 法蘭 300—6 JB/T 85?1994
    公稱通徑300 mm、公稱壓力0.6 MPa、尺寸為系列1的翻邊板式松套鋼制管法蘭: 法蘭 300—6 (系列 1) JB/T 85?994

    公稱
    通徑
    DN    		 管子
    外徑
    A    		   連 接 尺 寸   法蘭
    厚度
    C    		 法蘭
    內徑
    B    		   翻 邊 環   理論重量kg
    法蘭外徑 D
    系列1/系列2    		 螺栓孔中 心圓直徑 K 螺栓孔直徑 L
    系列1/系列2    		 螺栓、螺柱 d ^1
    min    		 min h
    min    		 r 法蘭 翻邊環
    數量
    n    		 螺紋Th. 系列1/系列2
    10 14 75 50 12 4 M10 10 16 32 1.8 3 9 2 0.30 0.02
    15 18 80 55 12 4 M10 10 20 40 2 3 9 2 0.34 0.03
    20 25 90 65 12 4 M10 10 27 50 2 3 12 2 0.42 0.05
    25 32 100 75 12 4 M10 12 34 60 2 3 15 3 0.61 0.07
    32 38 120 90 14 4 M12 12 41 70 2.6 3.5 15 3 0.88 0.11
    40 45 130 100 14 4 M12 12 48 80 2.6 3.5 17 3 1.02 0.14
    50 57 140 110 14 4 M12 12 60 90 2.6 3.5 23 3 1.13 0.18
    65 73 160 130 14 4 M12 14 80 110 2.6 3.5 23 3 1.59 0.24
    80 89 190/185 150 18 4 M16 14 93 125 3.2 4 23 4 2.10 0.36
    100 108 210/205 170 18 4 M16 14 112 145 3.2 4 28 4 2.66 0.48
    125 133 240/235 200 18 8 M16 14 138 175 3.2 4 30 4 2.90 0.65
    150 159 265/260 225 18 8 M16 16 164 200 3.2 4 30 4 3.76 0.75
    (175) 194 290 255 18 8 M16 18 200 230 3.2 4 30 5 4.61 0.85
    200 219 320/315 280 18 8 M16 18 225 255 3.2 4 30 5 5.11 0.97
    (225) 245 340 305 18 8 M16 20 251 280 4 5 30 5 6.17 1.30
    250 273 375/370 335 18 12 M16 20 279 310 4 5 30 5 6.80 1.50
    300 325 440/435 395 23 12 M20 24 331 362 4 5 35 5 10.85 1.96

    注：①表中系列1法蘭連接尺寸與國標及德國法蘭標準尺寸互換；系列2尺寸與原機標法蘭尺寸互換；新產品設計應優先采用系列1尺寸。
     ②表中列出的法蘭理論重量是指系列2法蘭

    附加說明：
    本標準由機械工業部機械標準化研究所提出并歸口。
    本標準由機械工業部機械標準化研究所、哈爾濱鍋爐廠起草。 本標準主要起草人李俊英、吳禎家。
