JBT84-1994凹凸面對焊環板式松套鋼制管法蘭

材料：不銹鋼碳鋼合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000

產品詳情

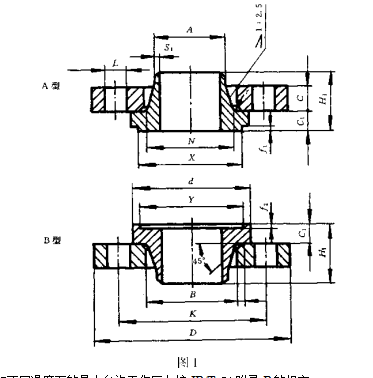

公稱通徑 DN	法蘭焊端外徑 (管子外徑） A		連	接尺寸			法 J1A 厚度 C	法 J1A 內 徑 B				對	焊	環				理論重量		kg
		法蘭外徑 D 系列1/系列2	螺栓孔中心圓直徑 K	螺栓孔直徑 L 系列 1/系列 2	螺栓、螺柱				外徑 d	內 徑 B1	厚度 C1	高度	凸出部分直徑 X	凹下部分直徑 Y	凸凹部分高度深度 f'、f	頸部直徑 Nmax	圓角半徑 r	法 _蘭	A 型焊環	B 型焊環
					數 量 n	螺紋Th. 系列1/ 系列 2
10	14	90	60	14	4	M12	12	32	40	8	10	35	34	35	4	28	2	0.47	0.14	0.12
15	18	95	65	14	4	M12	14	32	45	12	10	35	39	40	4	28	2	0.59	0.17	0.14
20	25	105	75	14	4	M12	14	42	55	18	10	35	50	51	4	38	2	0.74	0.28	0.24
25	32	115	85	14	4	M12	16	48	65	25	12	35	57	58	4	44	2	1.00	0.38	0.35
32	38	140/135	100	18	4	M16	16	54	78	31	12	35	65	66	4	50	2	1.38	0.48	0.44
40	45	150/145	110	18	4	M16	18	62	85	38	14	40	75	76	4	58	2	1.76	0.80	0.64
50	57	165/160	125	18	4	M16	18	76	100	48	14	40	87	88	4	72	2	2.02	0.93	0.88
65	73	185/180	145	18	8	M16	20	96	120	66	16	45	109	110	4	92	2	2.54	1.45	1.34
80	89	200/195	160	18	8	M16	22	108	135	78	18	45	120	121	4	104	2	3.13	1.90	1.84
100	108	235/230	190	23	8	M20	24	132	160	96	18	50	149	150	4.5	128	2	4.50	2.25	2.03
125	133	270	220	26/25	8	M24/M22	28	158	188	120	22	55	175	176	4.5	152	3	6.94	3.57	3.30
150	159	300	250	26/25	8	M24/M22	30	184	218	145	24	55	203	204	4.5	178	3	9.50	4.66	4.44
(175)	194	350	295	30	12	M27	34	226	258	177	26	65	233	234	4.5	220	3	12.50	7.00	6.75
200	219	375	320	30	12	M27	36	246	282	200	26	65	259	260	4.5	240	3	15.20	8.65	8.40
(225)	245	415	355	34	12	M30	40	270	315	226	28	70	286	287	4.5	264	3	20.80	9.57	9.29
250	273	450/445	385	34	12	M30	42	298	345	252	30	75	312	313	4.5	292	3	24.00	13.50	13.20
300	325	515/510	450	34	16	M30	46	360	408	301	34	85	363	364	4.5	354	4	31.70	18.40	18.30
350	377	580/570	510	36/34	16	M33/M30	52	415	465	351	38	90	421	422	5	408	4	43.50	28.30	27.80
400	426	660/655	585	41	16	M36	58	471	535	398	42	105	473	474	5	465	5	89.00	44.30	44.30

附加說明：
本標準由機械工業部機械標準化研究所提出并歸口。
本標準由機械工業部機械標準化研究所、哈爾濱鍋爐廠起草。本標準主要起草人李俊英、吳禎家。
