凸面板式,平焊法蘭
JB/T 81-1994凸面板式平焊鋼制管法蘭
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    主題內容與適用范圍
    本標準規定了公稱壓力PN為0.25、0.6、1.0、1.6、2.5 MPa的凸面板式平焊鋼制管法蘭的型式和
    尺寸。
    本標準適用于公稱壓力PN0.25~2.5 MPa的凸面板式平焊鋼制管法蘭。
    2引用標準

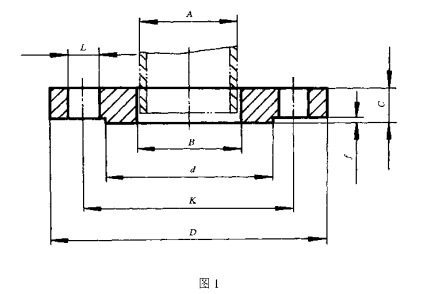

    JB/T 74管路法蘭技術條件 3法蘭的型式和尺寸應符合圖1及表1~表5的規定。
    4法蘭的技術要求按JB/T 74的規定。
    5法蘭的公稱壓力和不同溫度下的最大允許工作壓力按JB/T 74附錄B的規定。
    6標記示例
    公稱通徑100 mm、公稱壓力2.5 MPa、尺寸為系列2的凸面板式平焊鋼制管法蘭: 法蘭 100—25 JB/T 81—1994
    公稱通徑100 mm、公稱壓力2.5 MPa、尺寸為系列1的凸面板式平焊鋼制管法蘭: 法蘭 100—25 (系列 1) JB/T 81—1994
    表1 PN0.25 MPa凸面板式平焊鋼制管法蘭尺寸
    公
    稱
    通
    徑
    DN    		 管
    子
    外
    徑
    A    		   連 接 尺 寸   密封面尺寸 法
    厚
    度
    C    		 法
    JLL
    內
    徑
    B    		 法蘭
    理論
    重量
    kg
    法蘭外徑 D
    系列1/系列2    		 螺栓孔
    中心圓
    直徑
    K    		 螺栓孔
    直徑
    L
    系列 1/系列 2    		 螺栓、螺柱 d f
    數
    量
    n    		 螺紋Th.
    系列1/系列2
    10 14 75 50 12 4 M10 32 2 10 15 0.25
    15 18 80 55 12 4 M10 40 2 10 19 0.29
    20 25 90 65 12 4 M10 50 2 12 26 0.45
    25 32 100 75 12 4 M10 60 2 12 33 0.55
    32 38 120 90 14 4 M12 70 2 12 39 0.80
    40 45 130 100 14 4 M12 80 3 12 46 0.95
    50 57 140 110 14 4 M12 90 3 12 59 1.04
    65 73 160 130 14 4 M12 110 3 14 75 1.43
    80 89 190/185 150 18 4 M16 125 3 14 91 1.95
    100 108 210/205 170 18 4 M16 145 3 14 110 2.20
    125 133 240/235 200 18 8 M16 175 3 14 135 2.78
    150 159 265/260 225 18 8 M16 200 3 16 161 3.49
    (175) 194 290 255 18 8 M16 230 3 16 196 3.86
    200 219 320/315 280 18 8 M16 255 3 18 222 4.88
    (225) 245 340 305 18 8 M16 280 3 20 248 5.93
    250 273 375/370 335 18 12 M16 310 3 22 276 7.32
    300 325 440/435 395 23 12 M20 362 4 22 328 9.40
    350 377 490/485 445 23 12 M20 412 4 22 380 10.5
    400 426 540/535 495 23 16 M20 462 4 22 430 11.7
    450 480 595/590 550 23 16 M20 518 4 24 484 14.9
    500 530 645/640 600 23 16 M20 568 4 24 534 16.2
    600 630 755 705 26/25 20 M24/M22 670 5 24 634 21.3
    700 720 860 810 26/25 24 M24/M22 775 5 26 724 29.9
    800 820 975 920 30 24 M27 880 5 26 824 36.7
    900 920 1075 1020 30 24 M27 980 5 28 924 44.2
    1000 1020 1175 1120 30 28 M27 1080 5 30 1024 52.7
    1200 1220 1375 1320 30 32 M27 1280 5 30 1224 65.9
    1400 1420 1575 1520 30 36 M27 1480 5 32 1424 78.3
    1600 1620 1790/1785 1730 30 40 M27 1690 5 32 1624 94.3

    表3 PN1.0 MPa凸面板式平焊鋼制管法蘭尺寸
    公
    稱
    通
    徑
    DN    		 管
    子
    外
    徑
    A    		   連 接 尺 寸   密封面尺寸 法
    厚
    度
    C    		 法
    JLL
    內
    徑
    B    		 法蘭
    理論
    重量
    kg
    法蘭外徑 D
    系列1/系列2    		 螺栓孔
    中心圓
    直徑
    K    		 螺栓孔
    直徑
    L
    系列 1/系列 2    		 螺栓、螺柱 d f
    數
    量
    n    		 螺紋Th.
    系列1/系列2
    10 14 90 60 14 4 M12 40 2 12 15 0.46
    15 18 95 65 14 4 M12 45 2 12 19 0.51
    20 25 105 75 14 4 M12 55 2 14 26 0.75
    25 32 115 85 14 4 M12 65 2 14 33 0.89
    32 38 140/135 100 18 4 M16 78 2 16 39 1.40
    40 45 150/145 110 18 4 M16 85 3 18 46 1.71
    50 57 165/160 125 18 4 M16 100 3 18 59 2.09
    65 73 185/180 145 18 4 M16 120 3 20 75 2.84
    80 89 200/195 160 18 4 M16 135 3 20 91 3.24
    100 108 220/215 180 18 8 M16 155 3 22 110 4.01
    125 133 250/245 210 18 8 M16 185 3 24 135 5.40
    150 159 285/280 240 23 8 M20 210 3 24 161 6.67
    (175) 194 310 270 23 8 M20 240 3 24 196 7.44
    200 219 340/335 295 23 8 M20 265 3 24 222 8.24
    (225) 245 365 325 23 8 M20 295 3 24 248 9.30
    250 273 395/390 350 23 12 M20 320 3 26 276 10.70
    300 325 445/440 400 23 12 M20 368 4 28 328 12.90
    350 377 505/500 460 23 16 M20 428 4 28 380 16.90
    400 426 565 510 26/25 16 M24/M22 482 4 30 430 21.80
    450 480 615 560 26/25 20 M24/M22 532 4 30 484 24.40
    500 530 670 620 26/25 20 M24/M22 585 4 32 534 27.70
    600 630 780 725 30 20 M27 685 5 36 634 39.40
    附加說明：
    本標準由機械工業部機械標準化研究所提出并歸口。
    本標準由機械工業部機械標準化研究所、哈爾濱鍋爐廠和河北省石油化工高壓管件廠起草。 本標準主要起草人李俊英、吳禎家、張風林。
