1 主題內容與適用范圍
本標準規定了公稱壓力 PN 為 4.0，6.3，10.0 MPa 的榫槽面整體鑄鋼管法蘭的型式和尺寸。
本標準適用于公稱壓力 PN4.0~10.0 MPa 的榫槽面整體鑄鋼管法蘭。
2 引用標準
JB/T 74 管路法蘭 技術條件

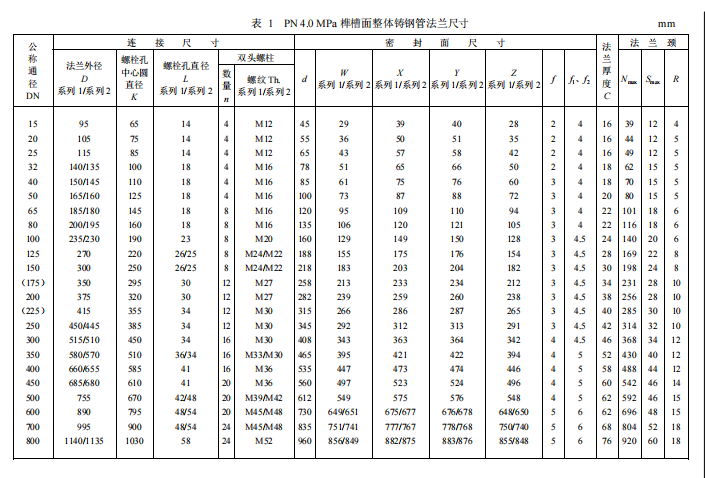

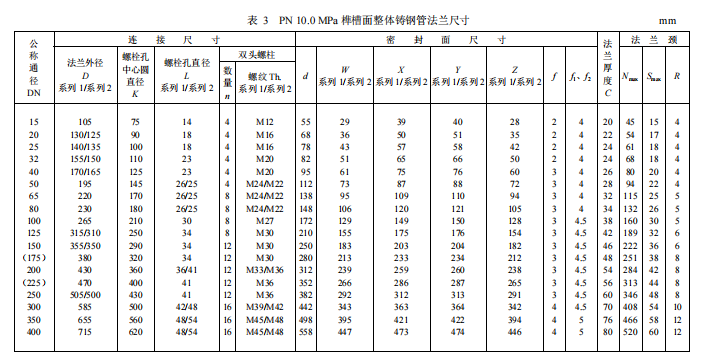

3 法蘭的型式和尺寸應符合圖 1 及表 1~表 3 的規定。
4 法蘭的技術要求按 JB/T 74 的規定。
5 法蘭的公稱壓力和不同溫度下的最大允許工作壓力按 JB/T 74 附錄 B 的規定。
附加說明：
本標準由機械工業部機械標準化研究所提出并歸口。
本標準由機械工業部機械標準化研究所、哈爾濱鍋爐廠起草。
本標準主要起草人李俊英、吳禎家
