《鋼制管法蘭》國家標準介紹
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
-

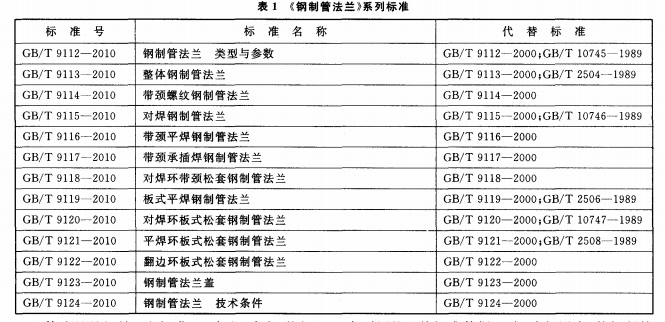

GB／T 9112～9124～ 2O1O《鋼 制 管 法 蘭 》系 列 質 量監 督檢 驗檢 疫總 局 、國 家標 準 化 管理 委 員會 批 國家標 準是 根 據 國家 標 準 化 管 理 委 員 會 下 達 的 國 準發布 ，2011年 1O月 1日正 式實 施 。
管法 蘭 是 機 械 、石 油 、化 工 、水 電 、冶 金 、紡 織 、 制 藥及 核 電等 行 業 管 道 系 統 中 應 用 最 廣 的 一 種 可 拆 連接 件 ，其 作 用 是 借 助 連 接 螺 栓 壓 緊 密封 墊 片 ， 使墊 片 在螺 栓 壓 緊 力 的作 用 下 發 生 彈 性 變 形 或 塑 性 變形 ，以便 填 塞 住 法 蘭 密 封 面 間 的 間 隙 ，達 到 密 封 的 目的 。
GB／T 9112～ 9124- 2010《鋼 制 管 法 蘭 》系 列 標 準 主要是 按照 ASMEB16．5—2o09《管 法 蘭 和法 蘭管件 (NPS 1／2～ NPS24)》及 EN 1092—1：2007 《法蘭 及其連 接 管道 、閥 門、管 配 件及 附件用 圓形 法 蘭 ，PN標 識 第 1部 分 ：鋼 制 法 蘭 》標 準 進 行 修 訂 的。
此次修訂的幾個原則及修訂 的主要內容如下 ：
1．由于鋼制管法蘭標準是涉及設備 、管道連接 和互換 的基 礎 標 準 ，因此 ，法 蘭 的尺 寸 數 據 盡 可 能與引用的國外標準數據一致 ，確保 國內、外鋼制管 法 蘭具 有更 好 的連接性 和互 換性 。
2．Class系列 的大 直徑 法蘭 (即 ASMEB16．47 標 準 的內容 )沒 有 納 入 本 系 列 標 準 ，因 為我 國 已經 有 大 直徑 鋼 制 管 法蘭 標 準 (GB／T 13402- 2010(大 直 徑鋼 制管 法蘭 》，2011年 1O月 1日正 式實 施 )。
3．將 原 船 用 法 蘭 國 家 標 準 與 GB／T 9l12～ 9124標準合并為一套標準。
4．對法蘭厚度等尺寸數據進行了全面修改 。
5．將 PN標 記 的法 蘭 公 稱 尺 寸 范 圍 從 原 來 的 DN 1O～DN 3000擴 大到 DN 1O～DN 4000。
6．將 PN 標記 的法 蘭 公 稱 壓 力 范 圍從 原 來 的 PN 2．5～PN 160擴 大到 PN 2．5～PN 400。
7．PN 標記 的法 蘭增加 了 O 形圈 密封 面型式 。
8．增加 了法 蘭類 型 ，例 如 ：增 加 了沖 壓環 松 套法 蘭 。
9．對 鋼 管外 徑尺 寸進 行 了補 充 和修訂 。
1O．對法 蘭 的尺 寸公 差進 行 了全 面 的修 改 。
11．根據我 國的實 際使用要求 ，PN標 記的法 蘭 增加 了環連 接 面型式 。
12．對 Class標 記法 蘭 的材 料選 用及 壓力 一溫度 額定 值 進行 了全 面 的修 訂.
13．增 加 了 PN 標 記 法 蘭 的 參 考 質 量 ；根 據計 算 ，增 加 了 Class標 記法 蘭 的參 考 質量 。

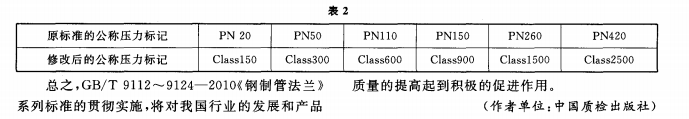

14．根 據 ASME B16．5標 準 ，將原 標 準 中屬 于 美洲 體 系 (Class系列 )的法 蘭公 稱 壓 力 標記 按 表 2 進行 了修 改 ，壓力 級 的表述 與 ASMEB16．5標 準一 致 。
