墊片的尺寸和適用范圍

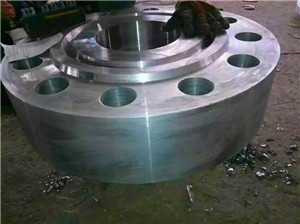

材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000

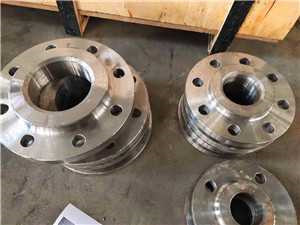

在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
根據各種墊片的結構、材料和實際密封性能以及與其相配合的法蘭結構型式、主要參數和密封 面型式，確定了本標準六種墊片的適用范圍。
3. 管法蘭用墊片(PN系列）的適用范圍見HG/T 20614—2009附錄A的表A. 0.3。
4. 管法蘭用墊片(Class系列）的適用范圍見HG/T 20635?2009附錄A的表A. 0. 3。
本次修訂與1997版相比，增加了纏繞墊C型（帶對中環型）和D型（帶內環和對中環型） Class2500的尺寸，以適應用戶的訂貨要求。
擴大了齒形墊的公稱壓力范圍，為ClaSS150～CUSs2500,并增加用于榫面/槽面和凹面/凸面法 蘭的A型(基本型）（Class300～Classl500)。補充了大直徑法蘭用金屬環墊尺寸(Class系列）。
需注意的是，除金屬包覆墊外，墊片的外徑到緊固件，而不是到螺栓孔邊緣。
5. 墊片的最大<^XT)值。
墊片的使用壓力和使用溫度之間存在一定的關系。一般，使用溫度升髙，墊片的許用工作壓力 降低。墊片的使用不應超過HG/T 20614—2009或HG/T 20635—2009中規定的最大（pXT)值， 且不推薦墊片在其最大(PXT)值附近使用。也有采用縱坐標為使用壓力，橫坐標為使用溫度的曲 線表示墊片的使用壓力和使用溫度之間的關系，稱為墊片的尹:T圖。
非石棉纖維橡膠板、填充改性聚四氟乙烯板墊片的尹T圖可參考HG/T 20614—2009附錄A 的圖 A. 0. 4-1 和圖 A. 0. 4-2。 ,
6. 聚四氟乙烯包覆墊。
聚四氟乙烯包覆墊包括A型（剖切型）、B型（機加工型）及C型（折包型）。A型和B型適用于 公稱尺寸小于或等于DN500，C型可用于公稱尺寸大于或等于DN350。推薦選用B,型。
A型和B型的聚四氟乙烯包覆層均由筒料切制的環片料制成。A型由1mm厚的環狀片料，沿 環外側面中心切開后嵌人芯材，適用的嵌人物厚度為1.5～2mm。B型對嵌人物厚度沒有限制，且內 徑處的壁厚可以適當加厚以得到2～3mm厚的耐沖刷、耐腐蝕防護層。內徑可以與法蘭內徑做到一 樣，有利于防止流體在法蘭密封面連接處產生渦流，這種型式的缺點為聚四氟乙烯包覆層制造加工 時的材料利用率較低。
C型采用筒料切削制成0.5tnm厚的聚四氟乙烯帶料，折包在芯材上，這種型式對芯材料的厚度 和墊片尺寸沒有限制，但存在帶料始端和終端的重疊拼接，制造工藝應保證拼接處有適當?shù)倪B接強 度和平滑過渡。
由于原材料和制邊方法的不同，A型和B型適用于較小尺寸的墊片，C型雖可制成很大尺寸的 墊片，但由于總是存在一處拼接結構，因此密封性能不如A型和B型。
