管法蘭用非金屬聚四氟乙烯包覆墊片
GBT13404-2008管法蘭用非金屬聚四氟乙烯包覆墊片
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    本標準代替GB/T 13404—1992《管法蘭用聚四氟乙烯包覆墊片》。
    本標準與GB/T 13404—1992相比主要變化如下：
    ——修改了標準名稱、適用范圍、型式代號；
    —將尺寸按PN系列和Class系列分別編排，刪除了墊片內徑D2尺寸,修改了部分內徑尺寸，修 改了尺寸偏差；
    ——修改了墊片的使用溫度，明確了對使用溫度的要求；
    ——夾嵌層材料增加了非石棉纖維橡膠板和橡膠板，補充了常用夾嵌層材料代號和推薦使用溫度； ——性能試驗溫度由25 °C改為18 °C?28 °C(室溫），試驗樣品改為89X132X3(mm) B型；
    ——增加了聚四氟乙烯包覆非石棉纖維橡膠墊和聚四氟乙烯包覆橡膠墊的性能指標；修改了聚四 氟乙烯包覆石棉橡膠墊片的壓縮率指標；
    ——完善了標準結構，增加第5章、第6章和第7章的技術內容。
    本標準由中國機械工業聯合會提出。
    本標準由全國管路附件標準化技術委員會歸口。
    本標準起草單位:浙江國泰密封材料股份有限公司、中機生產力促進中心、寧波信遠工業器材有限 公司、寧波天生密封件有限公司、華東理工大學。
    本標準主要起草人:吳益民、李俊英、袁奕琳、勵行根、蔡仁良、孫錦龍、馮峰、林劍紅。
    本標準所代替標準的歷次版本發布情況為：
    ——GB/T 13404—1992。


    1范圍
    本標準規定了管法蘭用非金屬聚四氟乙烯包覆墊片（以下簡稱墊片）的型式與尺寸，要求，標記，檢 驗，標志、包裝和貯運。
    本標準適用于公稱尺寸DN10?DN600,公稱壓力PN6?PN63和公稱尺寸NPS1/2?NPS24,公稱 壓力ClaSS150、ClasS300的突面法蘭用非金屬聚四氟乙烯包覆墊片。
    2規范性引用文件
    下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有 的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究 是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
    GB/T 191 包裝儲運圖示標志（GB/T 191—2008，ISO 780:1997，MOD)
    GB/T 3985石棉橡膠板 GB/T 5574工業用橡膠板
    GB/T 9129管法蘭用非金屬平墊片技術條件(GB/T 9129—2003,ISO 7483:1991,NEQ)
    GB/T 12385—2008管法蘭用墊片密封性能試驗方法 GB/T 12621—2008管法蘭用墊片應力松弛試驗方法 GB/T 12622—2008管法蘭用墊片壓縮率及回彈率試驗方法 QB/T 3624聚四氟乙烯管材 QB/T 3625聚四氟乙烯板材.

    公稱壓力用PN標記的管法蘭用墊片尺寸見表1。
    表1用PN標記的管法蘭用墊片尺寸 單位為毫米

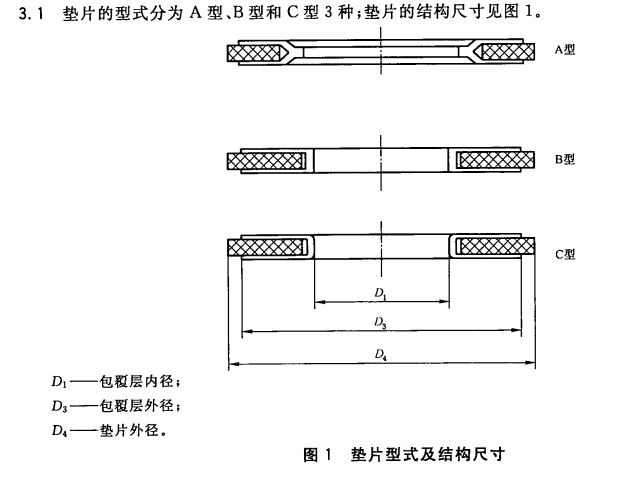

    公稱尺寸 DN 包®層內徑 Di 包«層外徑 墊片外徑 墊片型式
    PN6 PN10 PN16 PN25 PN40 PN63
    10 18 36 39 46 46 46 46 56 A型和B型
    15 22 40 44 51 51 51 51 61
    20 27 50 54 61 61 61 61 72
    25 34 60 64 71 71 71 71 82
    32 43 70 76 82 82 82 82 88
    40 49 80 86 92 92 92 92 103
    50 61 92 96 107 107 107 107 113
    65 77 110 116 127 127 127 127 138
    80 89 126 132 142 142 142 142 148
    100 115 151 152 162 162 168 168 174
    125 HI 178 182 192 192 194 194 210
    150 169 206 207 218 218 224 224 247
    200 220 260 262 273 273 284 290 309 A型、B型 和C型
    250 273 314 317 328 329 340 352 364
    300 324 365 373 378 384 400 417 424
    350 356 412 423 438 444 457 474 486
    400 407 469 473 489 495 514 546 543 C型
    450 458 528 528 539 555 564 571 —
    500 508 578 578 594 617 624 628 —
    600 610 679 679 695 734 731 747 —
    公稱壓力用Class標記的管法蘭用墊片尺寸見表2。
    表2用Class標記的管法蘭用墊片尺寸 單位為毫米
    公稱尺寸 包覆層內徑 Di 包B層外徑
    d3    		 墊片外徑d4 墊片型式
    NPS DN Classl50(PN20) Class300(PN50)
    1/2 15 22 40 47.5 54.0 A型和B型
    3/4 20 27 50 57.0 66.5
    1 25 34 60 66.5 73.0
      32 43 70 76.0 82.5
    l 40 49 80 85.5 95.0
    2 50 61 92 104.5 111.0
    2 65 73 110 124.0 130.0


    常用夾嵌層材料的代號和推薦使用溫度
    材料名稱 高壓石棉橡膠板 中壓石棉橡膠板 5110非石棉橡膠板 氟橡膠板 丁腈橡膠板 三元乙丙橡膠板
    材料代號 XB450 XB350 NASB 5110 FKM NBR EPDM
    推薦使用溫度/"C <450 <350 <200 <220 <110 <200


    墊片包覆層用聚四氟乙烯管材應符合QB/T 3624的規定，聚四氟乙烯板材應符合QB/T 3625 的規定，聚四氟乙烯包覆層的厚度為〇. 5 nun,嵌入物的厚度為2. 0 mm,顧客另有要求時由供需雙方協 商確定。
    4. 1.3墊片用的非石棉橡膠板應符合GB/T 9129的規定。
    4. 1.4墊片用的橡膠板應符合GB/T 5574的規定。
    4.1.5墊片用的石棉橡膠板應符合GB/T 3985的規定。
    4. 1.6墊片用的其他夾嵌層材料應符合相關標準的要求。
    警告:對含有石棉的材料須遵守法律、法規的規定，在使用這些含石棉材料時要采取預防措施，以確 保不會對健康造成危害。
    4. 2外觀質量
    墊片表面應平整、光滑、無翹曲變形，厚度均勻，不得有孔眼、皺折及夾渣等缺陷。
    4.3尺寸偏差
    4.3.1公稱壓力用PN標記的墊片尺寸偏差應符合表4的規定。
