您當前的位置： 主頁 > 法蘭標準大全 >

法蘭標準大全

凸面,整體,鑄鋼法蘭

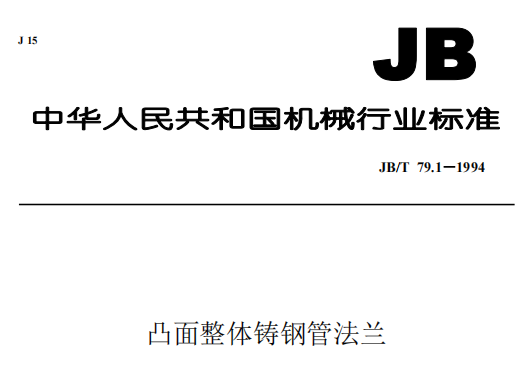

JBT79.1-1994凸面整體鑄鋼管法蘭
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    1、主題內容與適用范圍

    本標準規定了公稱壓力PN為1.6, 2.5, 4.0 MPa的凸面整體鑄鋼管法蘭的型式和尺寸。 本標準適用于公稱壓力PN1.6~4.0 MPa的凸面整體鑄鋼管法蘭。

    2、引用標準

    TO/T 74管路法蘭技術條件。

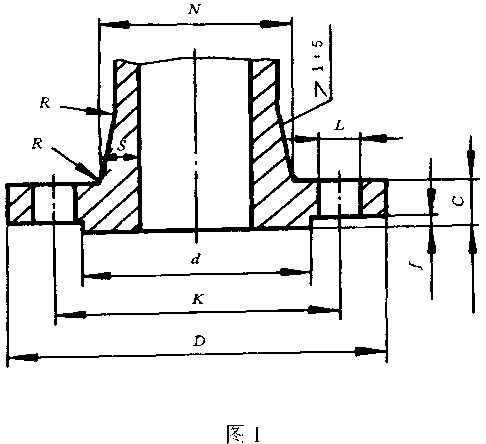

    3、法蘭的型式和尺寸應符合圖1及表1?表3的規定。

    法蘭的示意圖


    4、法蘭的技術要求按JB/T 74的規定。

    公
    稱
    通
    徑
    DN    		 連接尺寸 密封面尺寸 法
    厚
    度
    C    		 法蘭頸
      法蘭外徑 D
    系列1/系列2    		 螺栓孔
    中心圓
    直徑
    K    		 螺栓孔
    直徑
    L
    系列 1/系列 2    		 螺栓、螺柱 d f   N祖 ^"max R
            數
    量
    n    		 螺紋Th.
    系列1/系列2
    15 95 65 14 4 M12 45 2 14 39 12 4
    20 105 75 14 4 M12 55 2 14 44 12 4
    25 115 85 14 4 M12 65 2 14 49 12 4
    32 140/135 100 18 4 M16 78 2 16 56 12 4
    40 150/145 110 18 4 M16 85 3 16 64 12 4
    50 165/160 125 18 4 M16 100 3 16 74 12 5
    65 185/180 145 18 4 M16 120 3 18 95 15 5
    80 200/195 160 18 8 M16 135 3 20 110 15 5
    100 220/215 180 18 8 M16 155 3 20 130 15 5
    125 250/245 210 18 8 M16 185 3 22 161 18 6
    150 285/280 240 23 8 M20 210 3 24 186 18 6
    (175) 310 270 23 8 M20 240 3 26 215 20 6
    200 340/335 295 23 12 M20 265 3 26 240 20 6
    (225) 365 325 23 12 M20 295 3 26 269 22 6
    250 405 355 26/25 12 M24/M22 320 3 30 298 24 8
    300 460 410 26/25 12 M24/M22 375 4 30 348 24 8
    350 520 470 26/25 16 M24/M22 435 4 34 402 26 8
    400 580 525 30 16 M27 485 4 36 456 28 10
    450 640 585 30 20 M27 545 4 40 510 30 10
    500 715/705 650 34 20 M30 608 4 44 564 32 10
    600 840 770 36/41 20 M33/M36 718 5 48 672 36 10
    700 910 840 36/41 24 M33/M36 788 5 50 776 38 12
    800 1025/1020 950 41 24 M36 898 5 52 880 40 12
    900 1125/1120 1050 41 28 M36 998 5 54 984 42 12
    1000 1255 1170 42/48 28 M39/M42 1110 5 56 1084 42 12
    1200 1485 1390 48/54 32 M45/M48 1325 5 58 1288 44 15
    1400 1685 1590 48/54 36 M45/M48 1525 5 60 1492 46 15
    1600 1930 1820 58 40 M52 1750 5 68 1704 52 18
