整體法蘭尺寸

更新時間??2021-05-24 12:14 閱讀
 滄州信益法蘭，專業生產法蘭，可以提供給您優質的產品，在本站您可以找到，任何法蘭的尺寸，找不到可以聯系站長，免費給大家提供相關的數據。

GB/T 9113～9123—2010《鋼制管法蘭》系列標準規定了整體法蘭、帶頸螺紋法蘭、對 焊法蘭、帶頸平焊法蘭、帶頸承插焊法蘭、對焊環帶頸松套法蘭、板式平焊法蘭、對焊環板 式松套法蘭、平焊環板式松套法蘭、翻邊環板式松套法蘭及法蘭蓋等11種結構型式的鋼 制管法蘭尺寸，而每種結構型式的法蘭又同時包括公稱壓力用PN標記和用Class標記的 兩種管法蘭型式與尺寸。

公稱壓力用PN標記的含義是，PN后緊跟的壓力數值系以bar 為單位，例如PN 2.5的法蘭系指法蘭公稱壓力PN為2. 5bar;與之相適應的公稱尺寸標 記DN后跟的數值系以mm為單位（本書所有表格中出現的DN均不再標注單位），例如 DN 10的法蘭系指其公稱尺寸DN為10 mm。

公稱壓力用Class標記的含義是，Class后 緊跟的壓力數值系以psi(即丨b/in2磅/平方英寸）為單位，例如Class 150的法蘭系指該法 蘭的公稱壓力為150 psi(即lb/in2);與之相適應的公稱尺寸標記NPS后跟的數值系以in (英寸）為單位（本書所有表格中出現的NPS均不再標注單位），例如NPS 1/2的法蘭系指 其公稱尺寸NPS為1/2 in。

用PN標記的整體鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍.
密封面
型式		 公稱壓力
  PN 2. 5 PN 6 PN 10PN 16PN 25 PN 40 PN 63 PN 100 PN 160 PN 250 PN 320 PN 400
平面
(FF)		 DN 10 ～DN 2000 DN 10 ～ DN 600 —
突面
(RF)		 DN 10～DN 2000 DN 10 ～ DN 600 DN 10 ～ DN 400 DN 10 ～ DN 350 DN 10 ～DN 300 DN 10～ DN 250 DN 10～ DN 200
凹凸面
(MF)		 — DN 10 ～DN 2000 DN 10 ～ DN 600 DN 10 ～ DN 400 DN 10 ～ DN 350 DN 10 ～DN 300 DN 10 ～ DN 250 DN 10 ～ DN 200
榫槽面
(TG)		 — DN 10～DN 2000 DN 10 ～ DN 600 DN 10 ～ DN 400 DN 10 ～ DN 350 DN 10 ～DN 300 DN 10 ～ DN 250 DN 10 ～ DN 200
()形 圈面
(OSG)		 — DN 10 ～DN 2000 DN 10 ～ DN 600 —
環連
接面
(RJ)		 — DN 15 ～ DN 400 DN 15 ～ DN 350 DN 15 ～ DN 300 DN 15 ～ DN 250 DN 15 ～ DN 200


用PN標記的整體鋼制管法蘭的型式包括平面、突面、凹凸面、榫槽面、〇形圈面及環連接面6種.

用PN標記的法蘭密封面尺寸

PN 2. 5、PN 6、PN 10、PN 16、PN 25、PN 40、PN 63、PN 100、PN 160、PN 250、 PN 320及PN 400的整體鋼制管法蘭尺寸

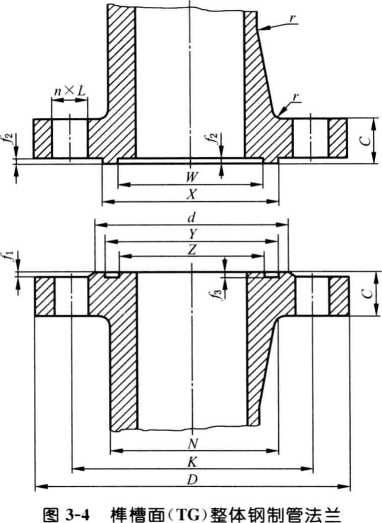

整體法蘭的示意圖


                                                                                                   整體法蘭的尺寸表：
公稱
尺寸
DN		 PN 63 PN 100 PN 160
Jmin P E F -^lmax S ?min P E F -^1 max S J ? P E F 尺 Imax S
15 55 35 6. 5 9 0. 8 5 55 35 6. 5 9 0. 8 5 58 35 6. 5 9 0. 8 5
20 68 45 6. 5 9 0• 8 5 68 45 6. 5 9 0. 8 5 70 45 6. 5 9 0. 8 5
25 78 50 6. 5 9 0.8 5 78 50 6. 5 9 0.8 5 80 50 6. 5 9 0. 8 5
32 86 65 6. 5 9 0.8 5 86 65 6. 5 9 0. 8 5 86 65 6. 5 9 0.8 5
40 102 75 6.5 9 0.8 5 102 75 6. 5 9 0. 8 5 102 75 6.5 9 0.8 5
50 112 85 8 12 0.8 7 116 85 8 12 0. 8 7 118 95 8 12 0.8 7
65 136 110 8 12 0• 8 7 140 110 8 12 0. 8 7 142 110 8 12 0. 8 7
80 146 115 8 12 0. 8 7 150 115 8 12 0. 8 7 152 130 8 12 0. 8 7
100 172 145 8 12 0.8 7 176 145 8 12 0. 8 7 178 160 8 12 0• 8 7
125 208 175 8 12 0.8 7 212 175 8 12 0. 8 7 215 190 8 12 0.8 7
150 245 205 8 12 0. 8 7 250 205 8 12 0.8 7 255 205 10 14 0. 8 9
200 306 265 8 12 0. 8 7 312 265 8 12 0. 8 7 322 275 11 17 0.8 8
250 362 320 8 12 0. 8 7 376 320 8 12 0. 8 7 388 330 11 17 0. 8 8
300 422 375 8 12 0. 8 7 448 375 8 12 0. 8 7 456 380 14 23 0• 8 9
350 475 420 8 12 0. 8 7 505 420 11 17 0. 8 8
400 540 480 8 12 0. 8 7
公稱
尺寸
DN		 PN 250 PN 320 PN 400
^min P E F 尺 lmax S ?min P E F   S   P E F   S
15 70 40 6. 5 9 0. 8 5 70 40 6. 5 9 0. 8 5 70 40 6. 5 9 0. 8 5
25 82 50 6. 5 9 0.8 5 82 50 6. 5 9 0• 8 5 82 50 6. 5 9 0. 8 5
40 108 75 6. 5 9 0. 8 5 108 75 6. 5 9 0• 8 5 108 75 6.5 9 0.8 5
50 122 95 8 12 0. 8 7 122 95 8 12 0.8 7 122 95 8 12 0.8 7
65 152 110 8 12 0. 8 7 152 110 8 12 0. 8 7 152 110 8 12 0. 8 7
80 166 135 8 12 0. 8 7 166 135 8 12 0• 8 7 166 135 8 12 0. 8 7
100 198 160 8 12 0.8 7 198 160 8 12 0. 8 7 198 160 8 12 0. 8 7
125 238 195 8 12 0. 8 7 238 195 8 12 0.8 7 238 195 8 12 0.8 7
150 278 210 10 14 0. 8 9 278 210 10 14 0. 8 9 278 210 10 14 0. 8 9
200 346 275 11 17 0. 8 8 346 275 11 17 0. 8 8 346 275 11 17 0.8 8
250 438 330 11 17 0. 8 8 438 330 11 17 0. 8 8


注：公稱尺寸DN 10～DN 40的法蘭使用PN 40法蘭的尺寸；公稱尺寸DN 50～DN 150的法蘭使 用PN 16法蘭的尺寸。

1) 對于鑄鐵法蘭和銅合金法蘭，該規格的法蘭可能是4個螺栓孔的，因此，當制造廠和用戶協商同 意后，與鑄鐵法蘭和銅合金法蘭配對使用的鋼制法蘭可以采用4個螺栓孔。
2) 帶括號尺寸不推薦使用，并且僅適用于船用法蘭。
3) 括號內尺寸為原標準法蘭厚度，對于現有設備或供需雙方認可仍可釆用括號內的尺寸，用戶也 可以根據計算確定法蘭厚度。


Class 150、Class 30t)、Class 600、Class 900、Class 1500 及 Class 2500 的整體鋼制管 法蘭尺寸見表
公稱尺寸 X/
mm		 /./
mm		 /"
mm		 fJ
mm		 d/
mm		 W/
mm		 Y/
mm		 Z/
mm
NPS DN
1/2 15 34. 9 2n 72) 7 5 46 25.4 36. 5 23. 8
3/4 20 42. 9         54 33. 3 44. 4 31.8
1 25 50. 8         62 38. 1 52.4 36. 5
  32 63. 5         75 47. 6 65. 1 46.0
  40 73.0         84 54.0 74. 6 52.4
2 50 92. 1         103 73.0 93. 7 71.4
  65 104. 8         116 85.7 106. 4 84. 1
3 80 127.0         138 108. 0 128. 6 106. 4
4 100 157. 2         168 131. 8 158. 8 130. 2
5 125 185. 7         197 160. 3 187. 3 158. 8
6 150 215. 9         227 190. 5 217. 5 188. 9
8 200 269. 9         281 238. 1 271. 5 236. 5
10 250 323.8         335 285.8 325. 4 284. 2
12 300 381. 0         392 342. 9 382. 6 341. 3
14 350 412. 8         424 374. 6 414. 3 373. 1
16 400 469. 9         481 425. 4 471.5 423. 9
18 450 533. 4         544 489. 0 535. 0 487. 4
20 500 584. 2         595 533.4 585. 8 531. 8
24 600 692. 2         703 641. 4 693.7 639. 8

本標準從ASME B16. 5 — 2009標準的英制螺栓孔徑轉換成公制螺栓孔徑，導致該J尺寸與螺栓 孔徑有干涉，為了避免干涉，對該J尺寸數據做了適當?shù)恼{(diào)整，調整后的J尺寸與ASMEB16. 5- 2009標準略有差異。
