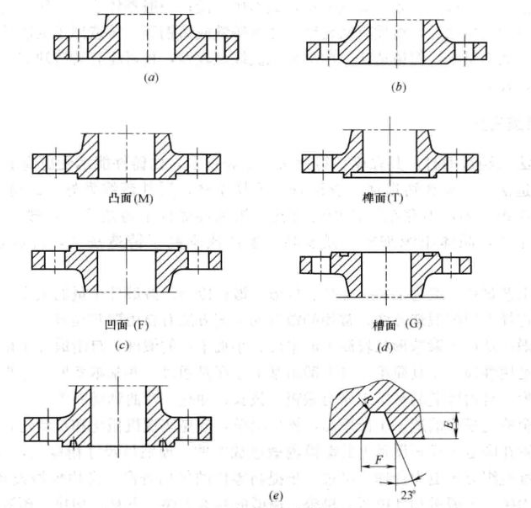

法蘭密封面基本類型如圖所示，至于法蘭與管子的連接方式，可以忽略圖中的表達方式，因?yàn)橥环N密封面的法蘭，由于技術參數的不同，與管子有不同的連接方式。而要圖示表達密封面，又不得不把整個法蘭畫出來。

圖中各種法蘭背面（與管子連接的一面）的樣式，都接近對焊法蘭的畫法，對此可以忽略，簡圖中主要表達的是密封面型式。

(1)圖為平面密封面或稱全平面密封面（代號FF)，最為簡單，為平板式，沒有突面。主要用于寬面法蘭及低壓管道系統中，與之相配的密封墊片接觸面分布于法蘭螺栓中心圓的內外兩側.對應的墊片材質多為石棉橡膠板等非金屬軟質材料。

(2)圖為突面密封面（代號RF)，最為常用。機械行業標準JB系列中。則稱為“凸面”，但與凹凸面法蘭中的凸面法蘭是兩回事。此種突面密封面法蘭還有一種叫法是光滑面，意思是不像凹凸面或榫槽面那樣有明顯的造型，傳統的突面密封面有2?3道密封水線或密紋水線。此種密封面的墊片外徑正好與法蘭連接螺栓內切圓直徑相當。即墊片位于法蘭縲栓孔所包圍的圓周內側，安裝時可借助螺栓使墊片位置固定在法蘭面中央。突面密封面法蘭的墊片，按管路介質和壓力的不同，有各種非金屬墊片、聚四氟乙烯包覆片、金屬包覆墊片、纏繞式墊片（含帶外環或帶內外環）等。

(3)圖為凹凸面密封面（代號MF),由凹面法蘭及凸面法蘭組成，其特點是墊片嵌放在凹面法蘭的凹槽中，減少墊片被壓力沖擊的可能性，裝配時便于對中。與突面密封面法蘭相比，這種密封面常?？梢杂迷诿芊庖筝^嚴格的場合，適用工作壓力一般比突面密封面法蘭高，不像突面法蘭那樣應用廣泛，和榫槽面法蘭相比，它還有不能保護墊片不被擠人管道內的缺點。凹凸面密封面適用的密封墊片有：各種非金屬平墊片、聚四氟乙烯包覆墊片、金屬包覆墊片、基本型或帶內環型纏繞墊片等。

(4)圖為榫槽面密封面（代號TG),由榫面法蘭及槽面法蘭組成，與凹凸面相似，并優于凹凸面，主要是墊片位于環狀凹槽內，受兩側金屬壁的限制，可免于墊片受壓變形而被擠人管道中。由于墊片不與管內流體介質直接接觸，較少遭受流體介質的沖蝕，就可用于高壓、易燃易爆、有毒介質等對密封要求較嚴的場合。這種密封面使墊片的安裝時能自行對準中心，但更換墊片時易損傷密封面，而且在拆卸時必須在軸向?qū)⒎ㄌm的榫面和槽面分開，因此在管線設計時要考慮到有將法蘭在軸向分開的可能。榫槽面密封面適用的密封墊片有：各種金屬及非金屬平墊片、金屬包覆墊片及基本型纏繞墊片等，但應注意到墊片直徑和寬度必須與槽面上的凹槽相匹配。

(5)圖為環連接面密封面（代號RJ)，是在兩片法蘭的突面上開出一圈截面為梯形的環狀槽，以此環狀槽來安放墊片，實現密封。與梯形槽配合的墊片系鋼質（如10號鋼，1013，合金鋼，不銹鋼等）截面為八角形或橢圓形的實體金屬墊片（簡稱金屬環墊）。

國標法蘭中還有一種O形圈密封面（代號OSG)，詳見國標法蘭部分。

由于法蘭的梯形環狀槽與金屬環墊在法蘭螺栓緊固力的作用下形成嚴密的線密封，依靠金屬的彈性密封，在高溫及溫度變化較大的情況下，密封仍然可靠，而且所需的壓緊力比金屬平墊片及透鏡式墊片要小，因而這種密封面的密封性好，適合于高溫、高壓工況，但密封面的加工精度較高，其所需緊固力甚至比金屬平墊片還小。與凹凸面、榫槽面法蘭一樣，這種密封面的法蘭在拆卸時必須在軸向?qū)善ㄌm分開，因此在管線設計時要考慮到將法蘭在軸向分開的可能。
