國際上管法蘭標準可概括為兩個不同的、且不能互換的管法蘭體 系，即以德國DIN(包括原蘇聯)為代表的歐洲管法蘭體系和以美國 ANBI管法蘭為代表的美洲管法蘭體系。兩個體系的管法蘭連接尺寸安 全不同，無法互配，一般以壓力等級來區分．即歐洲體系為O．25 MPa，0．6 MPa，1．0 MPa，1．6 MPa。2．5 MPa。4．0 MPa。6．3 MPa，10．0 MPa．16．0 MPa， 25．0 MPa，32．0 MPa，40．O MPa；美洲體系為1．O MPa，2．0 MPa．5．0 MPa， lI．0MPa，15．0MPa．26．0MPa．42．0MPa。除此之外．還有日本JIS管法蘭， 但在石油化工裝置巾一般僅用于公用工程。而且在國際上影響較小。很 少使用。

IOS 7005--1是國際標準化組織于1992年頒布的一項標準．該標準 實際上是把美國和德國兩套系列的管法蘭合并而成的管法蘭標準。
日前我國常用的管法蘭體系主要有以下幾種： 歐洲體系：機械行業系列。jB廠r 74—90—94，僅適于歐洲體系中的“Ⅱ 外徑”為小外徑系列；
美洲體系：石化標準系列，SH 3406—96，僅適于美洲體系中的“l外 徑”為大外徑系列； 歐洲兼美洲體系：化工行業系列．HG 20592—20635—97；國標系列，GB，r 9112-9124—2000。
歐洲體系和美洲體系巾，管法蘭的配管外徑尺寸參見國家標準。其 中歐洲體系包括I外徑、Ⅱ外徑兩種類型，美洲體系只包含I外徑。 DNl25歐洲體系巾大外徑與美洲體系尺寸稍有不同，其余完全一致。 化工行業壓力管道應用標準體系是一個相對比較完整的標準體系， 而且經生產實踐檢驗，比較成熟。
由于它同時具有“大外徑系列”和“小外 徑系列”以及“歐式法蘭”和“美式法蘭”兩個系列，岡此使用面比較廣，它 既可以與國外的ANSI．DIN．1SO等標準配合使用。


又可以與國內的GB。 SH。JB等標準配合使用。 GB 91 12—2000鋼制管法蘭類型與參數規定了鋼制管法蘭的公稱壓 力、公稱通徑與鋼管外徑、法蘭類型及其適用范圍和密封面形式及代號。 GBfr9113．1．9123．4巾所規定的鋼制管法蘭和法蘭蓋規定了屬于歐洲管 法蘭體系和美洲管法蘭體系的15個公稱壓力等級。
兩個體系的公稱壓 力等級用PN標記如下：
歐洲體系(美洲體系)：PN0．25 MPa，PN0．6 MPa，PNI．0 MPa．PNl．6 MPa。PN2．0 MPa，PN2．5 MPa，PN4．0 MPa，PN5．0 MPa，PN6．3 MPa．PNl0．0 MPa。PNI 1．0 MPa，PNl5．0 MPa。PNl6．0 MPa。PN26．0 MPa。PN42．0 MPa。

管法蘭的選用通常根據與管法蘭連接的管道管徑、壓力、溫度、介 質、材料(包括管法蘭本體、密封墊片、螺栓和螺母)、腐蝕程度等因素綜 合考慮。

(1)管道法蘭通常都是成對使用，相互連接的法蘭必須保證公稱直 徑、壓力等級、密封面形式以及法蘭的標準匹配。另外，應注意墊片使用 范圍，內部墊片不宜用非金屬墊片；如需在法蘭蓋上開孔。往往需要進行 強度校核：注意歐標和美標的表示形式不一樣。
(2)法蘭密封面形式主要有突面(RF)、凹凸面(MFM)、榫槽面(7rG)、 全平面(FF)、環連接面(RJ)等5種，相互連接時應遵循以下原則選用：突 面(突面+突面)；凹凸面(凹面+凸面)；榫槽面(榫+槽)；全平面(全平面+ 全平面)；環連接面(環連接面+環連接面)。

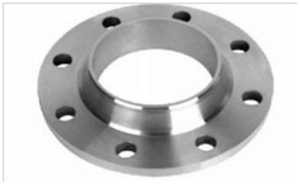

(3)法蘭類型繁多．主要有板式平焊(PL)、帶頸平焊、帶頸對焊 (WN)、整體(IF)、承插焊(SW)、螺紋(Th)、對焊環松套(PJ／SE；LF／SE)、平 焊環松套(PJ／PR)等，還有法蘭蓋(BL)和襯里法蘭蓋(BL(S))。其中，最常 用的管法蘭形式是板式平焊，帶頸對焊。按國家標準可分為：整體法蘭、 螺紋法蘭、對焊法蘭、帶頸平焊法蘭、帶頸承插焊法蘭、對焊環帶頸松套 法蘭、板式平焊法蘭、對焊環板式松套法蘭、平焊環板式松套法蘭、翻邊 環板式松套法蘭、法蘭蓋。按化工行業標準可分為：整體法蘭(IF)、螺紋 法蘭(Th)、板式平焊法蘭(PL)、帶徑對焊法蘭(WN)、帶頸平焊法蘭 (so)、承插焊法蘭(SW)、對焊環松套法蘭(PJ／SE)、平焊環松套法蘭(P， Iu)、襯里法蘭盞(BL(S))、法蘭蓋(BL)。按石化行業標準可分為：螺紋法 蘭(盯)、對焊法蘭(WN)、平焊法蘭、承插焊法蘭(SW)、松套法蘭 (U)、法蘭蓋(BL)。按機械行業標準可分為：整體法蘭、對焊法蘭、板式平 焊法蘭、對焊環板式松套法蘭、平焊環板式松套法蘭、翻邊環板式松套法 蘭、法蘭蓋。


(4)法蘭材料的選用一般依據所選用的法蘭標準規定。首先．管法蘭 選用時應注意法蘭的承壓能力是隨著溫度上升而下降；其次，管法蘭一 般不進行單個法蘭水壓試驗，當法蘭安裝到管道或設備上以后．其水壓 試驗壓力應不大于在溫度等級規定的20℃時最高無沖擊工作壓力的 1．5倍。

管法蘭安裝要求及應注意的問題
(1)法蘭應有足夠的強度，緊固時不得變形；法蘭密封面應平整清 沽．安裝時要認真清理油污和銹斑。
(2)密封墊應有良好的耐油和抗老化性能以及比較好的彈性和機械 強度，安裝時應根據連接處形狀選用不同截面和尺寸的密封墊，并安放 正確。
(3)法蘭緊固力應均勻一致。膠墊壓縮量一般控制在l，3左右。
(4)突面法蘭接觸面為圓環面，避開了螺栓孑L．自制密封墊制作方 便。在相同的螺栓預緊力作用下，接觸面小而對墊的壓強度增加．便于密 封。連接時法蘭存在變形，如果沒有突面而整體接觸，預緊力分散到外 緣，沒有充分利用。法蘭對接后，突面法蘭外緣形成窄縫，利于拆卸。
