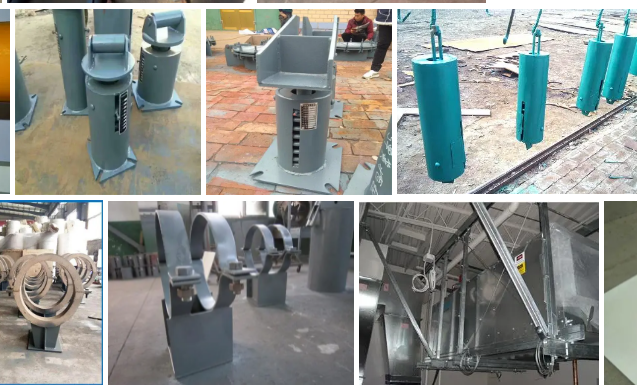

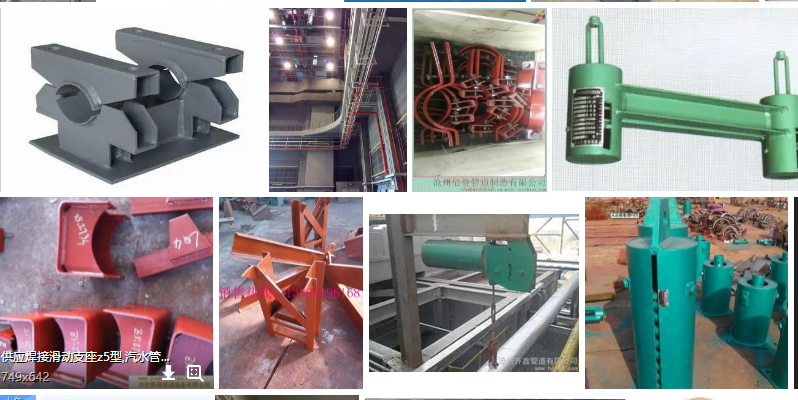

一、管道支吊架分類

管道支吊架根據其功用分為以下幾類：
1、承重架：用來承受管道的重力及其它垂直向下載荷的支架：
a）剛性支吊架：用于無垂直位移的場合；
b）可調剛性支架：用于無垂直位移、安裝誤差嚴格的場合或泵出口。
c）可變彈簧支吊架：用于有垂直位移的場合。
2、限制性支架：用來阻止、限制或控制管系位移的支架：
a）固定架：限制管道的各個方向的位移；
b）限制性支架：限制管道位移的支吊架。其中，只限制管道水平方向位移的 支架稱為導向架；只限制管道軸向位移的支架稱為限位架。管道在受限制 方向應保留 1.5mm 或 2mm 的默認間隙。
3、恒力彈簧支吊架：用于垂直位移大、希望保持管道在冷、熱狀態下支吊點的荷 載不能變化很大的場合。
4、防振支架：用于限制、緩和往復式機、泵進出口管道和由地震、風壓、水擊、 安全閥排出反力引起的管系振動的支架： a）阻尼器：緩和往復式機泵、地震、水擊、安全閥排出反力等引起的油壓式 振動。
5、特殊支架：非標支架，特殊支架是常規支架的組合和調整?？赡苁窍尬?、導向 元素與管托之間的距離有特殊要求，例如 30mm 等；也可能是彈簧支架與其它 支架形式的組合。


二、管道支吊架的跨距

管線的跨距由管線的剛度和強度決定，取剛性跨距和強度跨距兩者中小值為管線 的跨距值。水平管線的跨距可在《石油化工裝置工藝管道安裝設計手冊》（第一篇 設計與計算）中查找。



三、確定管道支吊架位置的要點

1、要滿足管道最大允許跨度的要求；
2、在有集中荷載時，支架要布置在靠近荷載的地方，以減少偏心荷載和彎曲 應力；
3、在敏感設備（泵、壓縮機等）附近，應設置支架，以防管道荷載作用于設 備管口；
4、往復式壓縮機的吸入或排出管道及其他有強烈振動的管道，宜單獨設置支 架，并與建筑物隔離，以避免將振動傳遞到建筑物上；
5、承重支架應安裝在靠近設備管口處，以減少管口受力；
6、除振動管道外，應盡可能利用建筑物、構筑物的梁柱作為支架的生根點， 且應考慮生根點所能承受的荷載；
7、對于需要作應力計算的管道，應根據應力計算結果設置管架；
8、管道盡量集中布置，如成排布置，便于做聯合支架，盡量減少分散獨立設 置的柱式架。同時達到整齊美觀；
9、管道成組布置時，水平管管托底面和不保溫管的管底應取齊，以便設計支 架；
10、 支架設在不妨礙管道與設備的連接和檢修的部位；
11、 采用彈簧支座或吊架時，管道與生根構件之間應有足夠的空間。



四、管道支吊架選用的原則

1、在選用管道支吊架時，應按照支承點所承受的荷載大小和方向、管道的位 移情況、工作溫度、是否保溫或保冷、管道的材質等條件選用適合的支吊 架；
2、設計管道支吊架時，應盡可能選用標準管卡、管托和管吊；
3、下列情況，不得采用焊接型的管托和管吊：
a) 管內介質溫度等于或大于 400℃的碳素鋼材質的管道；
b) 低溫管道；
c) 輸送濃堿的管道；
d) 合金鋼材質的管道；
e) 生產中需要經常拆卸檢修的管道；
f) 架空敷設且不易施工焊接的管道；
g) 非金屬襯里管道；
h) 需熱處理的管道；
4、當架空敷設的管道熱脹量超過 70mm 時，應選用加長管托，以免管托滑落；
5、凡支架生根在設備上時，應向設備專業提出所用預焊件的條件；
6、對于荷載較大的支架位置要事先與有關專業聯系，并提出支架位置、標高 和載荷情況。

五、典型配管的管道支架設計
1、塔類設備的管道支架設計：
a) 附塔管線，在靠近管口處的第一個支架應為承重支架，如再設第二個 承重支架時應為彈簧支吊架。一般在承重支架之下，按規定間距設置 導向架；

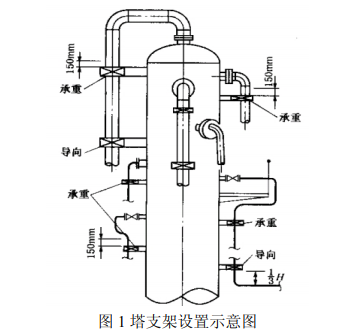

b) 塔外壁上的支架設置，如圖 1 所示。導向支架的間距，如表 1 所示；
c) 要特別注意最下面的一個導向支架距管道轉彎處至少為 1/3H，以免影 響管道的自然補償。

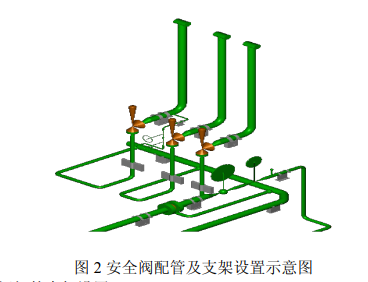

2、安全閥管道的支架設置：
a) 安全閥的出口離安全閥近處應設置一個固定支架，經過管道應力計算 后確定出口立管是否用加導向架。
b) 安全閥的出口旁通線處也應設置固定支架。
c) 多個安全閥匯集的排放總管，如果各排放安全閥排放介質是高溫、中 壓以上的壓力工況，除進行匯集總管的大小計算以外，還應進行流速 校核，管架及強度校核，包括應力計算


3、調節閥組的支架設置： 調節閥組通常在管道的彎頭下設置支架，對于常溫的管道可采用固定架， 對于有熱膨脹的管道，應根據管道柔性分析的要求，將一個架設置成固定 架，另一個架設置成滑動架或?qū)蚣?。如閥組很長，僅在閥組兩端支撐， 會使閥組中間受力過大，應在中間增加一個支架，中間支架最好采用可調 式支架，以便安裝。中間架也可設置成固定架，熱脹時向兩端位移。

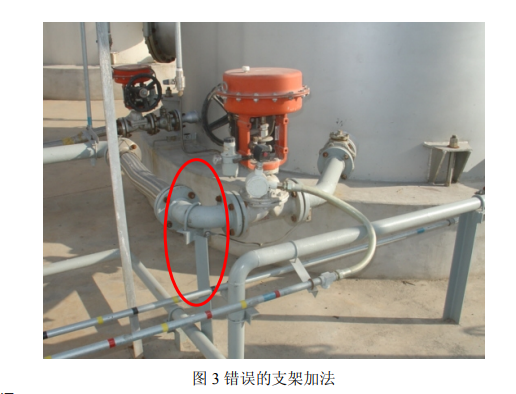

4、罐類管支架的設置： 罐類管支架的設置與塔類大致相同，但應注意的問題是：罐的荷載較大， 罐與管道之間會加金屬軟管，管道的支架不允許加在罐和金屬軟管之間。 圖 3 為錯誤的支架加法

綜上所述管道支吊架是管道設計中的一個重要環節。管道支吊架設計不當會 導致運行中管道損壞，嚴重時會導致停車。因此，管道支吊架在工程設計中不可 忽視。正確的管道支吊架設計，對于改善管系振動、適應管系熱脹冷縮等都有著 重要的作用和意義。
