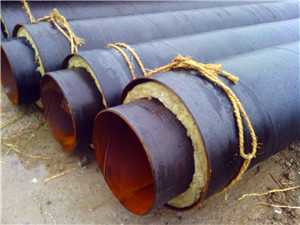

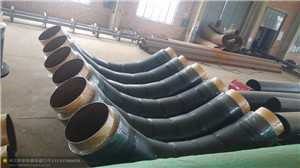

聚氨酯保溫直埋管是一項比較成熟的先 進技術。近十幾年，我國供熱工程技術人員通過 消化、吸收這項先進技術。正推動著國內管網敷 設技術向更高的層次發展。十幾年來的實踐成 果充分證明了聚氨酪保溫直埋管敷設方式與傳 統的地溝及架空敷設相比，具有諸多優點。這也 正是聚氨酯保溫直埋管在我國供熱工程上得以 迅猛發展的原因。

猛發展的原因。

1聚氨酯保溫直埋管的優點
1．1降低工程造價。據測算，雙管制供熱管 道，一般情況下可以降低工程造價的25％(采用 玻璃鋼做保護層)和lO％(采用高密度聚乙烯做 保護層)左右。
1．2熱損耗低，節約能源。由于直埋管采用 聚氨酪硬質泡沫塑料進行保溫，其導熱系數為： )L=0．013-0．03keal／m·h·℃。比其他過去常用的 管道保溫材料低得多．保溫效果提高和9倍。再 有其吸水率很低，約為0．2ks／m2。吸水率低的原 因是由于聚氨酯泡沫的閉孔率高達92％左右。 低導熱系數和低吸水率，加上保溫層和外面防 水性能好的高密度聚乙烯或玻璃鋼保護殼，改 變了傳統地溝敷設供熱管道”穿濕棉襖”的狀 況，大大減少了供熱管道的整體熱損耗，熱網熱 損失為2％，小于國際10％的標準要求。
1．3防腐，絕緣性能好，使用壽命長。直埋 保溫管由于聚氨酯硬質泡沫保溫層緊密地粘結 在鋼管外皮，隔絕了空氣和水的滲入，能起到良 好的防腐作用。同時它的發泡孔都是閉合的，吸 水性很小。高密度聚乙烯外殼、玻璃鋼外殼均具 有良好的防腐、絕緣和機械性能。因此，工作鋼 管外皮很難受到外界空氣和水的侵蝕。只要管 道內部水質處理好，據國外資料介紹，聚氨酪保 溫管道的使用壽命可達50年以上，比傳統的地 溝敷設、架空敷設使用壽命高3-4倍。
1．4占地少，施工快。有利環境保護。直埋 供熱管道不需要砌筑龐大的地溝，只需將保溫 管埋人地下，因此大大減少了工程占地，減少土 方開挖量約50％以上，減少土建砌筑和混凝土 量90％。同時，保溫管加工和現場挖溝平行進 行，只需現場接頭。可以縮短工期約50％以 上。
1．5國外生產聚氨酪保溫預制管，均設有 滲漏報警線，一旦管道某處發生滲漏。通過報警 線的傳導，便可在專用檢測儀表上顯示出保溫 管道滲水、漏水的準確位置及滲漏程度的大小， 以便通知檢滲人員迅速處理漏水的管段，保證 供熱管網的安全運行。國內生產的保溫管目前 末設滲漏報警線。有待補上這一空白。
總之，聚氨酯保溫直埋管不僅具有傳統地 溝和架空敷設管道難以比擬的先進技術、實用 性能，而且還具有顯著的社會效益和經濟效益。 也是供熱節能的有力措施。采用直埋供熱管道 技術，標志著我國供熱管道技術發展已經進入了新的起點。



隨著這項先進技術的進一步完善 和發展，供熱管道直埋取代地溝和架空勢在必 行。

2聚氨酯保溫直埋供熱管設計和施工應 注意的問題 聚氨酯保溫直埋管從節約能源、降低造 價、縮短施工周期、保護環境多方面來看，不僅 具有傳統地溝和架空敷設管道難以比擬的技術 和實用性能，而且具有顯著的社會效益和經濟 效益，但一個優質的直埋供熱管道工程還必須 具備設計合理、保溫管道質量可靠l精心施工 3個條件。由于直埋供熱技術在我圍起步較晚， 以上3個條件尚需不斷完善。

從工程實踐中出 現的質量問題來看，應在設計和施工中特別注 意以下幾個問題：
2．1在沒計和施工中，～定要真正理解供 熱管道直埋敷設方式分為有補償直埋敷設及無 補償直埋敷設兩種方式。確實掌握兩種方式各 自的工作原理，特點及其應用場合，以便在設計 上合理選用，施工上安全、可靠、經濟。
2．1．1首先要掌握概念：有補償直埋敷設方 式，是通過管線自然補償和補償器(如方形和波 紋管補償器)來解決管道熱伸長餐的，從而使熱 應力為最?。粺o補償直埋敷設，簡單地說就是管 道在受熱時沒有任何補償措施，而是靠管材本 身強度來吸收熱應力。
2．1．2無補償敷設方式的基本原理：在安裝 管道時，首先給管道加熱到一定溫度，然后將管 道焊接同定，當管道恢復到安裝溫度時(溫度降 低)，管道預先承受了一定的拉應力。當管道通 熱工作時，隨著溫度的升高，管道應力為零，當 繼續升溫時。管道的壓應力增加，當溫度升到工 作溫度時，管道的壓應力(熱應力)仍小于許用應 力。這樣，管道可以不用補償裝置而正常工作 了。這種無補償方式應用第四強度理論，施工時 需要對管道預熱，施工比較麻煩，但國內外已有 大量工程實踐。理論計算可靠，能確保安全。另 一種無補償方式是近幾年由我國北京煤氣熱力 設計院提出的計算方法和應力分類采用安定性 分析，應用第三強度理論。這種方式充分發揮鋼 材塑性潛力，施工方便，無需預熱。
2．1．3兩種敷設埋設深度考慮不同因素。 &是當確定采用有補償直埋敷設方式時， 埋設深度只考慮由于地面荷載的作用不會破壞 管道的穩定便可，從經濟、施工方便等方面考 慮。當采用有補償直埋敷設方式時，盡鼉淺埋， 一般覆土厚度大于0．6m即可，且與管徑大小無 關。 b．是當采用無補償直埋敷設方式時，埋設 深度要考慮管道的穩定要求，穩定性主要與覆 土厚度有關，一般比有補償埋得深，當采用不預 熱的無補償直埋敷設管道時，最小覆土深度應 按《城市熱網設計規范)(CJJ34—90)第7．2．15條。執行，覆土厚度應與管徑大小成正比。
2．1．4設計中究竟采用無補償敷設還是有 補償敷設方式，原則是直管道較長，中間分支較 少，供熱介質不超過100℃時，應優先選用無補 償敷設方式，否則，應考慮有補償敷設方式。具 體的熱網主干線應采用無補償敷設方式，而分 支庭院管網則應采用有補償敷設方式，但目前 有的設計者偏愛有補償敷設，應提倡優化設 計。



2．2施工前必須對生產預制聚氨酪保溫直 埋管的廠家進行調研，進場后認真進行檢驗，對 不合格的保溫管拒絕使用。

2．3在直埋管道施工中，焊接是一項保證 工程質量的關鍵工作。
2．3．1必須是取得合格證書的焊工，方可在 合格證書準許的范圍內施焊，沒有合格證書的 焊工絕對不能參加焊接施工。
2．3．2焊接管接頭時，應做好工作坑，且應 注意接頭打坡口及接頭焊接質量。

2．4固定支架，各種井室的施工質量直接 影響工程質量和管道的使用壽命，如井室防水 不好，將使部件因浸水遭到破壞。因此，應認真 施工，確保施工質量。

2．5必須重視直埋管管道的打壓，在滿足 打壓條件下。首先進行灌水排凈空氣，然后分兩 步做：
2．5．1強度試驗：把管道內的壓力升至工作 壓力的1．5倍后，在穩壓10分內無滲漏。
2．5．2嚴密性試驗：把管內的壓力降至工作 壓力時，用lkg的小錘在焊縫周圍對焊縫逐個 進行敲打檢查，在30分鐘無滲漏且壓力降不超 過0．2個大氣壓即為合格。


2．5．3應按規范要求做好試壓記錄。

2．6現場接頭保溫施工。這一項內容是直 埋管道施工特有的，施工質量好壞直接影響使 用壽命，必須引起足夠重視。保溫管現場接頭保 溫須在試壓合格后方可進行，保溫層有現場發 泡施工和保溫瓦施工兩種方法，不管采用哪種 方法施工，都不能出現環形空間，開裂、脫層等 缺陷，保護層的做法有多種(如高密度聚乙烯和 玻璃鋼保護層)，但都必須保證接頭的整體性， 嚴密性，防水性。

2．7回填土應在管道試壓，接頭。竣工測 量，清掃完畢后方可進行，且必須按直埋管施工 特點回填規定厚度砂子。千萬不可偷工減料。

2．8工程驗收，因直埋供熱管埋于地下，絕 大部分屬于隱蔽工程，如果竣工驗收不認真?？?工資料不詳細，將會影響以后的使用。
