法蘭標準大全
-
1．國家標準GB／T9112—9124—2000與GB／ T9112～9131—1988
(1)由原來的一種法蘭形式、一種密封面形式和一 個壓力等級構成一個標準，改為一種法蘭形式、一種或 二種密封面形式和所有壓力等級構成一個標準，這樣將 原來的165個法蘭尺寸標準壓縮到31個。
(2)適用于“英制管”連接的歐洲體系壓力等級由 原標準中的6個壓力等級的法蘭增加到9個壓力等級的 法蘭(PN6．3MPa、PNll．0MPa、PNl6．OMPa)，還卒h 充了適用于“米制管”連接的鋼管尺寸。
(3)參照Is07005一l：1992，將原標準中屬于美洲 體系的公稱壓力PNlo．oMPa和PN25．oMPa分別調整為 PNll．0MPa和PN26．0MPa，還對原標準中的法蘭厚度、 螺栓規格、密封面尺寸、螺栓孔徑等尺寸按Is07005— 1：1992作了適當?shù)恼{整。
(4)參照IS07005—1：1992，擴大了整體、對焊、 平焊、螺紋法蘭等標準的適用范圍。如擴充尺寸系列， 擴大壓力等級范圍，增加密封面型式等。
2．機械標準JB廠74—86．2—1994與其他標準 (DIN、GB、HG和Bs4504)
(1)法蘭的螺栓孔中心圓直徑(PNO．25～ 10．0MPa)是完全一致的。
(2)有3個法蘭——PN0．25一DN500、PN0．6一 DN500和PNl．曠DN80，其螺栓個數不同，前兩個法 蘭是16與20的差別，無法互配。后一個法蘭是4與8 的差別，不影響法蘭之間的配合連接。
(3)PNl6．0MPa的高壓管法蘭JB標準連接尺寸與 它標準連接尺寸完全不同，務必引起注意。
(4)法蘭厚度、法蘭高度等其他尺寸并不等同；法 蘭壓力一溫度等級的確定方法和相應材料在不同溫度下 的許用壓力值也與國標和化工行業標準不同。
3．國家標準GB255卜1981與機械標準JB／ W16-一1994
(1)GB2555—1981與JB／T76—1994(JB76—1959) 相比較，壓力分級取消一個相當20．0MPa，增加了 25．0MPa、32．0MPa和40．0MPa三個級，16．0MPa這 一級的法蘭連接尺寸和JB／T76—1994法蘭不同，除此 以外，公稱壓力10．0MPa以下各級法蘭連接尺寸與JB／T76—1994法蘭標準基本相同。
(2)GB2555—1981標準中規定0．25MPa以下法蘭 不再分壓力級，即不再規定其他法蘭尺寸，統一按 O．25MPa級的尺寸選用。
(3)中低壓部分法蘭外徑比JB76—1959大，但高 壓部分法蘭外徑比JB76—1959小，大致相差4—5mm。 與JB／T76—1994中系列1基本相同。

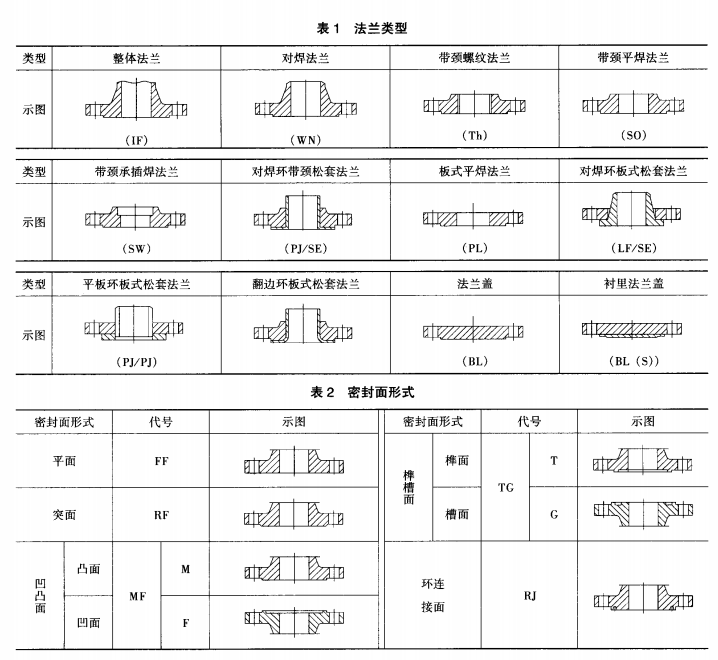

4．鋼制管法蘭密封面尺寸及螺栓直徑相比
(1)歐洲體系密封面尺寸突面、凹凸面、榫槽面 法蘭的密封面尺寸．廠1、．廠2包括在法蘭厚度c內，環連 接面法蘭的突面高度E未包括在法蘭厚度C內。
(2)美洲體系密封面尺寸 PN≤5．0MPa(300lb) 突臺高度廠l包括在法蘭厚度c內，當PN≥6．8MPa (400lb)的突面高度廠2未包括在法蘭厚度C內，PN≥ 5．0MPa(300lb)凹凸面、榫槽面法蘭的密封面尺寸廠2 未包括在法蘭厚度c內，環連接面法蘭的突面高度E 未包括在法蘭厚度C內。PN2．0MPa的全平面法蘭厚度 與突面法蘭相同。
(3)螺栓直徑AsEM／ANSI規定，直徑≤1in的螺 栓，其帶螺紋的閥體一法蘭螺栓孔應按AsME B1．1 2B 級粗牙螺紋系列鉆孔和攻螺紋，直徑≥1％in其帶螺紋 的閥體一法蘭螺栓孔應按AsME B1．1 2B級8系列鉆孔 和攻螺紋(8uNC)；HG(歐洲體系)規定，直徑≤ M27的螺栓為粗牙螺紋，直徑為M30、M33的螺栓，其 螺距為2mm，直徑≥M36的螺栓，其螺距為3mm；HG (美洲體系)規定，直徑≤M33的螺栓為粗牙螺紋，直徑 ≥M36的螺栓，其螺距為3mm；GB、SH、JB／T、DIN、 BS、JIs(PN≤1．0MPa)和NF規定，所有螺栓螺紋都為 粗牙螺紋。JIS(PN≥1．6MPa)，直徑≤M24的螺栓為粗 牙螺紋，直徑≥M30的螺栓，其螺距為3mm。
盡管標準級別和所屬行業不同，但所參考采用的標 準均為IsO 70卜1、DIN法蘭標準和ANsI B16．5(石 化標準包括ANsI B16．47)標準，只有機標法蘭采用的是原蘇聯H)cT法蘭標準，但也屬歐洲法蘭體系。因此 各標準之間的替代性和標準法蘭的互換性非常明顯。但 使用者還應認真學習和查閱相關標準，了解各標準中共 性的內容和特殊的規定。這樣才能靈活使用標準，在生 產、設計工作中充分體現標準的互換性和一致性。
