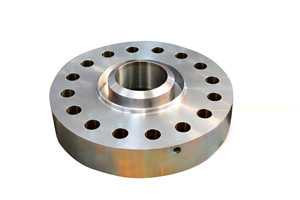

國標法蘭:GB9112-2000(GB9113-2000~GB9123-2000)
化工部標準:HG5010-52~HG5028-58、HGJ44-91~HGJ65-91
HG20592-97(HG20593-97~HG20614-97)
HG20615-97(HG20616-97~HG20635-97
HG/T20592-20635-2009
機械部標準:JB81-94~JB86-94、JB/T79-94~JB/T86-94
壓力容器標準:JB4700-2000~JB4707-2000、SH3406-1996石油化工鋼制管法蘭
船用法蘭標準:GB/T11694-94、GB/T3766-1996、GB/T11693-94、GB10746-89、GB/T4450-1995、GB/T11693-94、GB2506-2005、CBM1012-81、CBM1013等
國際管法蘭標準體系:
國際上管法蘭標準主要有兩個體系,即以德國DIN(包括原蘇聯)為代表的歐洲管法蘭體系和以美國ANSI管法蘭為代表的美洲管法蘭體系。
除此之外,還有日本JIS管法蘭,但在石油化工裝置中一般僅用于公用工程,而且在國際上影響較小。
日標法蘭:JISB22205K、10K、16K、20K(PL、SO、BL)
現將各國管法蘭簡介于下:
1,以德國及原蘇聯為代表的歐洲體系管法蘭
GOST12820-80俄標法蘭標準
2,美洲體系管法蘭標準,以ANSIB16.5和ANSIB16.47為代表
3,英國和德國管法蘭標準,兩國各有兩套管法蘭標準還有意大利標準
德標法蘭標準:DIN2527、2543、2545、2566、2572、2573、2576、2631、2632、2633、2634、2635、2636、2637、2638(PL、SO、WN、BL、TH)
意大利法蘭標準:UNI2276、2277、2278、6083、6084、6088、6089、2299、2280、2281、2282、2283
(PL、SO、WN、BL、TH)
英國標準法蘭:BS4504、4506
綜上所述,國際上通的管法蘭標準可概括為兩個不同的,且不能互換的管法蘭體系:
一個以德國為代表的歐洲管法蘭體系;另一個是以美國為代表的美洲管法蘭體系?! ?/span>
IOS7005-1是國際標準化組織于1992年頒布的一項標準,該標準實際上是把美國和德國兩套系列的管法蘭合并而成的管法蘭標準。兩個體系的管法蘭連接尺寸完全不同,無法互配:
兩個體系的管法蘭以壓力等級來區分最為合適,
即歐洲體系為0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa,
美洲體系為1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。
